Содержание статьи
Замена подшипника передней ступицы ВАЗ 2108-15

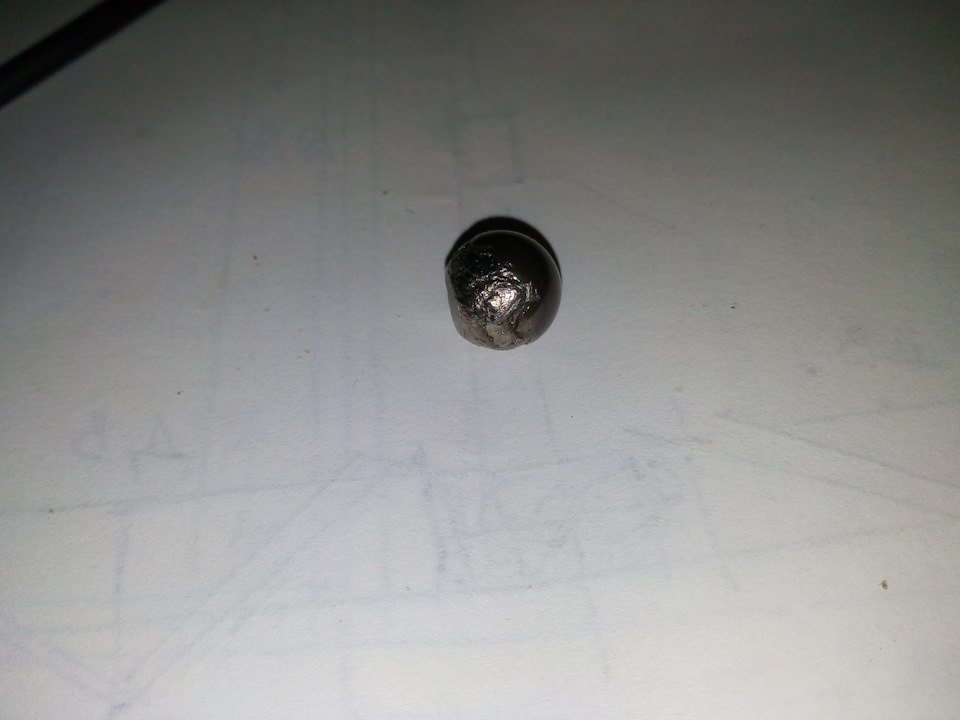

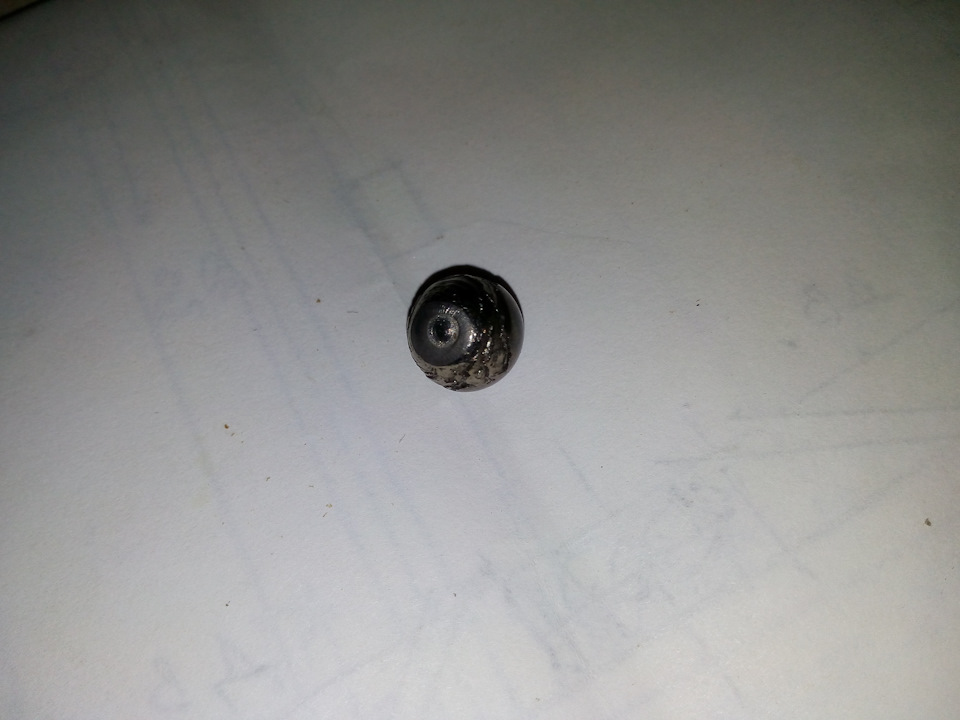

При движении появился гул, который при повороте влево еще больше усиливался, что свидетельствовало о выходе из строя ступичного подшипника.
Поочередно вывесив на домкрате передние колеса, запускал мотор и разгонял вывешенное колесо примерно до 40км/ч (у кого установлена блокировка дифференциала так не делать ибо машина с домкрата упадет). С помощью этого способа определил что сильный шум идет от левого колеса. Значит буду менять подшипник. Подшипник купил фирмы VBF, а также новую гайку ступицы. А для замены потребуется вороток и головка на 30, керн, кувалда, молоток, съемник стопорных колец, зубило и трещотка с головками на 12, 17 и 19 или ключи (у кого что есть).
Ослабляем гайку ступицы пока колесо на земле

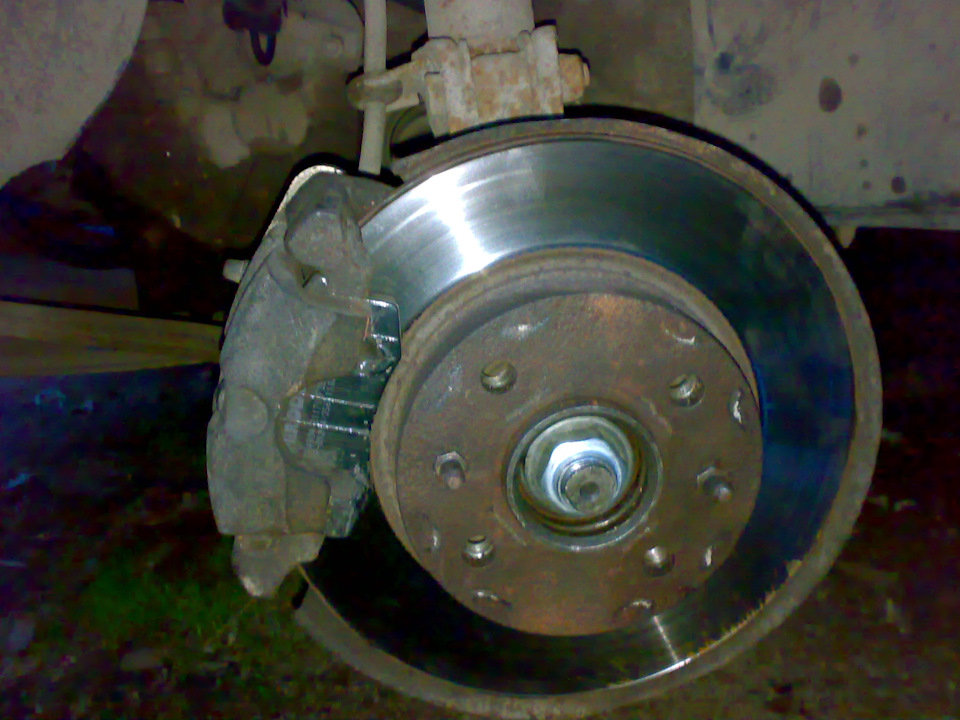

Вывешиваем и снимаем колесо, откручиваем шпильки крепления тормозного диска

Откручиваем шаровую опору чтобы вывести хвостовик шруса из зацепления со ступицей и снова прикручиваем её назад.

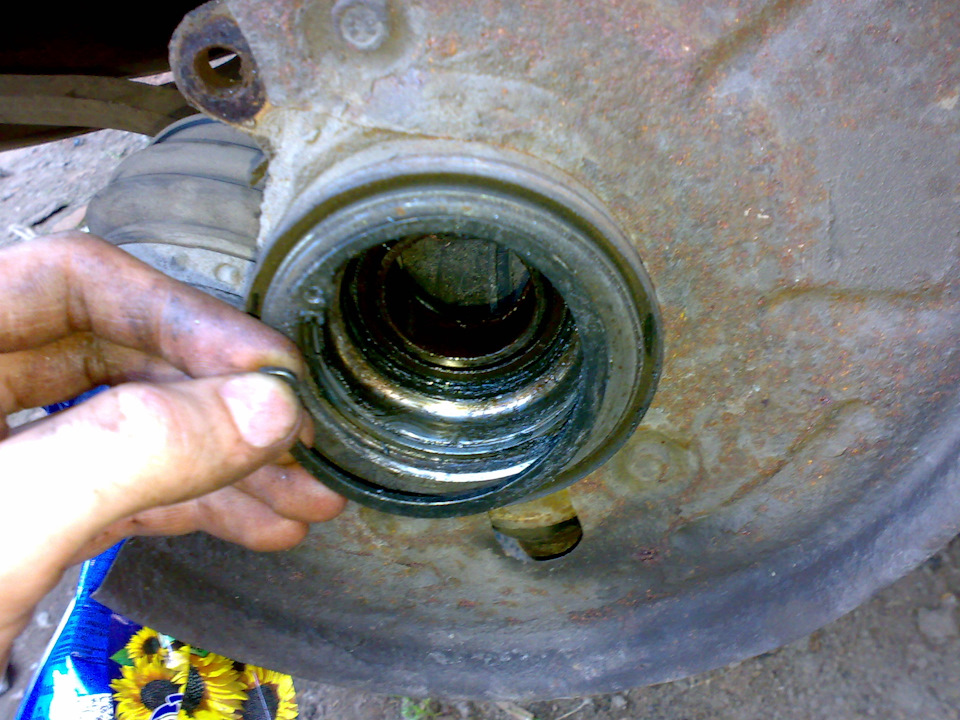

Снимаем стопорные кольца с наружной и внутренней стороны

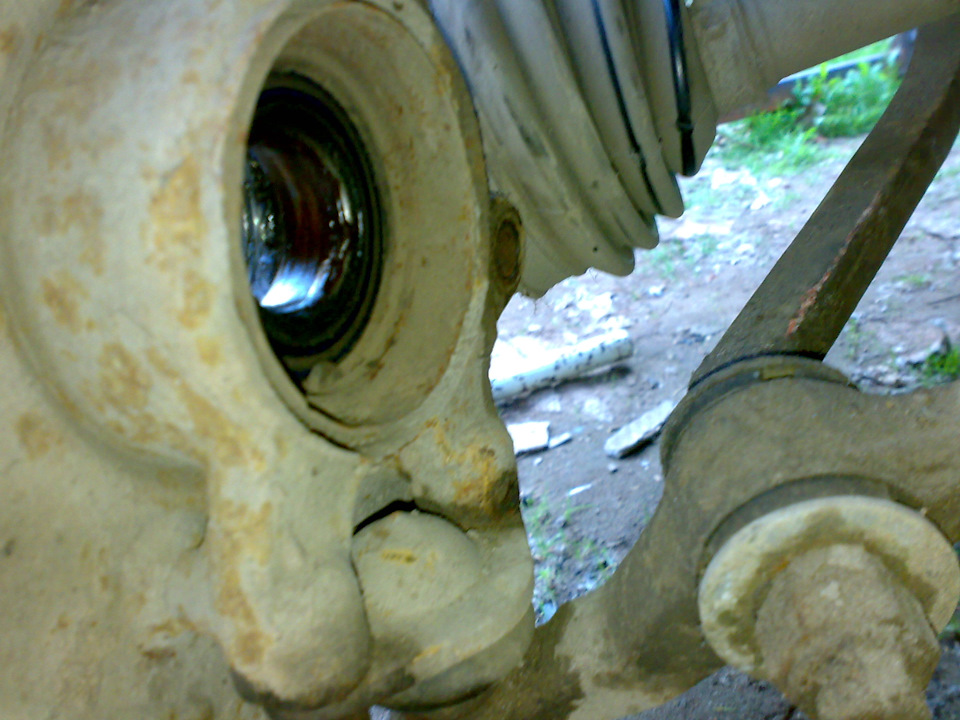

Вставляем внутреннюю обойму обратно в подшипник и через головку выбиваем его во внутрь. Чистим посадочное место и устанавливаем стопорное кольцо с обратной стороны

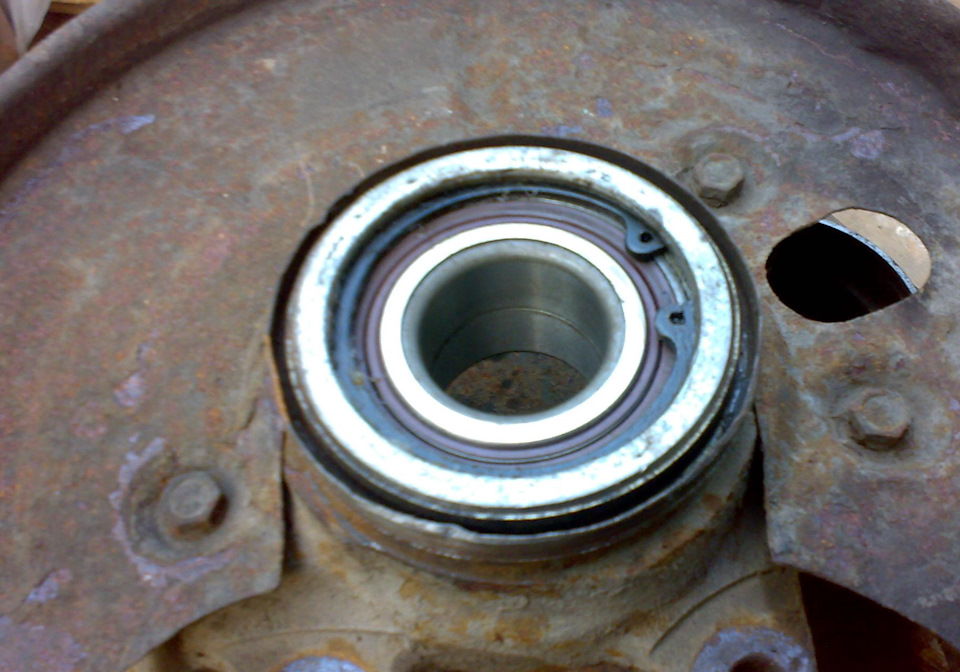

Используя старый подшипник как оправку запрессовываем новый и устанавливаем стопорное кольцо.

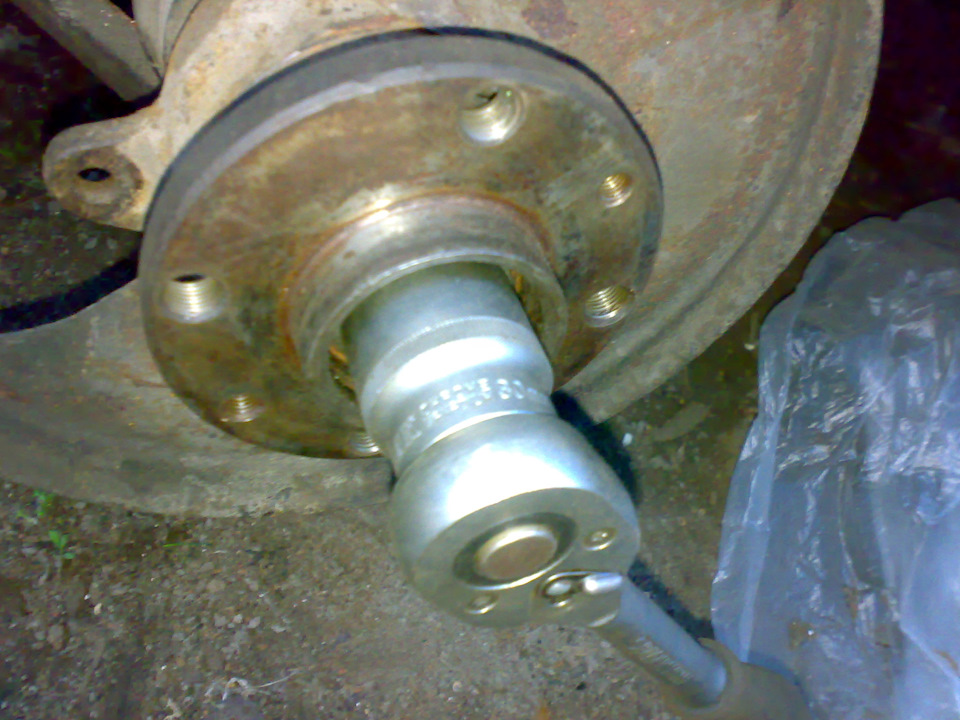

Запрессовываем ступицу только на половину(иначе может выскочить внутренняя обойма). Снова откручиваем шаровую, устанавливаем ШРУС в ступицу, наживляем гайку и закручиваем.

Устанавливаем тормозной диск и суппорт в обратной последовательности.

Ставим колесо и затягиваем ступичную гайку моментом 23-25кгс после чего керним.



Замена передней ступицы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Передняя ступица – это так называемая ступица переднего колесо которая со временем приходит в негодность и подлежит замене, но в основном полностью всю ступицу меняют очень редко так как она состоит из очень прочного сплава и деформируется она только после серьёзного ДТП, или же после очень сильного наезда на кочку.
Примечание!
Для того чтобы заменить ступицу, вам нужно будет запастись: Двумя различными видами отвёрток, а так же гаечными ключами, молотком, выколоткой из мягкого металла, обязательно новой ступичной гайкой которая стоит в автомагазине копейки, домкратом, баллонным ключом, тисками, а так же нужно вам будет ещё запастись зубилом и удлинителем с набором накидных головок, а так же ломом или же монтажной лопаткой и ещё рекомендуем вам запастись подшипником ступицы, потому что в большинстве случаев когда ступицу снимаешь сам подшипник деформируется от этого!
Где находится передняя ступица?
Её можно очень тяжело увидеть потому что само колесо на ней держится и в добавок её еще закрывает сам тормозной диск, ну а чтобы её местонахождение более подробно рассмотреть, вам придётся снять колесо, затем тормозной диск и вас возникнет перед глазами вот такая вот картина как показано на фото ниже, где сама ступица для наглядности была указана красной стрелкой.
Когда нужно менять переднюю ступицу?
Она подлежит замене как уже было сказано ранее при деформации, но так как сама ступица состоит из цельнолитой стальной заготовки, то просто наехав на кочку её вряд ли разобьёшь, поэтому в основном она либо перекашивается в случае ДТП, либо же деформируется при наезде на очень резкую кочку.
А так же ступицу нужно менять если при срывании резьбы, вить именно в неё же вкручиваются болты которые крепят колесо, поэтому если резьба у ступицы под какой либо один болт сорвётся то скорее всего ступицу вас придётся заменить потому что ездить на трёх болтах опасно.
Примечание!
Кстати не все ступицы идут с резьбой, некоторые ступицы продаются в автомагазине со шпильками и колёса на них держаться при помощи гаек, в основном такие ступицы используют для слишком широких колёс, вить не все болты имеют очень длинную длину, а вот шпильки могут быть какой угодно длинны и размеров, да и накидывать колесо на шпильки гораздо удобнее, а ещё плюсом шпилек является то что у них нет как таковой резьбы, а вот у ступицы с резьбой есть и поэтому если резьба срывается то и приходиться менять всю ступицу, а здесь можно просто снять её старую шпильку выбить и вместо неё становить новую и ничего менять не нужно!
Как заменить переднюю ступицу на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) В самом начале операции вам нужно будет снять сперва поддев отвёрткой защитный колпак ступичной гайки, который находиться в центральной части колеса автомобиля.
2) После этого возьмите в руки бородок или же отвёртку и с их помощью ударяя при этом по ним молотком, распрями буртик ступичной гайки, а иначе её отвернуть не удастся.
3) Затем для дальнейшей работы вам нужно будет принять меры предосторожности, для этого поищите по близости какие ни будь кирпичи и после чего подложите их под задние колёса автомобиля чтобы он вдруг не сорвался с домкрата, когда вы будете его поднимать, а так же после этого сядьте в автомобиль и поставьте его на ручной тормоз и заблокируйте так же колёса от проворачивания включив для этого первую передачу.
4) Теперь когда меры предосторожности будут предприняты, возьмите в руки удлинитель с накидной головкой и с его помощью отверните ступичную гайку которая располагается в центре колеса, но только полностью её отворачивать не нужно, достаточно будет только сорвать её чтобы потом она намного легче отвернулась.
5) Следом когда все операции у вас будут завершены, запаситесь домкратом, а так же баллонным ключом и с их помощью снимите колесо с автомобиля. (Более подробно о том как снять колесо, см. в статье под названием: «Правильная замена колеса на автомобиле»)
6) После того как автомобиль будет поднят в воздух а колесо будет снято, снимите тормозной диск с автомобиля, о том как это сделать вы сможете найти в статье: «Замена тормозного диска на ВАЗ», в этой статье на которую дана ссылка вам нужно будет пройти только 7 пунктов, начиная от 3 и заканчивая 10.
7) После этого вам придётся полностью вывернуть ступичную гайку и когда она будет вывернута, снимите упорную шайбу которая располагается сразу же за ней.
8) Теперь вам будет предложено несколько способов которыми можно будет снять ступицу, сперва первый. Для того чтобы снять ступицу, поищите у себя в гараже болты длинной где то 130 мм и с резьбой М12 x 1,25 мм, а после их нахождения сперва просуньте их через тормозной диск, но только обратите внимание на то что эти болты должны находится противоположно друг к другу как показано на фото ниже, и после чего заверните оба этих болта на немного (Примерно на толщину самой ступицы) в отверстия ступицы как показано на фото ниже:
Примечание!
Когда данные болты будут закручены в ступицу, резкими сместите тормозной диск по ближе к ней и после чего резко потяните его на себя, тем самым диск ударит от головки болтов и ступица должна будет тоже выйти, но только не переборщите и не сорвите резьбу у ступицы, хотя если вы хотите её менять, то скорее всего сорвав её вам не будет ступицу жалко!
9) Теперь разберём второй способ, он тоже не очень то сложный но всё же требует наличие специального инструмента а именно выколотки из мягкого металла, так вот после того как вы запасётесь этой выколоткой а так же после того как вы ещё в добавок запасётесь молотком и накидным ключом, можете смело приступать к работе, в начале операции вам нужно будет отвернуть два нижних болта (Указаны стрелками) которые крепят шаровую опору.
10) Затем когда болты будут откручены, возьмите в руки лом или же монтажную лопатку и с их помощью отсоедините шаровую опору от поворотного кулака, в общём вставьте монтажную лопатку (Указана красной стрелкой) между рычагов как показано на фото ниже и после чего воспользуйтесь ей как рычагом, тем самым сделайте так чтобы шаровая опора (Указана синей стрелкой) вышла из зацепления с поворотным кулаком.
11) Далее рукой возьмитесь за шрус эту часть ещё называют гранатой (Указана красной стрелкой) и отведите её от поворотного кулака (Указан синей стрелкой), чтобы его не поломать когда будете выбивать ступицу.
12) И в завершение возьмите в руки выколотку из мягкого металла и с её помощью, выбейте ступицу с поворотного кулака, но бейте не в одном месте по ступицу а в разных и со всей силы не бейте, потому что сила в этом деле как таковая не нужна, примерно средними ударами в разных точках ступицы побейте по ней, она и в конечно итоге снимется с поворотного кулака.
Примечание!
Когда ступица у вас будет снята, на ней останутся сидеть защитное кольцо и скорее всего останется сидеть кольцо подшипника (Кольцо подшипника сидит очень плотно на ступице и является частью ступичного подшипника, поэтому его нужно тоже обязательно снимать если вы меняете на автомобиле ступичный подшипник, а ступичный подшипник вам уже как было сказано ранее обязательно нужно менять так как при снятие ступицы он деформируется), о том как снять эти оба кольца читайте в статье: «Снятие кольца подшипника передней ступицы»!
Ах да ещё кой что, в основном при выпрессовки ступицы то есть при её снятии с поворотного кулака, сам ступичный подшипник деформируется на нём образуются царапины и различного рода трещины даже появляются, поэтому когда снимают саму ступицу в основном так же сразу заменяют подшипник, о том как заменить подшипник вы можете посмотреть в статье под названием: «Замена подшипника ступицы на ВАЗ»!
Установка:
Вся установка новой ступицы производиться в обратном порядке снятию и в самом конце ступичную гайку как уже было сказано ранее закручивайте только новую, старую нельзя так как она уже испорчена, но только учтите ещё тот факт то что всю поверхность ступицы которая на фото ниже ещё указана стрелкой, нужно ещё будет смазать маслом для того чтобы ступица при установке быстрее вошла в поворотный кулак и чтобы просто там ничего не поцарапалось.
Примечание!
И да ещё кой что, ступица запрессовывается в поворотный кулак при помощи специального съёмника (Он ещё показан на маленьком фото ниже), так вот располагаете этот съёмник как показано на основном рисунке и посредством затягивания гайки съёмника, сама ступица устанавливается на своё место, а устанавливать её нужно будет до самого упора и только после этого можно будет убрать съёмник! (Кстати если у вас нет такого съёмника полностью, тогда просмотрите в самом низу виде-ролик в котором подробно показан процесс установки ступицы на своё место)
И чтобы произвести данную операцию со съёмником, вам нужно будет обязательно отвернуть два болта крепления шаровой опоры и после чего отвести шрус от поворотного кулака, а иначе у вас ничего не выйдет!
Размер подшипника передней ступицы Ваз 2108
Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения. Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя.
Размер подшипника передней ступицы ВАЗ 2108
Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.
Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:
внутренний диаметр — 34 мм;
наружный диаметр — 64 мм;
ширина подшипника — 37 мм.
Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.
Особенности выбора подшипника ступицы ВАЗ 2108
Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:
- подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
- по международной системе маркировки он обозначается 53 20 66 DA;
- подшипник имеет массу 0,445 кг;
- диаметр шарика — 9,525 мм;
- количество шариков — 28.
Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:
- подшипник не требует смазки;
- не требует преднатяга;
- не требует регулировок при установке и эксплуатации;
- должен иметь очень высокий ресурс.
Конструкция ступичных подшипников для ВАЗ 2108
Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.
Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.
Производители и цены подшипников ступицы ВАЗ
Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.
Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:
- Саратовский подшипниковый завод (SPZ) — 28%.
- «Волжский стандарт» — 2%.
- Самарский завод СПЗ9 — 8%.
- «Лада Имидж» — 7%.
- Вологодский подшипниковый завод VBF — 4%.
Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить.
Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.
Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!
Замена подшипника ступицы переднего колеса автомобилей ВАЗ 2108, 2109, 21099
Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.
В любом случае после появления характерного гула при движении автомобиля со стороны одного или обоих передних колес имеет смысл проверить состояние подшипников ступиц и в случае неисправности заменить их.
Необходимые инструменты, приспособления и детали
— Новый подшипник ступицы переднего колеса и новая гайка ступицы
Рекомендуется заменять подшипники сразу на обоих передних колесах, но исходя из практики, можно заменить всего один, тот, что загудел.
— Съемник ступичных подшипников (чашечный, либо иной конструкции)
Перед проведением работ обязательно необходимо обзавестись данным съемником, который позволит провести качественную замену подшипника.
— Съемник стопорных колец
— Ключ или головка на «17»
— Зубило и молоток
— Тиски
— Два болта 10-15 см длиной по диаметру равные болтам крепления колес
Подготовительные работы
— Ослабляем затяжку гайки ступицы
Кернером или отверткой отгибаем край гайки, замятый в проточку хвостовика наружного ШРУСа. Головкой на «30» с воротком или торцевым ключом ослабляем затяжку ступичной гайки.

— Поддомкрачиваем оба передних колеса автомобиля
При вывешенном переде автомобиля стабилизатор поперечной устойчивости не будет поджимать детали подвески, что облегчит работу по замене подшипника ступицы.
— Снимаем одно из передних колес.
— Очищаем от грязи элементы подвески
— Снимаем суппорт
— Снимаем тормозной диск
— Отсоединяем наконечник рулевой тяги
— Извлекаем хвостовик наружного шруса из поворотного кулака
Для этого отсоединяем шаровую опору (отворачиваем ключом на «17» два болта ее нижнего крепления), окончательно отворачиваем ступичную гайку (под ней шайба) и отведя стойку с поворотным кулаком в сторону выводим хвостовик ШРУСа из отверстия в подшипнике.
Порядок замены подшипника ступицы переднего колеса на автомобиле ВАЗ 2108, 2109, 21099
Снимаем ступицу переднего колеса

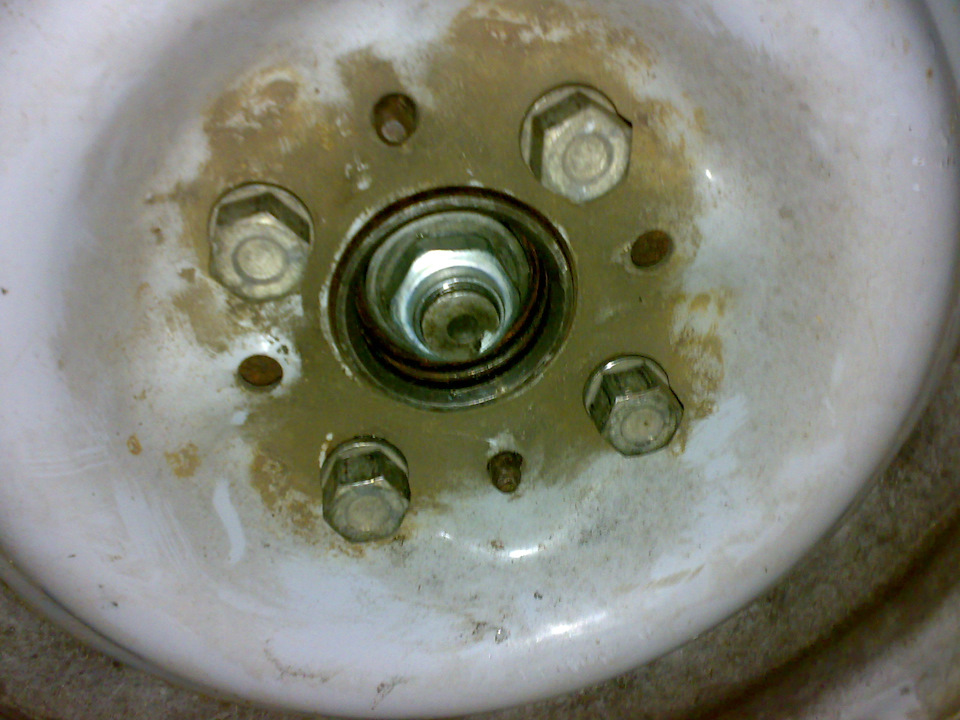

Закрепляем обратно шаровую опору. Двумя болтами длиной 10-15 см крепим колесный диск (или тормозной диск) обратной стороной к ступице, так чтобы он имел свободный ход по болтам. Перемещаем диск резким движением на себя и извлекаем ступицу.

Если имеется специальный съемник, можно снять ступицу с его помощью. Снимаем грязезащитное кольцо.
Снимаем внутреннее кольцо подшипника со ступицы
Зажимаем ступицу в тиски. При помощи зубила и молотка сдвигаем кольцо по ступице и снимаем. При необходимости зачищаем забоины на ступице при помощи мелкого надфиля. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.
Снимаем стопорные кольца подшипника
Используем съемник стопорных колец (щипцы) и снимаем переднее и заднее стопорные кольца расположенные в проточках посадочного отверстия подшипника в поворотном кулаке.
Выпрессовываем подшипник передней ступицы
Применяем специальный съемник. При этом упираем съемник в наружное кольцо подшипника. После выпрессовки очищаем посадочное отверстие подшипника в поворотном кулаке. Очищаем канавки под стопорные кольца подшипника.
Запрессовываем новый подшипник в поворотный кулак
Предварительно устанавливаем заднее стопорное кольцо в поворотный кулак. Съемник при запрессовке должен упираться опять же в наружное кольцо подшипника. Запрессовываем до упора в стопорное кольцо. После запрессовки устанавливаем наружное стопорное кольцо подшипника.
Запрессовываем ступицу в подшипник
При запрессовке съемник должен опираться на внутреннее кольцо подшипника.
Устанавливаем все снятые детали обратно
Отсоединив шаровую отводим в сторону стойку и вставляем в отверстии подшипника хвостовик ШРУСа, присоединяем шаровую, надеваем на хвостовик шайбу и новую ступичную гайку. Затягиваем гайку небольшим моментом. Присоединяем наконечник рулевой тяги. Устанавливаем тормозной диск. Устанавливаем суппорт. Устанавливаем колесо и опускаем автомобиль. Затягиваем гайку ступицы моментом 226-247 Н.м. Закерниваем ее край в проточку хвостовика ШРУСа. Затягиваем болты колеса.
При необходимости производим замену подшипника ступицы второго переднего колеса.
Примечания и дополнения
— Выше описана процедура замены подшипника передних ступиц без демонтажа поворотных кулаков с автомобиля. Так же имеет место способ замены передних подшипников со снятием поворотного кулака или передней стойки целиком. Следует учитывать, что при отделении поворотного кулака от стойки собьются углы установки передних колес. Поэтому перед отворачиванием болтов крепления поворотного кулака (они же регулировочные болты развала колес) к стойке следует пометить их положение.
