На рынке увидел подъемники «Катран» именно такие как в статье. Со слов продавца штука хорошая. Сказал, что расходятся как горячие пирожки в обеденный перерыв. Решил реализовать, но с доводчиком.
Было куплено:
— комплект электростеклоподъемников «Катран» Ваз 2107 — 1шт.
— кнопка стеклоподъемника 2109 — 1шт.
— колодка контактов для кнопки — 1шт.

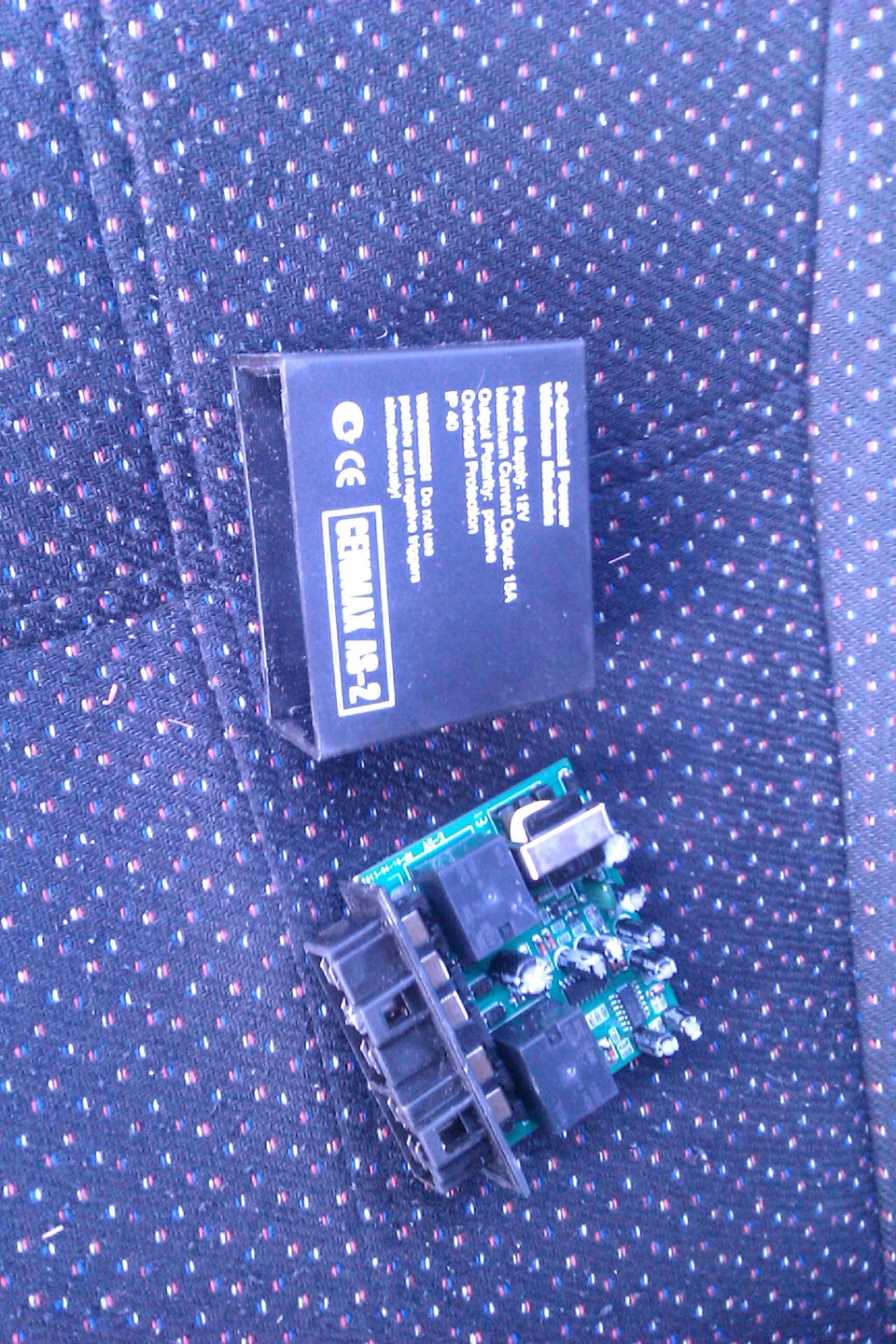

— доводчик CENMAX AS-2 — 1шт.
— колодка предохранителя — 1шт.
— провода автомобильные — 4 цвета
— клемы «мама» широкие — 10шт.
— клемы «мама» узкие — 10шт.
— изолента.
Перед установкой решил провести инспекцию центрального замка, после зимы не открывались\закрывались задние двери и не открывалась передняя пассажирская дверь. Обнаружил обрыв провода, и лопнувшее крепление поводка активатора к тяге замка. Обрыв вылечил скруткой и изолентингом, задние двери заработали, а вот с креплением беда, отдельно их не продают, решил заменить на отрезок шины заземления (как в электрощите) продается в любом уважающем себя магазине электротоваров (25р.)
отпилил 2 звена, прикрутил заработало!
с задними дверями не прокатит, там тяга с ушками, в отверстие не пройдет(((.
Собрал задние двери, и вернулся к подъемникам.
Начал с водительской двери.
Опустил стекло чтоб были доступны винты крепления тросика с стеклу, вставил отвертку между стеклом и бархоткой, стекло уже не опустится, можно откручивать винты. Открутил нижний ролик натяжитель, тросик соскочил с остальных роликов, открутил направляющую стекла сдвинул к стойке, открутил натяжитель и вытащил его. Всё можно ставить элетрический подъемник. Левый и правый различаются и маркированы буквами (в статье описано).
Встал он на штатные места без проблем, к стеклу прикручивается штатными винтами, к двери гайками из комплекта. По инструкции разметил отверстия, просверлил, прикрутил нижнюю направляющую, тест не прошел. Оказывается, направляющая попадает на гайку крепления дверной ручки, нужно подгонять по месту.
получилось как-то так, закрывается\открывается без усилий.
Но стекло опускается не до конца.
На пассажирской двери просверлил сразу по своему, стекло тоже не до конца опускается. Это я думаю не беда.
Можно монтировать проводку. В комплекте есть провода и 2 кнопки, по видимому для монтажа в бороду, меня это не устроило. Я смонтировал всё в ручке, доводчик тоже разместился в ручке, но без корпуса, с корпусом не помещается
монтируем по схеме через предохранители

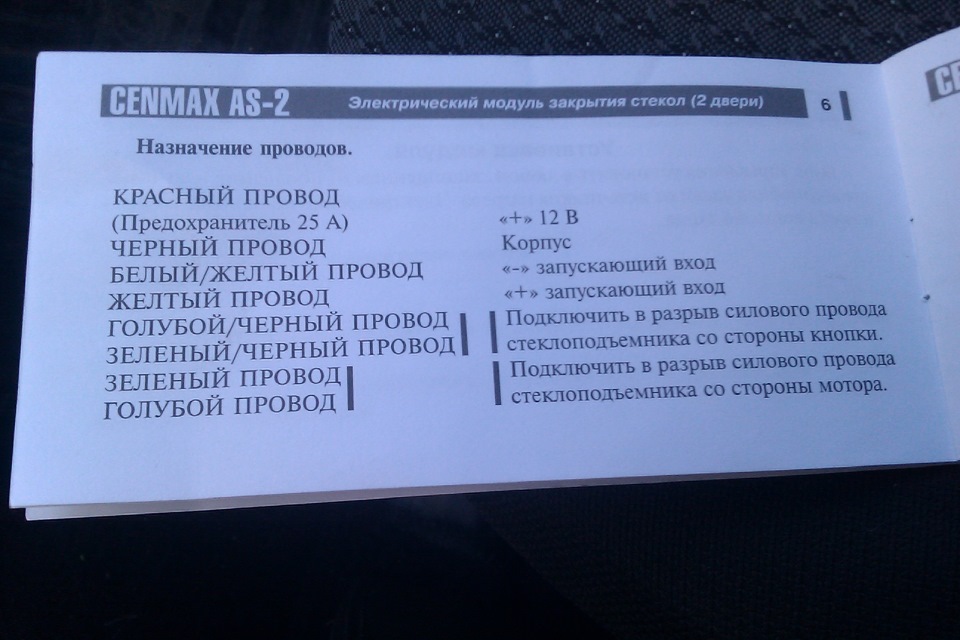

+ по указаниям в инструкции к доводчику подключаем доводчик.
Схему подключения сигнализации не нашел, на стал экспериментировать. Управляющий «+» сигнал берём от активатора замка.
Вместе с отдельно купленной кнопкой была вот такая деталь

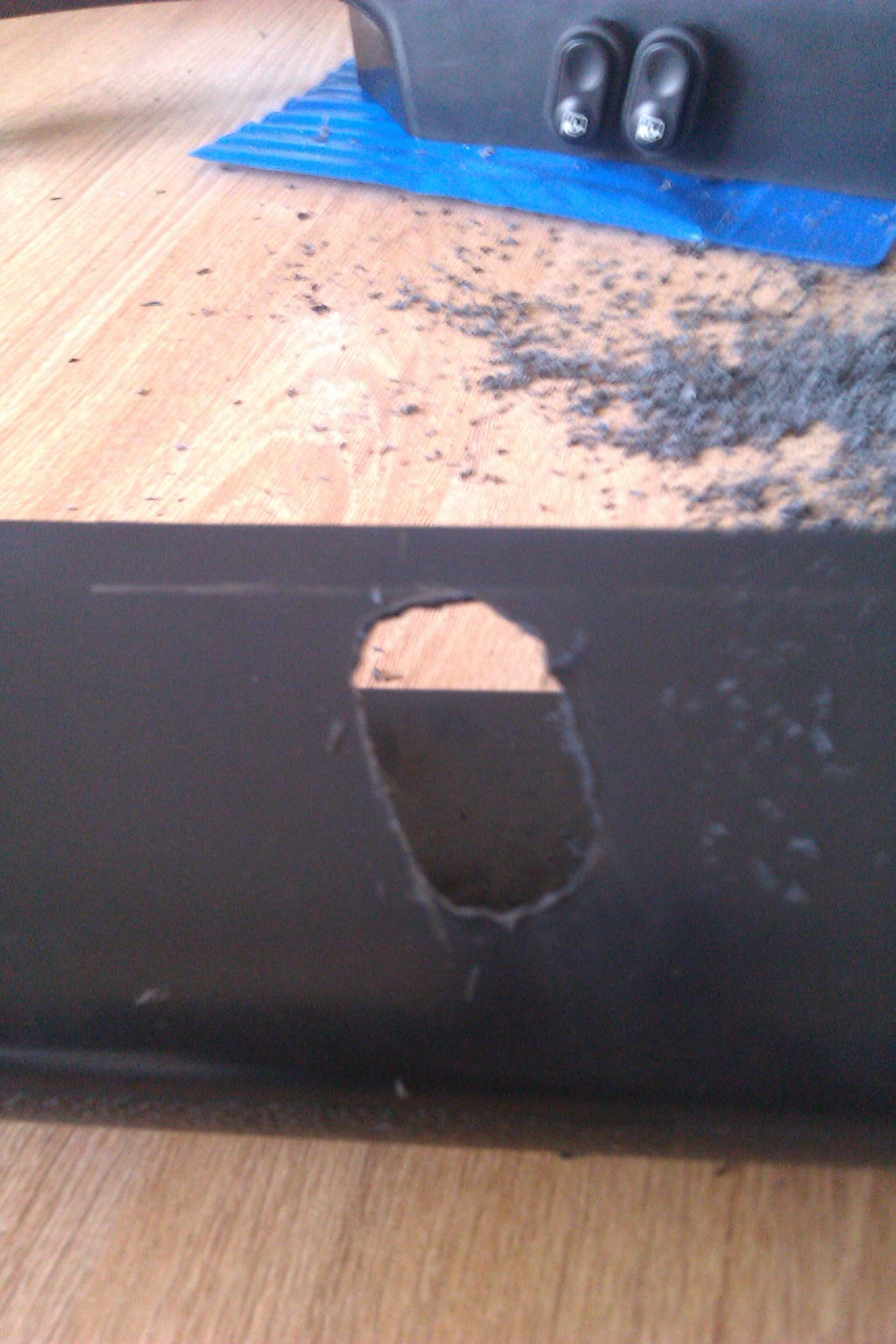

она понадобилась только как шаблон для разметки отверстия под кнопки

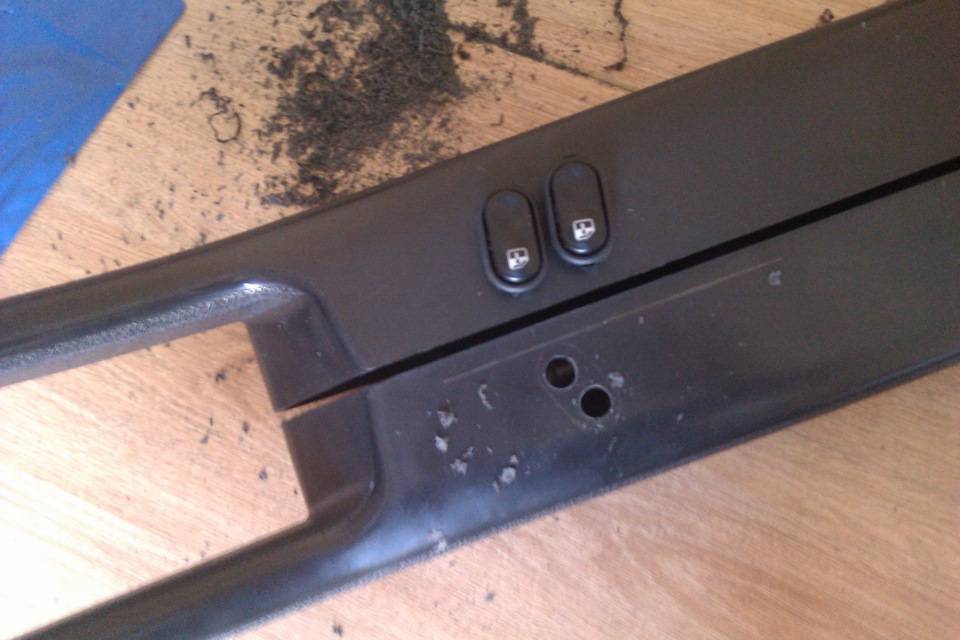

с помощью сверла, напильника, надфилей и часа шарканья сделал ручки.

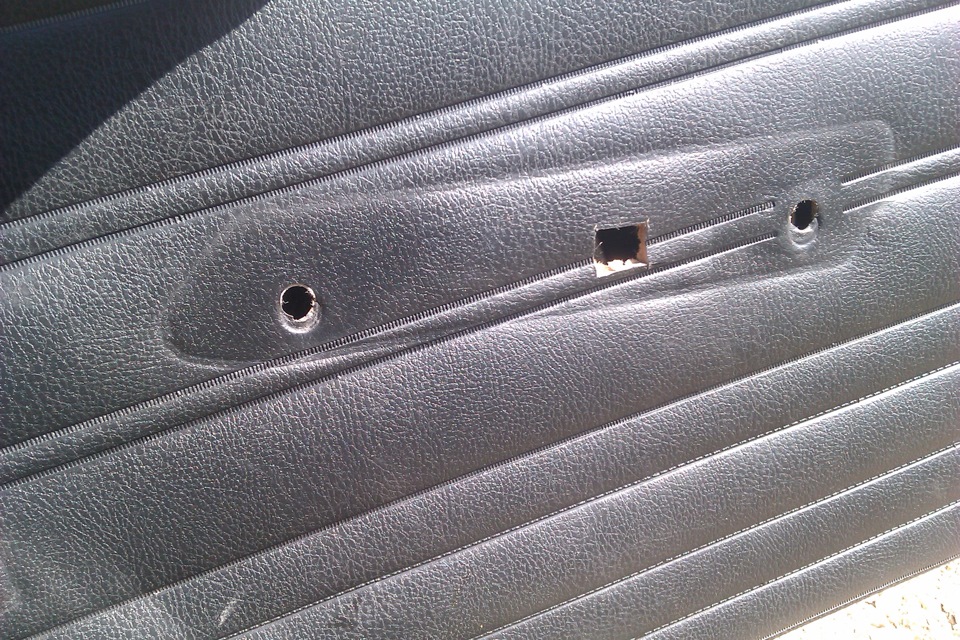

В обшивках дверей закрыл заглушками отверстия где раньше были «ручки от мясорубки», и вырезал новые под провода
пропустил провода, поставил обшивку на место

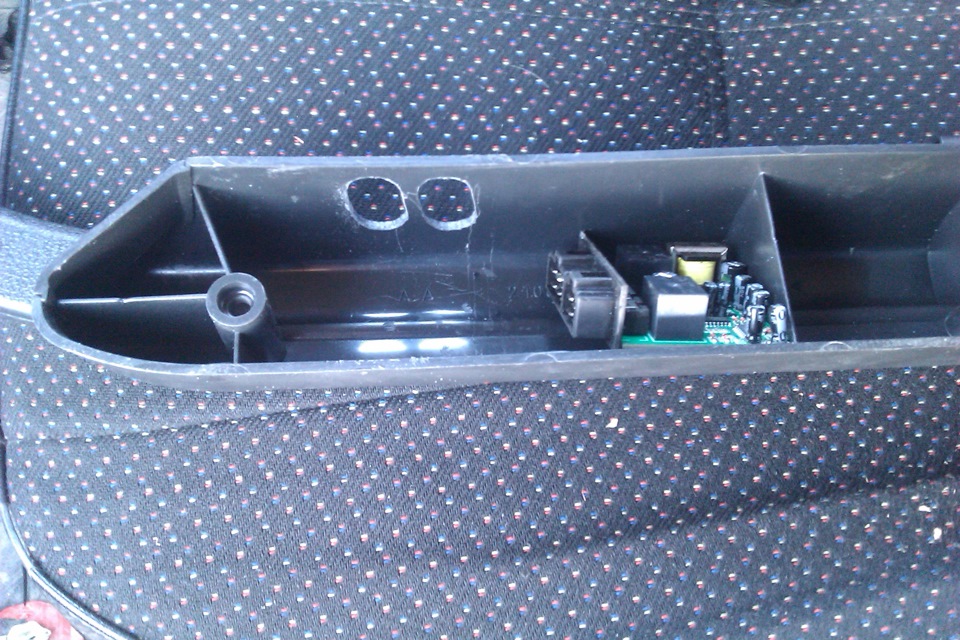

подключил доводчик, продел колодки в отверстия, вставил предохранитель, прикрутил ручку, подключил кнопки.

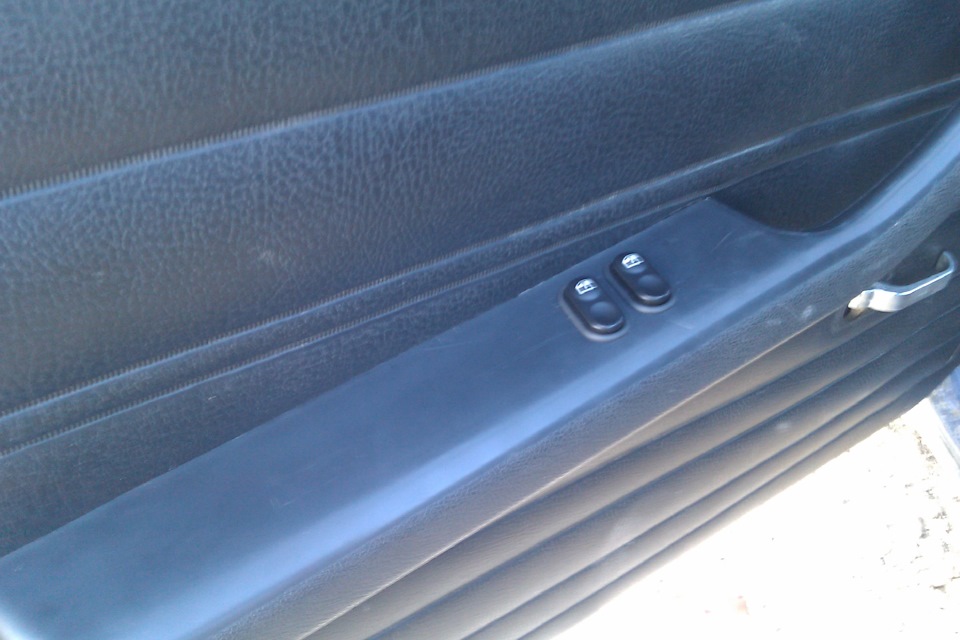

Теперь можно открывать\закрывать окна одним нажатием пальца левой руки, а когда выходишь из машины можно не париться по поводу окон. При постановке на сигнализацию, доводчик сначала закроет окно пассажирской двери, потом водительской.
Как установить электростеклоподъемники на ВАЗ 2107
Люди ценят комфорт. И автолюбители в этом плане не исключение. Сегодня уже никто не хочет крутить ручки механических стеклоподъёмников. Да и сами стеклоподъёмники с ручками в современной машине являются пережитком прошлого. Но водителям ВАЗ 2107 повезло меньше: они по-прежнему крутят ручки. Конечно, это можно исправить, установив в машину электрические стеклоподъёмники. О том, как это сделать своими силами, мы и поговорим сегодня.
Об устройстве стеклоподъёмников ВАЗ 2107
ВАЗ 2107 начали выпускать в 80-х годах прошлого века, а следовательно, стеклоподъёмники в этой машине были только ручные, реечного типа. Главным недостатком реечной конструкции является её недолговечность. Причина проста: отечественные автомобилестроители в целях экономии ставили в эти стеклоподъёмники пластиковые шестерни, которые выходили из строя очень быстро.
К началу 90-х годов конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросиковыми стеклоподъёмниками, которые были надёжнее реечных (хотя и ненамного). Подъём стекла в этих устройствах осуществлялся с помощью троса, прикреплённого к крутящему механизму. Главное достоинство тросиковых стеклоподъёмников заключалось в их высокой ремонтопригодности. В реечных подъёмниках замена сломанной пластиковой шестерни была настоящей проблемой, так как найти эту деталь в продаже было чрезвычайно трудно. А вот деталей для тросиковых стеклоподъёмников в автомагазинах всегда было много.
Устройство тросикового стеклоподъёмника на ВАЗ 2107
Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.
Электрические стеклоподъёмники (ЭСП) — следующий шаг.
Шарнирно-рычажные стеклоподъёмники «Гранат»
Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:
- у ЭСП демократичная цена;
- ЭСП легко устанавливать;
- у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
- ЭСП надёжные, работают быстро и почти не шумят;
Установка ЭСП «Гранат» на ВАЗ 2107
Прежде чем приступить к работе, приготовим всё необходимое.
- Инструменты и материалы
- Комплект ЭСП «Гранат» для ВАЗ 2107.
- Отвёртка с плоским жалом.
- Штангенциркуль.
- Линейка.
- Маркер.
- Комплект рожковых ключей.
- Набор торцовых головок.
- Электродрель с набором свёрл.
- Смазка ШРУС-4.
- Смазка силиконовая.
Последовательность действий при установке ЭСП
- открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
- теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;
Ручка стеклоподъёмника ВАЗ 2107 снимается
- после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
- открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;
Тросиковый стеклоподъёмник ВАЗ 2107 демонтирован
- в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;
Разметка на двери ВАЗ 2107 наносится маркером
- в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;
Высверливается верхнее отверстие под рейку ЭСП «Гранат»
- далее высверливается нижнее отверстие;
Нижнее отверстие рейки ЭСП высверливается по разметке
- через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;
Механизм ЭСП заводится в дверь через технологическое отверстие
- отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;
Фиксация рейки ЭСП болтами на 10
- на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;
Закрепление стекла в каретках ЭСП
- проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;
Простейшая схема подключения ЭСП «Гранат»
- кнопки включения ЭСП могут располагаться около прикуривателя, там, где имеется специальная ниша для дополнительных кнопок. Никаких новых отверстий делать не потребуется, необходимо лишь извлечь пластиковую заглушку;
Кнопки активации ЭСП расположены в нише у прикуривателя
- после сборки схемы и монтажа кнопок на движущиеся части механизма ЭСП наносится состав ШРУС-4;
- теперь подключается аккумулятор и проверяется работа ЭСП и правильность сборки схемы;
- если никаких проблем в работе ЭСП не обнаружилось, дверная обшивка устанавливается на место и прикручивается;
Видео по теме: установка ЭСП на ВАЗ 2107
Важные моменты
- последовательность установки ЭСП «Гранат» в задние двери ВАЗ 2107 аналогична той, что изложена выше, поскольку задние двери отличаются от передних лишь расположением ручки стеклоподъёмника: она смещена на 4 см влево. Соответственно, высверливаемые крепёжные отверстия будут смещены на такое же расстояние. Кроме того, если автовладелец желает установить ЭСП на все 4 двери, ему придётся купить не один, а два комплекта ЭСП «Гранат» (поскольку 1 комплект рассчитан только на 2 двери);
- устанавливаемый в дверь ЭСП должен быть, во-первых, полностью собран, а во-вторых, сам механизм ЭСП должен находиться в крайнем нижнем положении, на самом конце вертикальной рейки. В противном случае ЭСП просто не пройдёт в технологическое отверстие двери;
- разгибая отвёрткой стопорную шайбу на ручке стеклоподъёмника, не стоит прилагать больших усилий: это хрупкая деталь, которая легко ломается;
- это правило относится и к заглушкам на обшивке двери: они тоже легко ломаются при извлечении. А найти сегодня в продаже новые дверные заглушки на ВАЗ 2107 почти невозможно;
- проверяя работу ЭСП, особое внимание следует обращать на плавность движения стекла и на звук, который оно издаёт. Если движущееся стекло пронзительно скрипит, значит, необходимо ослабить крепёжные болты на вертикальной рейке. Если скрип не исчез, болты на рейке необходимо выкрутить, подложить под них пару шайб высотой 2 мм и вкрутить болты на место. Если проблема не ушла и после этого, следует нанести силиконовую смазку на уплотнитель, из которого выдвигается стекло. Причём смазывать рекомендуется только внутреннюю половину уплотнителя (ту, что находится в салоне);
Установка электрических стеклоподъёмников — задача, которая вполне по силам среднестатистическому автолюбителю, при условии, что он ещё не забыл школьный курс физики и представляет себе, что такое электросхема. Тогда с установкой и подключением ЭСП проблем возникнуть не должно, тем более что каждый комплект снабжается весьма подробной инструкцией по монтажу. Ну а если с физикой в школе были проблемы, выход один: обратиться к специалистам в сервисный центр. Но в этом случае автолюбителю придётся изрядно раскошелиться.
Стеклоподъемники на ваз 2107: схема, устройство
Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.
УСТРОЙСТВО СТЕКЛОПОДЪЁМНИКОВ ВАЗ 2107
Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.
На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.
КАКИЕ БЫВАЮТ СТЕКЛОПОДЪЁМНИКИ НА «СЕМЁРКЕ»
За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:
- Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.
Реечные стеклоподъёмники считаются более надёжными, но требуют постоянной смазки - Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.
Тросовые стеклоподъёмники чаще выходят из строя, но отличаются высокой ремонтопригодностью
НЕИСПРАВНОСТИ СТЕКЛОПОДЪЁМНИКОВ И ПУТИ ИХ УСТРАНЕНИЯ
Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.
СКРИП СТЕКЛОПОДЪЁМНИКА
Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:
- смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;
При первых проявлениях скрипа стеклоподъёмник необходимо смазать - заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.
СТЕКЛОПОДЪЁМНИК ЗАКЛИНИЛО
Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:
- поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
- трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;
- износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.
Изношенную шестерню необходимо заменить
ПАДАЕТ СТЕКЛО
Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.
Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.
РЕМОНТ СТЕКЛОПОДЪЁМНИКА ВАЗ 2107: ПОШАГОВАЯ ИНСТРУКЦИЯ
Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.
СНИМАЕМ РУЧКУ СТЕКЛОПОДЪЁМНИКА
Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.
Заменить ручку несложно, это происходит в следующем порядке:
- Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
- Снять и на её место установить новую.
Для того чтобы снять ручку стеклоподъёмника, нужно отодвинуть стопорное кольцо при помощи плоской отвёртки
СНИМАЕМ СТЕКЛОПОДЪЁМНИК
Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:
- Опустить стекло до упора и снять ручку стеклоподъёмника.
- Открутить болты крепления дверной ручки и снять её.
Ручка двери в ВАЗ 2107 имеет три точки крепления - Снять обшивку дверей, чтобы получить доступ к механизму стеклоподъёмника.
- Если планируется установить стеклоподъёмник обратно, нужно связать проволокой тросик, чтобы он не сходил с направляющих желобков.
Закрепление троса проволокой при снятии стеклоподъёмника облегчит его обратную установку - Ослабить болт, фиксирующий нижний ролик.
Ослабляем болт, фиксирующий нижний ролик стеклоподъёмника - Ослабить натяжение троса, сместив нижний ролик.
- Снять тросик стеклоподъёмника с роликов.
- Открутить три гайки крепления механизма стеклоподъёмника к двери.
Поочерёдно откручиваем гайки крепления механизма стеклоподъёмника к двери - Вытащить стеклоподъёмник.
УСТАНАВЛИВАЕМ НОВЫЙ МЕХАНИЗМ
Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:
- Смазать трос стеклоподъёмника.
Перед установкой тросик стеклоподъёмника нужно хорошо смазать - Вставить стеклоподъёмник на место и затянуть три гайки крепления механизма к двери.
- Установить трос на ролики.
- Удалить проволоку, если вы фиксировали тросик на этапе разборки.
Проволоку, связывающую тросик, проще всего перекусить - Отрегулировать натяжение тросика и затянуть гайку крепления нижнего ролика.
Трос стеклоподъёмника натягивается постукиванием молотка по головке, надетой на болт кронштейна натяжного ролика - Проверить работоспособность стеклоподъёмника.
- Поставить обшивку двери.
- Затянуть болты крепления дверной ручки.
- Установить ручку стеклоподъёмника, зафиксировав её стопорной шайбой.
ЗАМЕНА ТРОСИКА
Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:
- перед установкой обязательно нужно обильно промазать трос смазкой;
- на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
- в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.
Верхний ролик скрыт под обшивкой двери, поэтому надеть на него трос можно только наощупь, свернув трос петлёй
ЗАМЕНА РОЛИКОВ
В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.
Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.
ВИДЕО: ЗАМЕНА СТЕКЛОПОДЪЁМНИКА НА ВАЗ 2107
Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.
УСТАНОВКА ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКОВ НА ВАЗ 2107
Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.
Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.
ВЫБИРАЕМ ТИП ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЁМНИКА
Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:
- С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
- С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.
На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.
В предлагаемый продавцом комплект электрических стеклоподъёмников входят:
- инструкция по установке;
- два электростеклоподъёмника;
- жгут электропроводки;
- два переключателя;
- декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.
КАК УСТАНОВИТЬ ЭЛЕКТРОСТЕКЛОПОДЪЁМНИК НА ВАЗ 2107
Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.
Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.
Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.
Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.
Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:
- Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
- Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
- Снять заводской стеклоподъёмник.
После снятия дверной обшивки и штатного стеклоподъёмника можно приступить к установке электрического прибора - Установить и закрепить электромотор.
Устанавливаем электростеклоподъёмник на место и приступаем к его подключению - Подготовить места установки кнопок управления (чаще всего, на ручках дверей).
- Проложить провода к кнопкам управления.
- Произвести подключение проводов согласно инструкции.
Схема подключения проводки находится в инструкции - Установить кнопки на выбранные места.
- Подключить аккумулятор и проверить работу электростеклоподъёмника.
- Установить обратно дверную обшивку.
- Установить декоративные заглушки на место ручки механического стеклоподъёмника.
С электростеклоподъёмником управлять открытием окон ВАЗ 2107 гораздо удобнее
ВИДЕО: УСТАНОВКА ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЁМНИКОВ НА ВАЗ 2107
Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.
Монтаж электростеклоподъемников на ВАЗ 2107
Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств. Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий. Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.
Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:
- С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.
- С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.
Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.
Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107. Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается. В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.
ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ И РАЗБОРКА ДВЕРЕЙ
Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

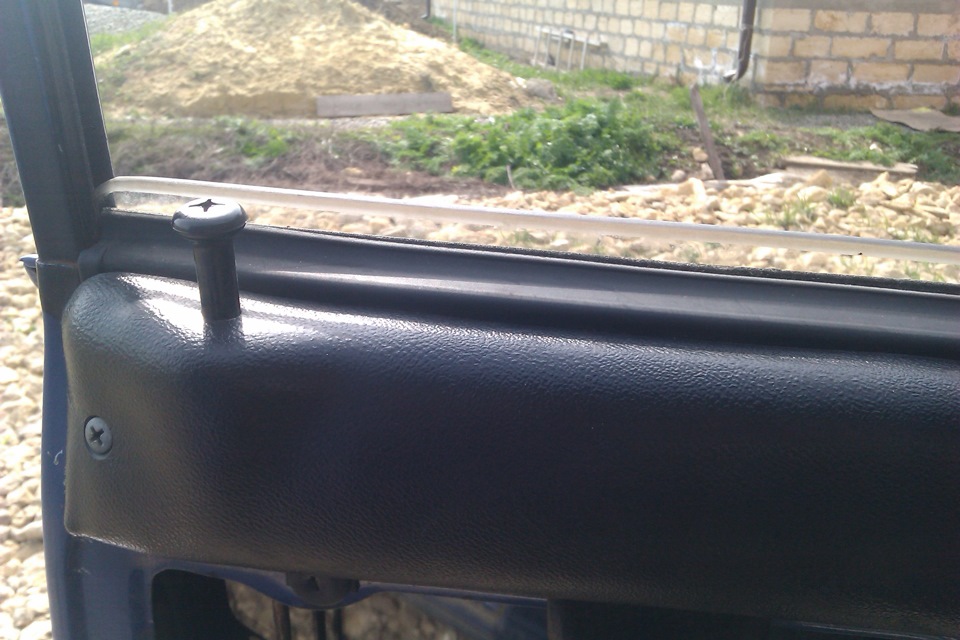

- Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
- Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
- Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
- Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.
Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.
ИНСТАЛЛЯЦИЯ ЭЛЕКТРОПРИВОДОВ
Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:
- В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
- При помощи электродрели высверливаем отверстия для монтажа оборудования.
- Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.
Полезный совет: обычно в комплекте поставки для этих целей предусмотренный саморезы, специалисты рекомендуют заменить их винтами с гайкой и фиксирующей шайбой гровером.
- Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.
Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:
- Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
- На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
- Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
- Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.
Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.
Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.
Источники
- 7vaz.ru/tjuning/elektro-steklo-podemniki.html
- bumper.guru/klassicheskie-modeli-vaz/stekla/steklopodemniki-na-vaz-2107.html
- vazweb.ru/desyatka/elektrooborudovanie/samostoyatelno-ustanavlivaem-elektricheskie-steklopodyomniki-na-vaz-2107.html
- drive2.ru/l/3382045/
