Задние дисковые тормоза на ваз 2107 – как поставить, ремонт

Установка Задних Дисковых Тормозов АвтоСпортТехника на автомобиль ВАЗ 2107

Снимаем колёса, барабан, тормозную систему и извлекаем полуоси.
Должно получиться как на фото.

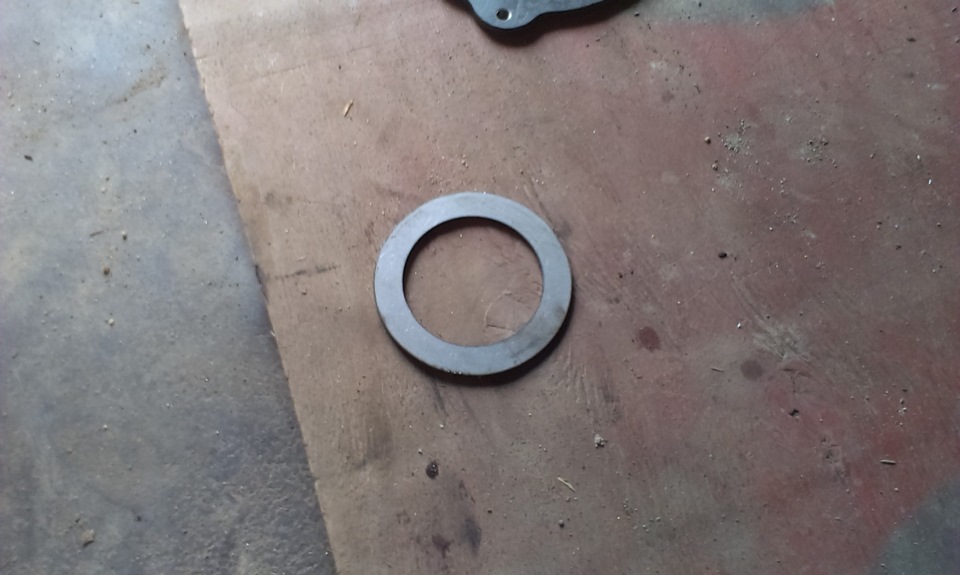

Ставим дистанционное кольцо.

Ставим планшайбу, ориентируя её к середине автомобиля.

Я решил так же установить шпильки, сделанные из болтов ГБЦ 2108 старого образца.
Отрезаем от болта резьбовую часть длинной 70мм.

Вкручиваем в полуось, так чтобы с задней стороны полуоси шпилька торчала на 2мм, обвариваем шпильку для надёжной фиксации.

Обваривать шпильку нужно следующим образом: ввернули шпильку, установили тормозной диск, колесо, всё это дело затянули колёсными гайками и обвариваем, это делается чтобы шпилька была точно отцентрована, т.к. она имеею люфт в полуоси и в процессе сварки её может повести в сторону.

Ставим полуось и зажитный кожух.

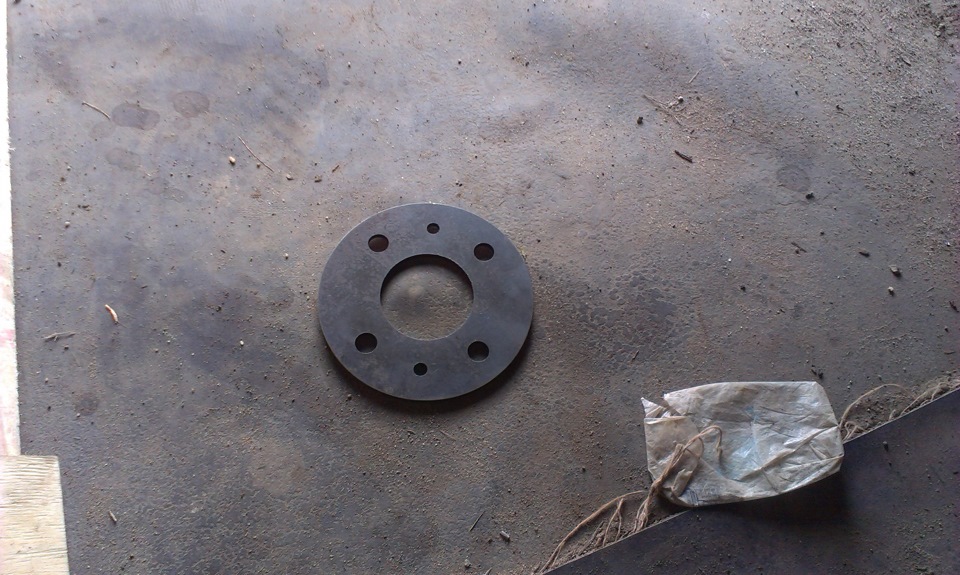

Ставим проставку.

Ставим тормозной диск.

Ставим скобу суппорта.

Устанавливаем колодки.

И сам суппорт.
Не забывем смазать направляющие пальцы суппорта.
Важное замечание: из-за изменения конструкции правый суппорт устанавливается на левую сторону, а левый суппорт устанавливается на правую сторону.

Прикручиваем армированные тормозные шланги к суппорту через медные кольца.

И к тройнику, тоже через медные кольца.

Устанавливаем трос ручника в суппорт так чтобы трос огибал мост.
Этот изгиб на работоспособность не влияет

прикручиваем трос ручника к штатному механизму ручного тормоза, Прокачиваем тормозную систему, регулируем ручник, ставим колёса и радуемся проделанной работе.

Инструкция по установке ЗДТ на ВАЗ 2101 – 2107

В комплект поставки входит:

• Суппорт левый ВАЗ 2108 – 1 шт.
• Суппорт правый ВАЗ 2108 – 1 шт.
• Направляющая колодок ВАЗ 2108 – 2 шт.
• Шланг гибкий переднего тормоза – 2 шт.
• Планшайба – 2 шт.
• Шайба дистанционная – 2 шт.
• Пыльник тормозного диска – 2 шт.
• Полукольцо – 2 шт.
• Колодки тормозные Ladasport ВАЗ 2108 – 1 комплект.
• Диск тормозной ВАЗ 2108 – 2 шт.

• Полуось ВАЗ 2101, доработанная – 2 шт.

Порядок выполнения работ.

1. Устанавливаем автомобиль на ровную площадку.
2. Устанавливаем противооткатные упоры.
3. Ослабляем болты крепления заднего колеса.
4. Домкратом поднимаем автомобиль, полностью выкручиваем крепежные болты колеса и снимаем колесо с автомобиля.
5. Снимаем тормозной барабан.
6. Поворачиваем полуось до совпадения больших отверстий с двумя гайками крепления тормозного щита.
7. Торцевым ключом на 17 мм с удлинителем откручиваем гайки крепления тормозного щита.
8. Поворачиваем полуось и аналогичным образом выкручиваем оставшиеся 2 гайки.
9. Снимаем полу ось с автомобиля. Сделать это можно специальным съемником или закрепив колесо 2мя болтами к полуоси. Резким движением на себя выдергиваем подшипник полуоси из фланца балки заднего моста.
10. Отвернув болты снимаем колесо.
11. Вынимаем полуось.
12. Снимаем тормозные колодки.
13. С задней стороны тормозного щита ключом 10мм откручиваем тормозную трубку.
14. Снимаем тормозной щит полностью.
15. Осматриваем сальник полуоси, при необходимости производим его замену.
16. Возьмите доработанную полуось из комплекта поставки.
17. Между подшипником и масло отражательным щитком установите полукольцо.
18. Оденьте планшайбу и сориентируйте ее так, чтобы отверстия на планшайбе и масло отражательном щитке совпали.
19. Оденьте пыльник тормозного диска на балку заднего моста.
20. Установите полуось с планшайбой в балку заднего моста.  Внимание! Отвертстия для крепления тормозных механизмаов должны быть с ориентированы таким образом, чтобы томорзной механизм распологался спереди (перед мостом), отверстия должны быть направлены вниз, как на фото ниже.
21. Затяните 4 гайки крепления полуоси.
22. Закрепите пыльник тормозного диска на планшайбе.
23. Оденьте дистанционную шайбу на полуось. Сориентируйте шайбу таким образом, чтобы отверстия в шайбе и на полуоси совпадали.
24. Установите тормозной диск и закрепите его к фланцу полуоси.
25. Установите суппорт в сборе на планшайбу и затяните его двумя болтами М10. Внимание. Штуцер на тормозном цилиндре должен смотреть вверх.
26. Соедините тормозной шланг с тормозной трубкой.
27. Закрепите тормозной шланг пластиковыми стяжками. Закрепляйте таким образом, чтобы шланг не имел постоянного контакта с другими деталями.
28. Установите колесо. Для крепления колеса необходимо использовать удлиненные болты. Либо заменить болты на шпильки.
29. Опустите автомобиль.
30. Протяните колесные болты.
31. Повторите пункты 4- 27 со второй стороны.
32. Проверьте уровень масла в редукторе заднего моста. При необходимости долейте масло.
33. Прокачайте тормозную систему.

Передние и задние дисковые тормоза на ВАЗ 2107

Если автомобиль не способен вовремя остановиться, ни о какой безопасной езде не может быть речи. Это правило относится как к грузовым машинам, так и к легковым. ВАЗ 2107 в этом смысле исключением не является. Тормоза у этого автомобиля никогда не славились надёжностью и всегда доставляли водителям массу проблем. А самым уязвимым местом тормозов на «семёрке» всегда были тормозные диски, срок службы которых был очень недолгим. Может ли автовладелец поменять эти диски самостоятельно? Да, может. Попытаемся разобраться, как это делается.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ ТОРМОЗНЫХ ДИСКОВ НА ВАЗ 2107

На ВАЗ 2107 есть две тормозные системы: основная и дополнительная. Основная даёт возможность водителю снизить скорость машины прямо во время езды. Дополнительная система позволяет зафиксировать задние колёса автомобиля уже после его остановки.

Тормозные диски являются частью основной тормозной системы. Они располагаются на передней оси ВАЗ 2107 и вращаются вместе с ней. К тормозным дискам крепится суппорт с тормозными колодками и гидравлическими цилиндрами. Как только водитель решает затормозить и нажимает на педаль, в гидравлические цилиндры по специальным шлангам начинает поступать тормозная жидкость. Под её воздействием из цилиндров выдвигаются поршни, давящие на тормозные колодки. А колодки, в свою очередь, сдавливают тормозной диск с обеих сторон. Диск, а вместе с ним и передние колёса ВАЗ 2107 начинают вращаться медленнее и автомобиль плавно тормозит.

РАЗНОВИДНОСТИ ТОРМОЗНЫХ ДИСКОВ

Как и любая другая автомобильная деталь, тормозные диски с течением времени претерпели значительные изменения. Сегодня на рынке автозапчастей представлен огромный ассортимент дисков, различающихся как по конструкции, так и по материалу изготовления. Неудивительно, что современный автовладелец теряется среди этого разнообразия. Поэтому расскажем о дисках подробнее.

О МАТЕРИАЛАХ ДЛЯ ДИСКОВ

Лучшим материалом для тормозных дисков сегодня считается карбон и керамика. Диск, изготовленный из этих материалов, отличается высоким запасом прочности, а главное, он чрезвычайно устойчив к воздействию высоких температур.

Кроме того, карбоновые диски мало весят (это обстоятельство особенно актуально для владельцев гоночных автомобилей, где каждый килограмм на счету). Разумеется, у таких дисков есть и недостатки, главным из которых является цена, она по карману далеко не каждому. Кроме того, эти карбоновые диски лучше всего работают при экстремальных нагрузках и температурах. А если стиль вождения автовладельца далёк от агрессивного, диски не продемонстрируют все свои достоинства без предварительного разогрева.
Другим популярным материалом для тормозных дисков является обыкновенная углеродистая сталь. Именно такие диски устанавливаются на «семёрке» при её сходе с конвейера. Достоинства стальных дисков очевидны: предельно низкая цена. Дешевле только даром. Недостатки тоже налицо: склонность к коррозии, большой вес и низкая износостойкость.

ОСОБЕННОСТИ КОНСТРУКЦИИ ТОРМОЗНЫХ ДИСКОВ

По конструкции тормозные диски делятся на несколько больших классов. Вот они:

• диски без вентиляции;
• диски с вентиляцией;
• цельные диски;
• составные диски;
• радиальные диски.

Теперь разберёмся подробнее с каждым типом дисков.

1. Тормозной диск без вентиляции — это обычная стальная или карбоновая пластина без отверстий и без углублений. В некоторых случаях на поверхности этой пластины могут присутствовать маленькие насечки для улучшения циркуляции воздуха у поверхности вращающегося диска.



   Невентилируемые тормозные диски не имеют отверстий на внешнем кольце
2. В дисках с вентиляцией есть отверстия. Чаще всего они сквозные, но в некоторых случаях на их месте могут находиться углубления различной формы (так называемые глухие отверстия). Достоинство вентилируемых дисков очевидно: они лучше охлаждаются, а следовательно, тормоза дольше могут работать при экстремальных нагрузках. Кроме того, весят такие диски немного. Но есть у них и недостаток: прочность вентилируемых дисков существенно снижается из-за перфорации, а значит, срок службы тоже снижается.



   Главное отличие вентилируемых тормозных дисков — обилие отверстий на внешних кольцах
3. Цельные диски производятся с помощью литья. Это монолитные металлические пластины, которые после отливки подвергаются дальнейшей термической обработке для получения требуемых механических свойств.
4. Составной диск представляет собой конструкцию, состоящую из кольца и ступицы. Кольцо может быть как стальным, так и чугунным. А вот ступица всегда изготавливается из какого-нибудь лёгкого сплава, чаще всего на алюминиевой основе. В последнее время спрос на составные диски существенно вырос, что неудивительно. Они мало весят, быстро остывают, хорошо вентилируются. Кроме того, эксплуатация составных тормозных дисков обходится автовладельцу дешевле: если кольцо пришло в полную негодность, достаточно просто заменить его. Ступицу при этом можно не менять, так как она изнашивается намного медленнее.



   Составные тормозные диски состоят из лёгкой ступицы и тяжёлого внешнего кольца
5. Радиальные диски на легковые автомобили начали устанавливать относительно недавно. Это вентилируемые диски, однако система вентиляции в них это не сквозные отверстия, а длинные изогнутые каналы, которые начинаются от ступицы диска и расходятся к его краям. Система радиальных каналов обеспечивает сильное завихрение воздушного потока и максимальное охлаждение тормозного диска. Радиальные диски весьма долговечны и надёжны, а их единственным недостатком является высокая цена.



   Главным отличием радиальных дисков являются длинные канавки, идущие от центра диска к его краям

ПРОИЗВОДИТЕЛИ ТОРМОЗНЫХ ДИСКОВ

Как правило, автовладельцы, обнаружив износ одного или двух тормозных дисков, не спешат заменять их стандартными «вазовскими», помня об их посредственном качестве. Но так как рынок запчастей сейчас буквально завален дисками различных производителей, начинающий водитель приходит в полное замешательство от такого изобилия. Каким же фирмам отдать предпочтение? Перечислим самые популярные.

ДИСКИ ALLIED NIPPON

Allied Nippon — производитель, очень известный на отечественном рынке автозапчастей. Специализируется эта фирма в основном на тормозных колодках и дисках сцепления, но выпускает и тормозные диски, которые подходят для «семёрок».

Диски Allied Nippon производятся из чугуна высокого качества и проходят обязательную трёхкратную проверку размеров и балансировки. Фирма изготавливает как вентилируемые, так и невентилируемые диски, которые практически всегда поставляются в комплекте с тормозными колодками. Производитель гарантирует, что поставляемые им тормозные системы пройдут как минимум 50 тыс. км до первой поломки. И наконец, цена на диски Allied Nippon более чем демократична, и начинается от 2200 рублей за комплект.

ДИСКИ ASP

Фирма ASP широко известна не только в Европе, но и у отечественных владельцев вазовской «классики». На российском рынке представлены преимущественно невентилируемые тормозные диски, подходящие в том числе и для ВАЗ 2107.

Диски ASP обрабатываются на высокоточных станках и проходят трёхкратную проверку балансировки и размеров. Обладают высочайшей износостойкостью: производитель гарантирует, что они способны пройти минимум 100 тыс. км до первой поломки. По сути, единственным недостатком дисков ASP является их немалый вес, однако этот недостаток с лихвой компенсируется привлекательной ценой, которая начинается от 1500 рублей за комплект.

ДИСКИ ALNAS

Ещё одним крупным производителем качественных тормозных дисков является фирма Alnas. Выпускает преимущественно вентилируемые диски с самой разной перфорацией. В последнее время ассортимент пополнился и радиальными дисками с различной насечкой. Продукция Alnas пользуется спросом в первую очередь у водителей, занимающихся тюнингом своих автомобилей и у водителей, предпочитающих агрессивный стиль вождения. Новые диски способны пройти как минимум 80 тыс. км до первой поломки. Они отличаются небольшим весом, а цена, с учётом их спортивного назначения, кусается: самый дешёвый комплект обойдётся водителю в 2900 рублей.

Вот, пожалуй, и все крупные производители тормозных дисков, к продукции которых следует присмотреться владельцу «семёрки». Разумеется, существует масса более мелких фирм, весьма агрессивно продвигающих свои диски на рынке автозапчастей. Но качество их продукции зачастую оставляет желать лучшего, так что упоминать о них в данной статье нет смысла.

Так какие же диски выбрать начинающему водителю?

При выборе дисков следует исходить из двух вещей: из стиля вождения и размеров кошелька. Если водитель предпочитает агрессивную езду, надёжные тормоза и не стеснён в средствах, то оптимальным выбором будет продукция фирмы Alnas. Если человек привык водить аккуратно, а главным критерием для него является долговечность и надёжность — стоит приобрести диски ASP. И наконец, если денег мало, а качественные вентилируемые диски всё-таки нужны, остаётся последний вариант — Allied Nippon.

ПРИЗНАКИ ПОЛОМКИ ТОРМОЗНЫХ ДИСКОВ

Есть ряд характерных признаков, однозначно указывающих на то, что с тормозными дисками что-то не так. Перечислим их:

• биение тормозной педали. Водитель, нажав на тормозную педаль, чувствует сильную вибрацию. Обычно она возникает из-за сильного износа тормозных колодок, защитное покрытие которых стёрлось до металлической основы. Но ещё биение бывает связано и с износом тормозного диска. Если его поверхность изношена неравномерно, или на ней возникли трещины и небольшие канавки, то это приводит к возникновению вибрации. Она появляется тогда, когда колодки сдавливают диск. Возникая на диске, вибрация передаётся на кузов автомобиля и на тормозную педаль. Решение одно: заменить изношенные диски вместе с тормозными колодками;
• повышенный износ тормозных дисков. Бывают ситуации, когда водитель, установив новые фирменные диски, обнаруживает, что они пришли в негодность, не пройдя и половины срока эксплуатации, заявленного производителем. Как правило, причиной этого являются поддельные тормозные колодки. Всё просто: добросовестные производители колодок добавляют в их защитное покрытие мельчайшие опилки мягких металлов. Например, медные. Именно благодаря такому наполнителю поверхность колодок изнашивается раньше поверхности тормозного диска. Недобросовестный производитель добавляет в защитное покрытие стальные опилки, пытаясь таким образом сэкономить. Результат закономерен: начинается износ поверхности тормозного диска. Решение проблемы очевидно: приобретать тормозные диски только в комплекте с тормозными колодками от одного производителя;



  Быстрый износ диска обычно происходит из-за плохих тормозных колодок
• трещины на диске. Обычно они являются результатом усталостного разрушения металла. Тормозной диск испытывает сильнейшие центробежные нагрузки, плюс постоянно подвергается воздействию высоких температур. Это идеальные условия для появления мельчайших усталостных трещин, рассмотреть которые без мощного микроскопа не представляется возможным. Рано или поздно эти мелкие трещины начинают распространяться, причём скорость их распространения превышает скорость звука. В результате тормозной диск приходит в полную негодность. Дополнительным фактором, провоцирующим появление трещин, является сама конструкция диска: чаще всего трескаются вентилируемые диски с перфорацией, причём трещины проходят через несколько отверстий сразу. Невентилируемые монолитные диски гораздо устойчивее к растрескиванию;



  Тормозные диски обычно трескаются из-за усталостного разрушения металла
• борозды на диске. Одна из причин их появления — некачественные колодки, о которых упоминалось выше. Но помимо этого борозды могут возникнуть и на хорошем диске с фирменными колодками. Особенно часто это наблюдается на автомобилях, эксплуатируемых на грунтовых дорогах. Причина проста: твёрдые частицы песка, попадая на тормозной диск, заносятся под тормозные колодки и остаются там. Со временем на поверхности колодок формируется тонкий слой твёрдых частиц, которые начинают работать как абразивный материал, непрерывно царапая тормозной диск. Если этот процесс зашёл не слишком далеко, то проблему можно решить, просто сняв и тщательно почистив поверхность колодок. Но иногда защитное покрытие колодок оказывается настолько изношено, что единственным рациональным вариантом остаётся только их замена.



  Диск обычно покрывается бороздами из-за засорения тормозных колодок

ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ НА ВАЗ 2107

Перед началом ремонтных работ следует определиться с необходимым инструментарием и расходными материалами. Вот что нам потребуется:

• набор рожковых ключей;
• набор монтажных лопаток;
• комплект накидных ключей;
• домкрат;
• плоская отвёртка;
• комплект из двух новых тормозных дисков и четырёх тормозных колодок.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Сначала придётся произвести несколько подготовительных операций. Автомобиль устанавливается на ровной поверхности. Задние колёса фиксируются башмаками и ручным тормозом. Переднее колесо, на котором планируется замена диска, поддомкрачивается и снимается.

1. После снятия колеса открывается доступ к тормозному диску. Но его удерживает суппорт с тормозными колодками, который придётся снимать. Вначале рожковым ключом откручивается кронштейн со шлангом для подачи тормозной жидкости.



   Чтобы добраться до тормозного шланга, вначале придётся снимать кронштейн
2. После извлечения болта кронштейн отодвигается в сторону и рожковым ключом откручивается гайка уже на самом шланге. Шланг отсоединяется, а отверстие в нём затыкается болтом на 17 или другой подходящей по размеру затычкой так, чтобы тормозная жидкость не вытекала из системы.



   В качестве затычки для тормозного шланга подойдёт болт на 17 или обрезок другого шланга
3. Теперь следует выкрутить два крепёжных болта, удерживающих суппорт на поворотном кулаке. После извлечения болтов суппорт аккуратно снимается с тормозного диска.



   Тормозной суппорт на ВАЗ 2107 держится всего на двух крепёжных болтах
4. Тормозной суппорт снят, и доступ к крепежу тормозного диска полностью открыт. Один из болтов на 19, удерживающих колесо автомобиля, вкручивается в отверстие на ступице тормозного диска (этот болт на картинке обозначен синей стрелкой). После этого монтажная лопатка устанавливается так, как показано на фото (установив лопатку таким образом, её можно использовать в качестве рычага и удерживать тормозной диск от проворачивания). Другой рукой откручивается пара крепёжных болтов на кольце тормозного диска.



   Чтобы открутить болты на диске, его следует удерживать монтажной лопаткой
5. После извлечения болтов крепёжное кольцо снимается, а затем снимается и сам тормозной диск.



   Вначале снимается крепёжное кольцо, а затем и сам тормозной диск
6. Снятый диск заменяется новым, затем производится обратная сборка тормозной системы ВАЗ 2107.

ВИДЕО: МЕНЯЕМ ТОРМОЗНЫЕ ДИСКИ НА ВАЗ 2107

МОНТАЖ ДИСКОВЫХ ТОРМОЗОВ НА ЗАДНЮЮ ОСЬ ВАЗ 2107

Как известно, на задней оси ВАЗ 2107 изначально установлены не дисковые, а барабанные тормоза, которые не отличаются высокой эффективностью. В связи с этим многие автолюбители самостоятельно заменяют эти тормоза дисковыми. Рассмотрим эту процедуру подробнее.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

1. Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40.



   Лучше всего чистить задние полуоси с помощью состава WD40
2. Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки.



   Первым делом из барабана извлекаются задние тормозные колодки
3. Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами.



   Под стопорными кольцами видны зелёные ступичные подшипники, которые следует извлечь
4. Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска.



   Растачивание задних полуосей ВАЗ 2107 — работа для квалифицированного токаря
5. Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

ВИДЕО: СТАВИМ ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА НА «КЛАССИКУ»

Итак, поменять передние тормозные диски на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — это умение пользоваться гаечными ключами и минимальное представление о работе дисковой тормозной системы. Что касается замены задних барабанных тормозов дисковыми, то здесь без помощи квалифицированного токаря обойтись не удастся.
