Реактивные тяги на ваз 2107 — как заменить, какие выбрать, ремонт

Основа безопасной езды — устойчивость автомобиля на дороге. Это правило распространяется как на грузовые, так и на легковые машины. И ВАЗ 2107 исключением не является. Управляемость этого автомобиля всегда оставляла желать лучшего. Чтобы как-то облегчить водителям жизнь, инженеры разработали для «семёрки» систему реактивных тяг. Но любая деталь, как известно, может выйти из строя. И тогда перед водителем встанет вопрос: можно ли поменять сломанную тягу своими руками? Да, можно. Попробуем разобраться, как это делается.

НАЗНАЧЕНИЕ РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

Назначение реактивных тяг на ВАЗ 2107 простое: не позволять автомобилю «гулять» по дороге и сильно раскачиваться при входах в крутые повороты и при наездах на различные препятствия. Эта проблема известна ещё со времён ранних автомобилей. Ни о каких реактивных тягах тогда не знали, а машины комплектовались обычными рессорами. Результат был закономерен: автомобиль легко опрокидывался, а управлять им было невероятно тяжело. Со временем автомобильная подвеска была доработана: в неё начали устанавливать систему длинных штанг, которые должны были принимать на себя часть нагрузок, возникающих из-за неровностей дороги или из-за слишком агрессивного стиля вождения. На ВАЗ 2107 и других классических моделях «Жигулей» реактивных тяг насчитывается пять: пара длинных, пара коротких, плюс большая поперечная штанга, которая служит основой всей тяговой системы. Устанавливается всё это около задней оси автомобиля.

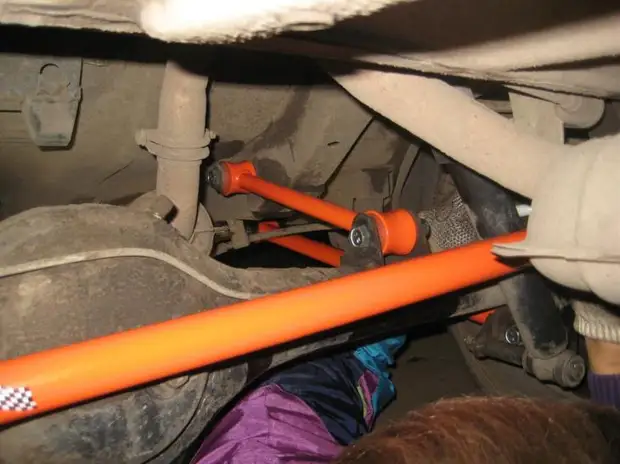

Система реактивных тяг устанавливается около задней оси ВАЗ 2107

Увидеть эту систему можно только из смотровой ямы, где и производятся все работы по замене сломанных тяг.

О ВЫБОРЕ РЕАКТИВНЫХ ТЯГ

В настоящее время крупных производителей, выпускающих реактивные тяги на ВАЗ 2107 и другую классику, осталось не так много. Их продукция отличается как по цене, так и по надёжности. Рассмотрим самые популярные изделия.

ТЯГИ «ТРЕК»

Продукция фирмы «Трек» пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

ТЯГИ «КЕДР»

На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».

Тяги «Кедр» имеют демократичную цену и посредственное качество

По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

ТЯГИ «БЕЛМАГ»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Сегодня найти в продаже тяги «Белмаг» не так-то просто

Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию фирмы «Белмаг». Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.

О МОДЕРНИЗАЦИИ РЕАКТИВНЫХ ТЯГ

Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:

• установка сдвоенных реактивных тяг;
• установка усиленных реактивных тяг.

Теперь немного подробнее о каждой из вышеперечисленных операций.

СДВОЕННЫЕ ТЯГИ

Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.

Установка сдвоенных тяг на ВАЗ 2107 повышает общую надёжность подвески

Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно). Есть у этой конструкции и недостаток: подвеска становится жёстче. Если раньше она без особых проблем «съедала» небольшие неровности дороги, то теперь водитель во время езды будет чувствовать даже маленькие камешки и ямки.

УСИЛЕННЫЕ ТЯГИ

Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства. Например, в продаже можно найти тяги «Трек-Спорт», отличающиеся большим размером сайлентблоков и регулируемой поперечной штангой. Пара гаек на поперечной штанге позволяет немного изменять её длину. Что в свою очередь сказывается на управляемости автомобиля и на общей жёсткости его подвески.

На усиленных штангах есть гайки, позволяющие менять длину штанги и регулировать жёсткость подвески

Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.

ПРОВЕРКА СОСТОЯНИЯ РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

Прежде чем говорить о проверке реактивных тяг, зададимся вопросом: а почему вообще возникает необходимость в такой проверке? Дело в том, что при езде реактивные тяги подвергаются как поперечным, так и скручивающим нагрузкам. Скручивающие нагрузки возникают, когда колёса попадают в большие рытвины или наезжают на большие камни и прочие препятствия. Этот вид нагрузок особенно вреден для тяг, а точнее, для сайлентблоков в тягах. Именно сайлентблоки являются слабым местом реактивной тяги (в самой тяге ломаться попросту нечему: это металлическая штанга с двумя проушинами на концах). Кроме того, резиновые части сайлентблоков периодически подвергаются действию реактивов, которыми посыпают дороги во время гололёда. В результате на резине возникают трещины и срок её службы стремительно сокращается.

Резиновая часть сайлентблока на тяге пришла в полную негодность

Если верить инструкции по эксплуатации, то новые реактивные тяги на ВАЗ 2107 могут пройти как минимум 100 тыс. км. Но с учётом перечисленных выше условий реальный срок службы тяг редко превышает 80 тыс. км.

Из той же инструкции следует, что проверку состояния реактивных тяг необходимо проводить через каждые 20 тыс. км. Однако мастера в автосервисах настоятельно рекомендуют проверять тяги через каждые 10–15 тыс. км во избежание крайне неприятных сюрпризов. Чтобы проверить состояние сайлентблоков в тягах, потребуется смотровая яма и монтажная лопатка.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Автомобиль ставится на смотровую яму (как вариант — на эстакаду).
2. Монтажная лопатка вставляется за проушину тяги.


   Монтажная лопатка устанавливается за проушиной тяги
3. Теперь нужно упереться лопаткой в кронштейн реактивной тяги и попробовать сдвинуть тягу в сторону вместе с сайлентблоком. Если это удалось — сайлентблок в тяге изношен и нуждается в замене.
4. Аналогичную процедуру необходимо проделать со всеми остальными сайлентблоками на тягах. Если они смещаются в стороны хотя бы на несколько миллиметров — их нужно срочно менять.


   В ходе проверки сайлентблок сместился влево на несколько миллиметров. Это явный признак износа
5. Кроме того, следует осмотреть сами штанги и проушины на предмет износа, трещин и задиров. Если на штангах обнаружилось что-то из перечисленного — придётся менять не только сайлентблоки, но и повреждённые штанги.

ВИДЕО: ПРОВЕРКА РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

ЗАМЕНА РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

Перед началом работы определимся с необходимыми расходниками и инструментами. Вот что нам понадобится:

• комплект новых реактивных тяг для ВАЗ 2107;
• состав для снятия ржавчины WD-40;
• монтажные лопатки;
• комплект рожковых ключей;
• молоток.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Прежде всего следует сказать о двух важных моментах. Во-первых, менять тяги следует только на смотровой яме или на эстакаде. Во-вторых, все пять тяг с ВАЗ 2107 снимаются совершенно одинаково. Именно поэтому ниже будет описана процедура демонтажа только одной центральной штанги. Для снятия остальных четырёх тяг нужно лишь повторить перечисленные ниже действия.

1. Автомобиль устанавливается над смотровой ямой. Сайлентблоки, проушины и гайки на центральной штанге тщательно обрабатываются составом WD40 (как правило, проушины очень сильно ржавеют, так что после нанесения жидкости придётся подождать минут 15–20, чтобы состав как следует растворил ржавчину).


   WD40 позволяет быстро растворить ржавчину на тяге
2. После растворения ржавчины место нанесения состава WD40 следует тщательно протереть ветошью.
3. Затем с помощью торцовой головки с трещоткой гайка на сайлентблоке отворачивается (лучше всего, если это будет торцовый ключ с воротком-трещоткой, так как места рядом с тягой очень мало). Вторым рожковым ключом на 17 необходимо удерживать головку болта так, чтобы он не проворачивался при откручивании гайки.


   Крепёжный болт на тяге удобнее откручивать двумя ключами
4. Как только гайка будет откручена, крепёжный болт аккуратно выбивается с помощью молотка.
5. Аналогичная процедура производится и со вторым сайлентблоком центральной штанги. Как только оба крепёжных болта будут извлечены из своих проушин, штанга вручную извлекается из кронштейнов.
6. Все остальные тяги с ВАЗ 2107 снимаются аналогично. Но при снятии боковых тяг следует учитывать один нюанс: после извлечения крепёжного болта верхний край колеса может завалиться наружу. В результате отверстия на сайлентблоке и на крепёжном кронштейне смещаются относительно друг друга так, как это показано на рисунке ниже. И это создаёт серьёзные проблемы при установке новой тяги: крепёжный болт нельзя будет вставить в кронштейн.


   Из-за отклонения колеса новый крепёжный болт в тягу вставить нельзя
7. Если возникла именно такая ситуация, то колесо придётся приподнимать с помощью домкрата до тех пор, пока отверстия на кронштейне и на сайлентблоке новой тяги не совместятся. Иногда без этой дополнительной операции поставить новую боковую тягу просто невозможно.

ВИДЕО: МЕНЯЕМ РЕАКТИВНЫЕ НА ВАЗ 2107

ЗАМЕНА ВТУЛОК НА ТЯГАХ ВАЗ 2107

Втулки на реактивных тягах ВАЗ 2107 — это одноразовые изделия, которые не подлежат ремонту. Восстановить изношенную втулку в условиях гаража не представляется возможным. У рядового автолюбителя нет ни нужного оборудования, ни нужных навыков для восстановления внутренней поверхности втулки. Таким образом, единственным вариантом ремонта повреждённых тяговых втулок является их замена новыми. Вот что нам потребуется для замены втулок на тягах:

• приспособление для запрессовки втулок (можно приобрести в любом магазине автозапчастей);
• молоток;
• бородок диаметром 10 мм.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Тяги снимаются с автомобиля по инструкции, изложенной выше. Проушины и сайлентблоки должны быть обработаны жидкостью WD40 и тщательно очищены от грязи и ржавчины с помощью металлической щётки.

1. Обычно после снятия тяги втулка из неё извлекается свободно. Но это происходит только в том случае, если она сильно износилась и не очень проржавела. Если же втулка из-за ржавчины буквально приварилась к тяге, придётся выбивать её молотком, предварительно вставив в неё бородок.


   Обычно втулка из тяги выпадает сама. Но иногда её приходится выбивать молотком
2. Если резиновая часть сайлентблока сильно повреждена, то придётся избавиться и от неё. Эти обрывки резины можно просто вырвать, поддев отвёрткой или монтажной лопаткой.


   Остатки сайлентблока можно извлечь с помощью острой отвёртки
3. Теперь внутреннюю поверхность проушины следует тщательно зачистить острым ножом или наждачной бумагой. На проушине не должно остаться никакой ржавчины и остатков резины.


   Без тщательной очистки проушины новый сайлентблок с втулкой вставить не удастся
4. Теперь в проушину устанавливается новая втулка (а если была удалена и резина — то устанавливается новый сайлентблок). Она запрессовывается в проушину с помощью специального приспособления.


   Втулки в реактивные тяги удобнее всего ставить с помощью специального запрессовщика
5. Если запрессовщика под рукой не оказалось, можно воспользоваться всё тем же бородком. Однако действовать придётся очень осторожно, чтобы не повредить внутреннюю поверхность втулки.


   Бить по бородку нужно очень осторожно, чтобы не повредить втулку изнутри

Итак, для замены реактивных тяг на ВАЗ 2107 автовладельцу не придётся гнать машину в ближайший сервисный центр. Всю работу вполне можно сделать своими руками. С этим справится даже начинающий автолюбитель, который хотя бы раз держал в руках молоток и гаечный ключ. Всё, что нужно сделать — в точности следовать вышеизложенным рекомендациям.

Меняем рективные тяги по уму

Перед тем как поменять реактивные тяги на ВАЗ 2107, отыщите подходящее место. Работу нужно выполнять на яме или эстакаде. В крайнем случае, найдите ровную площадку, поднимите и зафиксируйте нужную часть автомобиля.

Для работы подготовьте:

необходимый набор ключей;щетку по металлу;WD-40.

Алгоритм замены реактивных тяг следующий:

1. Вычищайте места соединения реактивных тяг с помощью специальной щетки. После обработки обязательно побрызгайте болтовое соединение WD-40 и дайте время отмокнуть.

Обратите внимание! Что процесс замены тяг идентичен поэтому описывать, как меняется каждая тяга в отдельности нет смысла.

2. Бывает что с первого раза открутить не получится. Проведите повторную обработку вэдэшкой и выждите еще немного времени.

Для большей эффективности можно взять ключ с большим «плечом» и отворачивайте гайку (конечно, если вы работаете лежа под машиной, то такой вариант вряд ли подойдет).
3. Как только гайка поравняется с краем болта, нанесите несколько ударов молотком, чтобы сместить болт с «насиженного» места, так как он обычно сильно прикипает во втулке.

4. С помощью ключа выкручивайте гайку полностью и доставайте болт, ели он не поддается воспользуйтесь выколоткой.

5. Если тяга была вырвана «живьем», то вам придется достать остатки крепления. Сделать это можно с помощью небольшой монтажной лопатки.

6. Теперь переходите ко второй части крепления. Здесь еще придется отвернуть нижнюю часть амортизатора, вытащить распорную втулку и отвести его в сторону, делается это для того что бы получить доступ к болту реактивной тяги

8. Гайки могут идти слишком туго–это нормально. Объясняется это тем, что для крепления используется самоконтрящаяся гайка. Ее особенность – наличие капронового «бортика» по краю, который делает соединение более плотным.
11. Дальше – сложнее. Особенность конструкции такова, что болт устанавливается со стороны редуктора. Как следствие, бить по болту не очень удобно – для этого нужно раскрутить все лишнее с левой стороны (снять тормозной диск, достать полуось и так далее).

Конечно, выполнять такие работы – это серьезная затрата сил и времени, поэтому такой работой заниматься нет смысла. Попробуйте зачистить соединение щеткой, обработать WD-40 и после этого сделайте попытку выкручивания фото 2.

Если снова ничего не выходит, то без болгарки уже не обойтись. Срезайте головку болта на промежутке между сайлентблоком и кронштейном. Аналогичную манипуляцию выполняйте и с другой стороны.

12. С помощью монтажной лопатки доставайте тягу из кронштейна.

Обратите внимание, что в случае трещины или поломки реактивной тяги не стоит ее заваривать или пытаться восстанавливать другим способом – это опасно.

Лучше установить новую тягу и больше не переживать за возможный выход из строя узла.

Установка тяги производится по такому алгоритму

1. Устанавливайте тягу сначала в передний кронштейн. Перед тем как вставлять болт в подготовленное место, обязательно смазывайте его с помощью нигрола.

2. Вставляйте реактивную тягу в задний кронштейн. При этом не удивляйтесь, если отверстия совпадать не будут.

Если тяга была сломана, то под воздействием нагрузок мост постоянно перемещался. Это, в свою очередь, привело к смещению крепления.

Чтобы совместить отверстия, необходимо взять монтажную лопатку, упереть ее за кронштейн и выкручивать мост до совмещения отверстий. Как только отверстия проемы станут на один уровень, вставляйте болт и закручивайте гайку.

Путем простых манипуляций, вы сможете самостоятельно заменить реактивную тягу и сэкономить немного средств на посещении СТО.

Главное – не пропустить момент выхода тяги или втулки из строя. Удачи на дорогах и конечно же без поломок.

ВАЗ-2107, реактивная тяга: назначение, ремонт, замена

ВАЗ-2107 – последняя модель из классики. Этот автомобиль был создан на базе советской «пятерки». Последняя, в свою очередь, берет свое начало с 2106, а та – с «тройки» и «копейки». К чему это все? Несмотря на различные доработки, многие элементы у этих машины были похожими (если не идентичными). У всех ВАЗов классических моделей одинаковая схема подвески. Спереди – независимая с винтовыми пружинами, сзади – зависимый мост с тягой Панара. Ее также называют реактивной. Именно об этом элементе мы сегодня и поговорим.

Назначение

Стоит отметить, что данная тяга использовалась автопроизводителями еще задолго до появления классики. Так, элемент применялся на машинах с зависимой рессорной подвеской. Конструкция тяги не менялась годами. На «семерке» данный элемент являет собой длинную металлическую трубу, установленную под днищем около заднего моста.

Крепится деталь к кузову посредством резинометаллических втулок. Для чего нужна на автомобиле ВАЗ-2107 реактивная тяга? Данный элемент призван исключить поперечную раскачку автомобиля. Поскольку сзади на «жигулях» была зависимая подвеска, эта машина сильно кренилась в поворотах. Чтобы стабилизировать ее корпус и увеличить безопасность, машина комплектуется реактивной тягой.

ВАЗ-2107 укомплектовывается элементом из упругих сортов стали. Такой материал способен выдерживать высокие нагрузки долгое время и отлично работает на сжатие и на разрыв.

Неисправности

По сути, сама тяга не подвергается износу. Основные неисправности касаются мест соединения ее с проушиной. Обычно тяга ломается в районе сварных швов и втулок. Это происходит по нескольким причинам:

• Во-первых, данный участок наиболее слабый в конструкции и плохо выдерживает нагрузку. Поскольку подвеска постоянно терпит удары и вибрации, со временем втулки изнашиваются и могут вызывать посторонние шумы.
• Во-вторых, тяга находится под днищем. Ни для кого не секрет, что это место постоянно подвергается воздействию солей, грязи и прочих реагентов. В результате на поверхности тяги и в местах ее креплений появляется коррозия. Спустя время она разъедает металл настолько, что его прочности не хватает для гашения колебаний и тягу попросту выламывает.

Чтобы подобные проблемы не застигали владельца врасплох, нужно периодически контролировать состояние данного элемента. При наличии трещин и иных деформаций необходимо произвести замену реактивных тяг на ВАЗ-2107.

Признаки

Что может говорить о необходимости замены данного элемента? Если не брать во внимание внешний осмотр, определить неисправность тяги можно по характеру поведения авто. Со временем, втулки разбалтываются, и тяга больше не выполняет свою функцию.

Машина сильнее кренится на поворотах, также в салоне слышны глухие стуки. Это говорит о вышедших из строя сайлентблоках. Ну а если тяга проржавела и сломалась, часть ее просто будет волочиться по земле. Вряд ли можно не заметить подобную неисправность. Но как доехать домой, если тягу выломало в пути? Можно подвесить часть ее на какой-либо элемент под днищем (например, глушитель) при помощи проволоки и аккуратно двигаться до места стоянки и ремонта.

Реактивные тяги ВАЗ-2107 — цена

Отметим, что данные элементы являются взаимозаменяемыми с иными моделями ВАЗ семейства классика. В среднем, цена комплекта реактивных тяг ВАЗ-2107 составляет от одной до двух тысяч рублей. Среди качественных изделий отзывы отмечают тяги от производителя «Фенокс». Какова на эти реактивные тяги для ВАЗ-2107 цена? Стоимость комплекта составляет 1400 рублей. В эту цену входит:

• Поперечная тяга.
• Продольная левая и правая.
• Продольная короткая.

Дополнительно в комплекте предусмотрены втулки реактивной тяги. Как заменить данный элемент? Об этом расскажем ниже.

Инструменты

Итак, для замены нам необходимо подготовить стандартный набор инструментов (головки, вороток), молоток, монтажную лопатку, а также универсальную смазку ВД-40. При отсутствии таковой можно применить любой аналог от производителя «Ликви Моли», «Маннол» и «Лавр».

Эти продукты ничуть не хуже справляется с закисшими болтами. Еще нам понадобится щетка по металлу. Ею мы будем зачищать головку болтов от скопившейся грязи.

Приступаем к работе

Тщательно очистив щеткой места соединения, обрабатываем их обильно универсальной смазкой. Нужно подождать, пока она полностью проникнет внутрь. Далее подбираем головку нужного размера (на 19) и откручиваем гайку, что держит тягу на свободной стороне. Если она туго идет, можно повторно брызнуть смазку на резьбовое соединение. Когда конец болта поравняется с гайкой, берем в руки молоток. Нужно нанести несколько ударов по болту и извлечь последний наружу. После этого переходим ко второй стороне. Для ее снятия нужно раскрутить нижнее крепление амортизатора.

Далее достать распорную втулку упругого элемента. Так мы получим доступ ко второму болту реактивной тяги ВАЗ-2107. Если гайки плохо откручиваются, и не помогает даже смазка, можно срезать болт болгаркой. Обратите внимание: не стоит выбивать данный элемент молотком, поскольку он находится близко к редуктору. На следующем этапе необходимо достать остатки самой тяги наружу.

Установка

Если была использована болгарка, важно удалить все остатки креплений монтажной лопаткой. Как далее производится замена реактивных тяг ВАЗ-2107? После этого устанавливается новый элемент в прежние места креплений. Но при установке могут возникнуть трудности. Поскольку старая тяга уже не справлялась со своей задачей, мост мог «уехать» на несколько градусов в сторону.

Чтобы новая тяга нормально закрепилась, уприте монтажную лопатку в кронштейн и выкрутите мост до тех пор, пока отверстия не будут совпадать. Далее закрутите все болты и гайки. Ту же самую процедуру производят и на второй стороне. Для закручивания используется тот же вороток и шестигранная головка на 19.

В заключение

Итак, мы выяснили, для чего используется на автомобиле ВАЗ-2107 реактивная тяга и как ее можно заменить. Как видите, элемент легко меняется в гаражных условиях без привлечения помощников. Стоимость новой тяги невелика, поэтому при неисправности оттягивать с ее заменой не стоит. Это лишь создаст дополнительные трудности при последующей установке новой тяги.

Как поменять реактивные тяги на ВАЗ 2107 своими руками

Если автомобиль остаётся устойчивым во время движения, оно будет безопасным. Это правило в равной степени актуально для легкового и грузового транспорта. Исключением не стал ВАЗ 2107. Автомобиль никогда не мог похвастаться высокой управляемостью. Потому инженеры и разработали систему с реактивными тягами. Но даже такие элементы могут выходить из строя, вызывая вопросы о самостоятельной замене.

НАЗНАЧЕНИЕ РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

Реактивные тяги обеспечивают защиту от раскачиваний и потери управления на дороге, при резких поворотах и препятствиях. Ещё у ранних версий автомобиля появлялись подобные проблемы. Но внутри машин были только обычные рессоры, о системе с тягами никто ничего не знал.

Именно по этой причине транспортное средство доставляло немало проблем при управлении. Только со временем подвеску доработали. Устанавливалась система, где была длинная штанга в количестве нескольких штук. На эту часть и шли основные нагрузки.

Классические машины ВАЗ 2107 и другие модели содержат следующий вариант комплекта реактивных тяг:

1. Длинные.
2. Короткие.
3. Большая поперечная, которая служит и основой для всей системы.

Место установки – около автомобильной оси, расположенной сзади. Взгляду система открывается только из смотровой ямы, где обычно проводятся ремонтные работы, если проводится замена реактивных тяг.

НЕИСПРАВНОСТИ РЕАКТИВНЫХ ТЯГ И ВОЗМОЖНЫЕ ПОСЛЕДСТВИЯ

Если из-за нагрузок ось будет раскачиваться или смещаться, удар примет реактивная тяга. Появление дефектов у деталей приводит к ухудшению общего поведения транспорта.  Поменять повреждённые части нужно как можно быстрее.

Следующие факторы часто становятся причиной поломок:

• Воздействие химикатов из составов для дорог в зимнее время;
• Воздействие скручивающих нагрузок. Происходит чаще при столкновениями с препятствиями. Только снижение скорости перед указанными элементами уменьшает риски;
• Нагрузки статического характера. Этот фактор только уменьшают отсутствием перегрузок, окончательно избавиться от него невозможно при эксплуатации тяг на ВАЗ 2107.

Деформацию, сколы и трещины важно выявлять своевременно, для чего организуют периодическую проверку всей системы. Сварочные швы и сайлентблоки – слабые места, которым во время проверок отводится больше всего внимания.

Сайлентблок любого типа – резиновый, поэтому их износ происходит быстрее по сравнению с металлическими деталями. Из-за их износа появляются люфты, становящиеся препятствием для стабилизирующей функции. Сварные соединения, когда ломаются, тоже приводят к неприятным последствиям. Снять их рекомендуется как можно быстрее.

При сломанных деталях управление транспортом хуже. К этому добавляется и нестабильное поведение кузова, когда появляются дефекты у тяг реактивных.

ПРОВЕРКА СОСТОЯНИЯ РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

100 тысяч километров пробега – на такой срок хватает новых деталей от автомобиля, согласно существующим инструкциям. Но реальный срок службы редко превышает 80 тысяч километров, если учесть реальные условия.

Те же инструкции говорят, что проверки рекомендуется организовывать каждые 20 тысяч километров. И здесь мастера рекомендуют сократить срок на 5-10 тысяч км, чтобы было проще избежать неприятных сюрпризов. Без смотровой ямы и монтажной лопатки не обойтись, только так реактивная тяга открывается для обзора и других действий.

Последовательность проверки

Действия не такие уж и сложные:

1. Установка транспорта на смотровую яму, либо на эстакаде;
2. Лопатки для монтажа вставляют позади проушин тяги;
3. Лопаткой упираются в кронштейн реактивной тяги. Предпринимается попытка сдвига детали, вместе с сайлентблоком. Если действие удалось – значит, деталь изношена, требуется её замена;
4. Повторение аналогичного порядка действий с каждым сайлентблоком. При смещении в стороны на несколько мм необходимость замены очевидна.

Сами штанги вместе с проушинами тоже проверяют на предмет износа. При обнаружении любых дефектов и в этом случае проводится замена втулок и остальных деталей.

Видео проверка реактивных тяг на ВАЗ 2107

ВЫБОР РЕАКТИВНЫХ ТЯГ

Детали относятся к разным производителям, между ценами которых часто появляется разница в несколько раз. Производство предполагает применение пружинящих видов стали в качестве основы. Ещё при покупке легко выявить наличие брака в том или ином случае. Надо осмотреть деталь, особенно в местах сварки. Если есть сколы и трещины – от покупки рекомендуют отказаться.  Крепление не должно быть повреждено.

Лучше обращаться к представителям проверенных магазинов. Главное – не забыть взять чек, благодаря которому упрощается процедура оформления возврата при необходимости.

ЗАМЕНА РЕАКТИВНЫХ ТЯГ НА ВАЗ 2107

Надо заранее подготовить комплект с инструментами, расходными материалами. Их основной список выглядит следующим образом:

• Молоток;
• Комплект с рожковыми ключами. Усиленный двойной тип деталей иногда трудно снять без дополнительных инструментов;
• Лопатки для монтажа;
• WD-40 – этим составом снимают ржавчину;
• Комплект с новыми реактивными тягами, в том числе должна быть поперечная.

Когда всё готово, приступают к самой работе.

Снятие реактивных тяг

Снятие старых деталей – первый шаг, с которого начинают работу.

Процесс предполагает такую последовательность:

1. Металлическую щётку используют, чтобы очистить от ржавчины и грязи резьбовые соединения. Затем для обработки берут состав WD-40. Требуется подождать некоторое время, прежде чем работа будет продолжена. Инструкция актуальна и для модели классик.
2. Полное откручивание гайки, за счёт которой шайба держится на свободной стороне. Этот процесс идёт тяжело, лучше взять длинный ключ, при необходимости повторно обработать поверхность составом WD-40.
3. Демонтаж болта с гайкой, переход к другой стороне. Задние части демонтируются почти таким же способом.
4. Откручивание гайки от крепления нижнего амортизатора. Болт с распорной втулкой тоже достают.
5. Сдвиг в сторону самого амортизатора. Иначе не получить доступа ко второму болту.
6. Резьбу болта очищают металлической щёткой, потом ещё раз применяют WD-40.
7. Гайку откручивают, вытаскивают болт. Резинка тоже меняется при необходимости.

Болт просто срезают, если гайку не получается открутить. Снятие реактивных тяг предполагает применение лопатки для монтажа. Остатки крепления необходимо удалять, если болт пришлось срезать.

Обратная заварка трещин не поможет при их появлении на поверхности. Шов потом всё равно не выдерживает нагрузки. Такие детали подлежат только замене в полном объёме.

Ремонт и установка реактивных тяг

Повторное использование допустимо только при уцелевшей металлической части. Резиновые сайлентблоки в любом случае подлежат замене. Из проушин извлекают старые детали, а потом монтируют новые. Обработка поверхности чистящими средствами для посуды упрощает этот процесс.

Новые тяги устанавливаются в следующем порядке:

• Проушина тяги монтируется в передний кронштейн;
• Закрепляющий болт смазывают нигролом, литолом. Всё вставляют в кронштейн, затягивают гайкой;
• Проушину тяги вставляют в задний кронштейн реактивной тяги;
• Вставляют болт со смазкой, потом закрепляют гайкой.

Допустима ситуация, когда друг с другом не совпадают отверстия у проушины тяги и кронштейна. Тогда берут монтажную лопатку, при возможности исправляют текущее положение.

Нижнюю часть амортизатора сзади закрепляют, когда основная часть работы завершена.

Видео меняем реактивные на ВАЗ 2107

ЗАМЕНА ВТУЛОК И САЙЛЕНТБЛОКОВ НА ТЯГАХ ВАЗ 2107

Сайлентблоки со втулками относятся к одноразовым деталям, для которых проводится сразу замена. В условиях гаража восстановление деталей становится невозможным. Для замены потребуется обзавестись такими вещами:

1. Бородок 10-миллиметрового диаметра.
2. Молоток.
3. Запрессовочное приспособление. Оно может понадобиться и, когда ремонтируют задний мост.

Последовательность действий

Следуют вышеизложенным инструкциям, снимая тягу. Детали надо заранее обработать жидкостью WD-40. Металлическая щётка помогает избавиться от грязи и пыли. Далее действия выполняются согласно указанному алгоритму:

• После снятия тяги втулка должна извлекаться без проблем;

Но такое поведение характерно для деталей без серьёзной ржавчины, с сильным износом. Иначе придётся использовать молоток, чтобы выбить конструкцию со своего места. Бородок вставляется внутрь предварительно.

• От сайлентблока избавляются, если резиновая часть повредилась слишком сильно. Отвёрткой или монтажной лопатой поддевают части, которые мешают всё освободить;
• Острым ножом или наждачной бумагой тщательно прочищают поверхность проушины внутри. Остатки резины и ржавчины должны после этого исчезнуть полностью;
• В проушину ставят новую втулку, проводят запрессовку с помощью нового оборудования;
• Бородок помогает справиться с этой частью работы. Главное – действовать осторожно во избежание повреждений.

ЗАКЛЮЧЕНИЕ

Машину не придётся отгонять в сервисный центр, чтобы грамотно заменить реактивные тяги на ВАЗ 2107. Работа без проблем выполняется своими руками. Надо только точно следовать инструкциям, тогда с процессом справится любой мастер, даже начинающий.

Источники

• 7vaz.ru/remont/zamena-reaktivnyh-tyag-svoimi-rukami.html
• auto.mirtesen.ru/blog/43001004493/VAZ-2107,-reaktivnaya-tyaga:-naznachenie,-remont,-zamena
• drive2.ru/l/480859866609483873/
• bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/reaktivnyie-tyagi-vaz-2107.html
