Здравствуйте ребятки, решил начать свой блог с замены рулевых наконечников на ВАЗ 2101-2107…
Все началось с того, что я решил проверить состояние пыльников рулевых тяг на своей ласточке…
Вроде бы все было нормально, но не тут то было… на наконечниках слева и справы были порваны пыльники…
При откручивании гайки на наконечнике я сорвал резьбу(видно они никогда не откручивались… даже WD-40 не помогла) после этого я просто срезал болгаркой, чтобы не парится. Снял без особых усилий.

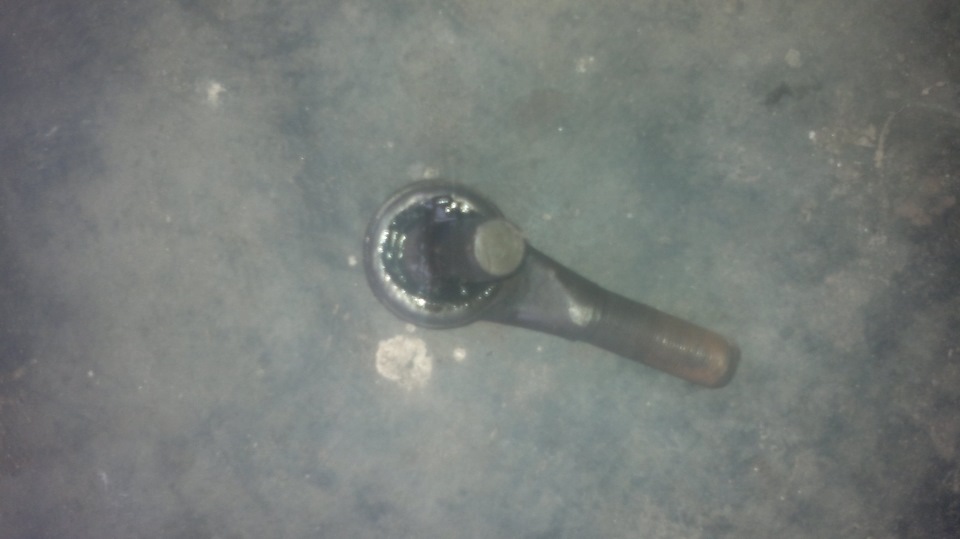

Наконечник был хорошим, мне даже стало его жалко… но ничего не поделаешь, придется заменить.

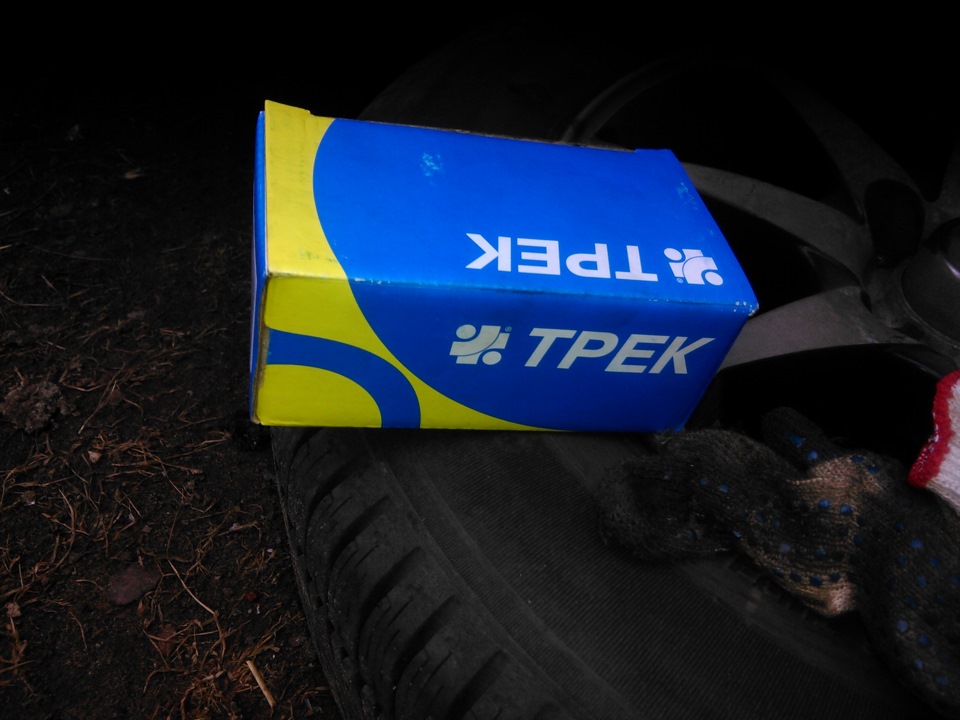

Пришлось идти в магазин, хорошо что он находится в 10 минутах от дома…
Главное его нужно закрутить на столько, на сколько был закручен старый наконечник, А ТО ПРИДЕТСЯ ДЕЛАТЬ СХОД РАЗВАЛ)))) В моем случае, чтобы замерить расстояние, я посчитал количество витков резьбы до сгона на старом наконечнике(это нужно делать заранее, когда стоит еще старый наконечник).После замены наконечника рулевой тяги слева, я решил посмотреть что творится справа)))))
Снял пыльник, а под ним ужас! смазки вообще не было и пальцу пришел п*издец(ходил туда сюда), решил так же заменить наконечник)
Сходил в магазин, поставил и все ГУД)))))
Как заменить рулевые наконечники без затрат на регулировку схождения колес?
Срок службы наружных шарниров рулевых тяг, называемых ещё наконечниками, сильно зависит от их исходного качества, стиля езды и гладкости дорожного покрытия. В любом случае, эти расходники приходится менять достаточно часто, поскольку малейшие люфты в шарнирах недопустимы. Помимо звукового сопровождения, это крайне негативно сказывается на долговечности шин и общей безопасности управления автомобилем.
Процедура замены достаточно проста и может быть выполнена самостоятельно, без применения сложного специализированного оборудования.
Проверка состояния деталей
Наличие люфта в соединении надо проверять при каждом техническом обслуживании машины. Для этого вполне достаточно при нагруженной весом машины подвеске с силой покачать одной рукой рулевую тягу, вторую руку, удерживая на шарнире наконечнике. При наличии износа явственно ощутиться люфт шарового пальца.
Можно применить рычаг (монтировку), но при этом есть опасность принять нормальный люфт подпружиненного пальца за износ. Те же возможности ошибок имеет диагностика покачиванием колеса, при этом будут выбираться люфты в других деталях и возникнут маскирующие стуки.
Методика работы
Нужно произвести следующие действия:
1. Вывесить машину и снять колесо, не забыв установить надёжную страхующую подставку.
2. Очистить детали металлической щёткой и пролить соединения проникающей жидкостью, например WD-40 или ее аналогом. Это смеси уайтспирита с антикоррозийными и смазывающими добавками.
3. Ослабить гайку крепления пальца и контровочное соединение узла регулировки схождения. Достаточно одного оборота. Резьбу гайки пальца лучше пройти несколько раз до свободного вращения.
4. Установить съёмник на шаровое соединение. Съёмники бывают разными по конструкции, удобнее всего использовать приспособление в виде клиновой вилки, достаточно пары сильных ударов в её торец. Винтовой съёмник не всегда справляется сам, ему надо помочь резким ударом молотка по сошке поворотного кулака.
5. При отсутствии съёмника можно создать натяг в соединении при помощи той же монтировки, после чего наносить резкие удары по краю сошки. Палец отсоединится с характерным щелчком. Останется только открутить наконечник по резьбе тяги и установить новый.
Недостатком такой простой замены является необходимость сразу же провести операции по регулировке углов установки колёс, как говорят, развал-схождение. Надо при этом помнить, что замена наконечника на развал никак не влияет, изменяется только схождение колёс.
Если подойти к работе аккуратно, иметь при этом в наличии достаточно большой штангенциркуль или рулетку и понимать принципы регулировки схождения, то дополнительных затрат можно и избежать.
Для этого надо с максимально доступной точностью выполнить следующие операции:
1. До начала отворачивания гаек нанести две метки. Первая должна располагаться точно в центре окружности тыльной части шарового шарнира. Там обычно бывают кольцевые выштамповки или завальцовки. Их центр и надо вычислить, хотя бы при помощи штангенциркуля. В найденном центре желательно сделать небольшое углубление лёгким ударом острого керна. Внимательно проверить, нет ли малейшего смещения метки от центра. Повторить процедуру на новом наконечнике.
2. На рулевой тяге, изнутри от резьбового соединения, нанести кольцевую риску, лежащую точно в плоскости, перпендикулярной оси тяги. Ровно и аккуратно.
3. При помощи штангенциркуля или рулетки измерить и записать расстояние между нанесёнными метками.
После установки нового наконечника вращением регулировочного соединения добиться такого же результата. Законтрить резьбы.
Несмотря на возможность сохранить таким способом бывшие ранее углы схождения, всё же посетить стенд будет надёжней и спокойней. Угол схождения вполне доступен для измерения и в гаражных условиях самостоятельно, можно найти различные методики в многочисленных советах домашних мастеров по ремонту собственных автомобилей.
Замена наконечника рулевой тяги ВАЗ 2101 — 2107
Из собственного опыта и отзывов старших людей напрашивается вывод, что наконечники рулевых тяг служат намного меньше. Чем это грозит владельцу автомобиля?
Длинный наконечник рулевой тяги
Попробуем разобраться с причинами и неисправностями рулевых тяг. Рулевая тяга автомобилей ВАЗ 2101 — 2107 в строении довольно проста, литой корпус в который вставлен металлический палец, он окружен пластмассой в которой имеет свойство поворачиваться. Сверху этот небольшой и простой механизм закрыт резиновым пыльником.
Строение очень простое, но ответственность на эти детали положена очень большая — стоит пальцу вырваться с корпуса и авария неизбежна. Колесо просто станет не управляемым. Как же вовремя распознать и устранить неисправность?
Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107
- Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
- Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.
Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.
Замена наконечников рулевых тяг ВАЗ 2101 — 2106
Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.
Съемник наконечников рулевых тяг
Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.
Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.
Сюда бить молотком
Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.
Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.
Замер наконечников
После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.
После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.
