Задние фонари ВАЗ 2107: схема подключения
В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины. Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля.
УСТРОЙСТВО И ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ ЗАДНИХ ФОНАРЕЙ ВАЗ-2107
Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:
- левого и правого рассеивателей;
- левого и правого токопроводников;
- двух ламп мощностью 4 Вт и двух патронов к ним;
- шести ламп мощностью 21 Вт и шести патронов к ним;
- четырёх гаек М5.
Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:
- отсутствие массы на фонаре;
- перегорание лампы;
- окисление контактов;
- обрыв или перетирание проводки;
- выход из строя контактов разъёма и др.
НЕТ МАССЫ
Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:
- стоп-сигнала (красный);
- габаритных огней (коричневый);
- противотуманных ламп (оранжево-чёрный);
- лампы заднего хода (зелёный);
- указателя поворотов (чёрно-голубой).
ПЕРЕГОРЕЛА ЛАМПА
Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:
- Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;
Пластиковая заглушка заднего фонаря ВАЗ-2107 крепится на четырёх пластмассовых винтах - Ключом на 10 открутить 4 гайки, на которых крепится фонарь;
Гайки крепления заднего фонаря ВАЗ-2107 откручиваются ключом на 10 - Отсоединить разъём электропитания;
Чтобы извлечь фонарь и заменить лампы, необходимо отсоединить разъём электропитания - Извлечь блок-фару и заменить перегоревшую лампу.
ОКИСЛИЛИСЬ КОНТАКТЫ
Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.
Много встречаются машин, у которых задние фонари вообще не работают, или работают наполовину, другие не включают поворотники, едут с включёнными задними противотуманками. Я к таким ездунам не отношусь. Делаю все, чтобы в моей машине работало, как и положено, чтобы было видно мох сигналов и не слепило.
ОБРЫВ ПРОВОДКИ
Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.
ВИДЕО: КАК УЛУЧШИТЬ РАБОТУ ЗАДНИХ ФОНАРЕЙ ВАЗ-2107
ВЫХОД ИЗ СТРОЯ КОНТАКТОВ РАЗЪЁМА
Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.
СХЕМА ПОДКЛЮЧЕНИЯ
На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:
- 1 — масса;
- 2 — стоп-сигнал;
- 3 — габаритные огни;
- 4 — противотуманные огни;
- 5 — фонарь заднего хода;
- 6 — указатель поворотов.
ГАБАРИТНЫЕ ОГНИ
Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.
На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:
- лампы, сигнализирующей о работе габаритов;
- подсветки номерного знака;
- лампы подкапотного света.
Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:
- подсветки приборов;
- лампы освещения прикуривателя;
- подсветки вещевого ящика.
Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.
СТОП-СИГНАЛ
Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.
Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.
В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.
Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.
ФОНАРЬ ЗАДНЕГО ХОДА
Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:
- освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
- информирования других участников движения о том, что автомобиль перемещается задним ходом.
Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.
В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.
ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ
Включить задние противотуманные фонари ВАЗ-2107 можно третьей кнопкой слева из четырёх, расположенных под рычагом управления КПП. Следует помнить, что противотуманный свет включается только при включённом ближнем свете фар. В цепь противотуманных фонарей подключён предохранитель F9.
ТЮНИНГ ЗАДНИХ ФОНАРЕЙ ВАЗ-2107
Добавить эксклюзивности своей «семёрке» можно с помощью одного из доступных сегодня вариантов тюнинга задних фонарей. Видоизменить задние световые приборы можно с помощью:
- использования светодиодов;
- нанесения тонировочного слоя;
- установки альтернативных фонарей.
Тонировка фонарей выполняется плёнкой или специальным лаком. В отличие от тонировки передних фар, за которую можно получить штраф, к задним фонарям у госавтоинспекции в этом случае вопросов, как правило, не возникает. Главное, чтобы цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы должны быть красными, указатели поворотов — оранжевыми, фонарь заднего хода — белым.
Не знаю, как у кого — но у меня упирался вопрос в отражатель — он явно мешает этому девайсу! Я советую попробовать сделать это на старом заднем фонаре, применив орстекло вместо штатного! То есть стекло заднего фонаря заменяется на орстекло — но тут уже напрашиваются светодиоды и на попонотники, и на стопы, и на габарит — всё делается экспериментальным путём!
ВИДЕО: КАК ПРЕОБРАЖАЮТСЯ ЗАДНИЕ ФОНАРИ «СЕМЁРКИ» ПОСЛЕ ТЮНИНГА
Использование светодиодов позволяет:
- снизить энергопотребление;
- увеличить быстродействие;
- усилить информативность;
- повысить яркость задних фонарей по сравнению со штатным световым оборудованием.
На дешёвой светодиодной ленте однозначно получатся еле видные днём точки, здесь даже оспаривать нечего. Купишь дорогие хорошие модули — будет ещеёсравнимо со стоком по яркости, но по деньгам выйдет очень дорого.
Вместо базовых задних фонарей ВАЗ-2107 любители тюнинга, как правило, устанавливают:
- спортивную версию с четырьмя круглыми и двумя прямоугольными светильниками;
Спортивная версия тюнинга задних фонарей ВАЗ-2107 предусматривает 4 круглых и 2 прямоугольных светильника - вариант skylain с тремя круглыми и двумя прямоугольными светильниками;
Вариант тюнинга skylain использует 3 круглых и 2 прямоугольных светильника - так называемые «реснички»;
«Реснчки» — один из наиболее востребованных способов тюнинга задних фар ВАЗ-2107 - другие видоизменения.
ПОДСВЕТКА НОМЕРА ВАЗ-2107
Для освещения номерного знака в автомобилях ВАЗ-2107 используются лампы типа АС12–5-1 (C5W). Включается подсветка номера выключателем наружного освещения — первой слева кнопкой под рычагом переключения передач. Для замены лампы подсветки номерного знака необходимо поднять крышку багажника, крестообразной отвёрткой открутить два самореза, удерживающих фонарь подсветки и извлечь плафон из корпуса фонаря, после чего заменить лампочку.
Задние фонари автомобиля ВАЗ-2107 являются ключевым элементом системы освещения и выполняют целый ряд функций, связанных с безопасностью транспортного средства. Правильная эксплуатация и своевременное техническое обслуживание позволят продлить жизнь задним фонарям и обеспечить комфортное и безаварийное вождение. Придать своему автомобилю более актуальный внешний вид можно с помощью тюнинга осветительных приборов, в том числе задних фонарей.
Схема подключения и замена ламп задних фонарей ВАЗ 2107
Схема подключения
Все лампочки заднего фонаря ВАЗ 2107 расположены на одной печатной плате с шестиштырьковым разъемом, вырезанным прямо на этой плате.
На этот разъем надевается колодка с проводами разного цвета:
Номер контакта | Назначение | Цвет провода | |
Левый фонарь | Правый фонарь | ||
1 | общий | черный | |
2 | стоп-сигнал | красный | |
3 | габаритный свет | коричневый | желтый |
4 | противотуманный свет | черно-желтый | |
5 | задний ход | зеленый | |
6 | указатель поворота | черно-синий | синий |
Все провода собраны в жгуты, которые идут к монтажному блоку и подключаются к колодкам Ш12 и Ш13. После прохождения через предохранители (расположены в монтажном блоке) провода выходят на соответствующие переключатели – как ручные, так и автоматические (сигнал торможения).
Более подробно со схемой подключения можно познакомиться на рисунке ниже.
Как улучшить и сделать ярче
Задние фонари любого автомобиля – это безопасность вождения. Именно они показывают идущим сзади машинам, что мы собираемся делать или уже делаем. В ясный день яркости штатных ламп в фонарях может быть недостаточно, поэтому имеет смысл эту яркость увеличить.
Неприятностями такая доработка не грозит, поскольку даже яркими «стопами» или «поворотниками» ослепить невозможно. Как повысить яркость с минимальными затратами? Самый простой вариант – заменить штатные лампы галогенными, создающими больший световой поток.
Такие лампы можно установить на задний ход, стоп-сигнал и указатель поворотов. На противотуманный свет их ставить не стоит. Данная мощность при длительной работе просто расплавит стекло.
Важно! При установке таких ламп могут перегорать предохранители, отвечающие за их работу. Вопрос решается установкой предохранителей большего номинала.
Но они, конечно, в задние световые приборы не подойдут. Для их розжига необходимо приличное время – до 5 сек. и более, а лампы задней фары должны реагировать молниеносно. Мы же не хотим, чтобы стоп-сигнал загорался уже тогда, когда в нас въехали. Да и поворотник, разок мигнувший уже после выполнения маневра, безопасности не добавит. К тому же ставить недешевые блоки розжига на стоп-сигналы по меньшей мере глупо.
Но «галогенки», конечно, не лучший вариант – лампы накаливания, особенно галогенные, плохо переносят постоянное включение/выключение и будут быстро перегорать. Лучший вариант – светодиодный источник света, создающий повышенный световой поток.
Более трудоемкий вариант – самостоятельная установка светодиодов или светодиодной ленты. Хорош он тем, что не только увеличит яркость светового прибора, но и улучшит его внешний вид.
Тюнинг светодиодами
Тюнинговать будем светодиодными модулями и светодиодной лентой со светодиодами 5050 мощностью 0.21 Вт каждый.
Снимаем задние фонари, демонтируем с них стекло, плату и откладываем их в сторону. Стекло дорабатывать, естественно, не будем. Теперь из органического стекла или любого другого подходящего материала вырезаем вставки для окна сигнала торможения и указателя поворотов. В противотуманном свете и сигнале заднего хода оставим штатные лампы.
Теперь режем ленту на полоски по 9 светодиодов. Режем строго по намеченным производителем местам – они отмечены на ленте чаще всего пиктограммками ножниц.
Всего понадобится 5 отрезков для сигнала поворота и две для габаритного света. Спаиваем отрезки между собой, соблюдая полярность (отмечена на ленте). Для поворотов и габаритов, естественно, отдельно.
В сигнале торможения будет стоять три модуля, их тоже спаиваем между собой. При помощи двустороннего скотча приклеиваем ленты поворотов и над ними одну ленту габаритного света на вставку. Саму вставку устанавливаем на место и фиксируем при помощи герметика. Провода питания выводим через отражатель в отверстие для лампы поворота – ее все равно не будет.
Важно! Ленту, отвечающую за габаритный свет, подключаем так, чтобы она светилась красным. Для этого нужно подать питание на контакты +12V и R.
То же самое делаем и с модулями – приклеиваем их на вставку стоп-сигнала, вставку приклеиваем на место с помощью герметика.
Теперь при помощи этого же герметика приклеиваем вторую ленту габаритных огней на место, указанное на фото стрелками. Клеим, естественно, ребром к перегородке.
С платы снимаем лампочки указателя поворотов, габаритного света и сигнала торможения. К соответствующим дорожкам платы (см. фото из раздела «Схема подключения») припаиваем провода от наших новых осветительных приборов. При этом соблюдаем полярность: минус ленты и модулей – к дорожке «масса», плюсы – к дорожкам, которые питали соответствующие лампочки.
Устанавливаем плату на место, собираем фонарь, устанавливаем на машину, подключаем разъем питания. Включаем, проверяем.
На фото включен стоп-сигнал и габаритный свет, который превратился в полоску. Стоп-сигнал кажется желтым, на самом деле он ярко-красный – это просто плохая цветопередача камеры. Указатель поворотов не включен, и очень хорошо видно проблему: сквозь стекло просвечивают светодиоды, что, мягко говоря, не совсем эстетично. Мы явно поторопились с установкой фонаря. Что ж, придется решить этот вопрос тонировкой. Она не только спрячет светодиоды, но и украсит автомобиль.
Тонировка
Провести эту операцию можно двумя способами: при помощи тонировочной пленки и специальным тонировочным лаком. Мы попробуем оба.
Тонировка лаком
Идем в автомагазин и покупаем специальный тонировочный лак. Снимаем фару, с фары снимаем стекло. Некоторые просто заклеивают кузов малярным скотчем и тонируют прямо на машине, но мы так не станем делать. Стекло тщательно моем и сушим.
Внимательно читаем инструкцию к лаку (он в аэрозольном баллоне) и покрываем стекло первым слоем, распыляя лак с расстояния 25-30 см. После высыхания слоя наносим второй и после его высыхания проверяем результат, собрав фару и подключив ее к бортовой сети.
Главное, не перестараться с тонировкой. С одной стороны, толстый слой лака будет иметь весьма презентабельный вид, с другой – он сильно ослабит свет лампочек. Мы будем красить без фанатизма, в два слоя. Светодиоды и красное стекло стоп-сигналов сквозь него не просматриваются – этого достаточно. Устанавливаем фонарь на место и любуемся.
Тонировка пленкой
Тонировать пленкой можно на машине, так что световой прибор снимать не будем. Просто тщательно вымоем стекло. Отрезаем кусок пленки по размеру фонаря с припуском в сантиметр с каждой стороны.
Сбрызгиваем стекло слабым мыльным раствором, снимаем с пленки защитный слой и прикладываем ее к стеклу. При помощи резинового шпателя тщательно притираем пленку от центра к краям, выгоняя из-под нее воду. Обрезаем канцелярским ножом или острыми ножницами излишки и притираем края.
Еще один вариант тюнинга с самостоятельно установленными дискретными сверхъяркими светодиодами представлен на видео ниже. Здесь габаритный свет совмещен с сигналом торможения.
Штраф за тюнинг задних фонарей
Только что мы слегка доработали задние фонари своего ВАЗ 2107. Насколько это законно, и если нет, то на какие неприятности можно нарваться? В принципе, никаких прямых указаний по поводу задних световых приборов в законодательстве России нет, поэтому теоретически такой вид тюнинга (в разумных пределах) проводить можно.
На практике обычно так и происходит: если тюнинг не превращает автомобиль в сверкающую новогоднюю елку, сигналы задних световых приборов имеют нужный цвет, различимы и понятны другим участникам движения, то ГИБДД водителя не трогает даже с в меру тонированными стеклами.
Но если сильно захотеть, то выписать штраф на 500 рублей или «зарубить» техосмотр все же можно, поскольку российское законодательство запрещает менять конструкцию осветительных приборов автомобиля. «Запрещается изменять их количество, цвет и мощность лампочек, а также оклеивать их различными пленками». А задний фонарь – тоже световой прибор.
Так что если будем тюнинговать, то стоит делать это с умом, без фанатизма и руководствуясь здравым смыслом. В конце концов, это наша же безопасность.
P. S. В последнее время сотрудники ГИБДД всерьез взялись за автомобили со «спортивным» тюнингом (наверное, такие часто становятся причиной ДТП). Поэтому даже задний фонарь, тюнингованный под «спортивный», может повлечь серьезные неприятности.
С задним фонарем, фото которого приведено ниже, отвертеться от штрафа, а то и от более серьезных неприятностей будет крайне сложно (изменение конструкции автомобиля).
Почему не горят или мигают лампы — типовые неисправности
Почему могут не работать или мигать лампы в задних фонарях ВАЗ 2107? Чаще всего это может быть вызвано следующими причинами:
- перегорела лампа;
- перегорел предохранитель;
- плохой контакт в соединительных колодках;
- выгнивание или отгорание дорожек на печатной плате фонаря;
- плохой контакт в патронах ламп;
- обрыв или замыкание проводки на задние фонари ВАЗ.
С заменой ламп мы разобрались (см. раздел «Как поменять лампы»), перейдем сразу к предохранителям. Они расположены в монтажном блоке, а найти этот блок можно в моторном отсеке сразу за лобовым стеклом напротив пассажира. На фото ниже он обозначен цифрой 5.
По табличке, приведенной ниже, находим предохранитель, отвечающий за питание проблемной лампочки, проверяем его, при необходимости заменяем вставкой того же номинала.
Нумерация предохранителей, отвечающих за лампы заднего фонаря ВАЗ 2107
Номер | Номинал, А* | Что питает |
| F1 | 8 (10) | лампа заднего хода, печка, очиститель заднего стекла, сигнализатор обогрева заднего стекла |
| F8 | 8 (10) | указатели поворотов в режиме аварийной сигнализации |
| F9 | 8 (10) | противотуманные фонари, регулятор напряжения генератора (в отдельных модификациях) |
| F10 | 8 (10) | указатели поворотов, подсветка комбинации приборов, лампы индикации на панели приборов, приборы системы управления электропневмоклапаном карбюратора |
| F11 | 8 (10) | сигнал торможения, освещение салона |
| F14 | 8 (10) | габаритный свет (левая фара и правый задний фонарь), освещение номерного знака, подкапотная лампа |
| F15 | 8 (10) | габаритный свет (правая фара и левый задний фонарь), освещение приборов, прикуривателя, вещевого ящика |
* в графе «Номинал» в скобках указан номинал предохранителей старого монтажного блока.
Полезно. Как видно из таблицы, каждый предохранитель питает что-то еще. Если это «что-то» работает, в монтажный блок можно не лезть.
Ну а найти нужный предохранитель можно по рисункам ниже.
Теперь займемся фонарями. Снимаем крышку (см. раздел «Как поменять лампы»), выдергиваем колодку питания, снимаем плату. Внимательно осматриваем контакты колодки, при необходимости чистим. Осматриваем контакты разъема на плате, при необходимости чистим ученической стирательной резинкой (не наждачкой!).
Осматриваем дорожки, при необходимости восстанавливаем при помощи паяльника и тонкого монтажного провода. Выдергиваем лампы, осматриваем цоколи и контакты патронов. При необходимости чистим или поджимаем пружины (если лампа «болтается»).
Ну и проводка. Внимательно осматриваем жгуты питания фонарей, обращая особое внимание на места перехода жгута сквозь кузов и через его ребра. Перетертую изоляцию восстанавливаем изолентой, обрыв – при помощи паяльника (не скруткой!) и изоленты.
Полезно. Не помешает осмотреть и контакты колодок Ш12 и Ш13 монтажного блока – к ним подключаются провода, отвечающие за задние фонари (см. раздел «Схема подключения).
Так, с задними фонарями ВАЗ 2107 мы разобрались. Теперь мы сможем самостоятельно заменить в них лампочки, а при необходимости и починить.
CUSTOMные задние LED фонари на ВАЗ-2107

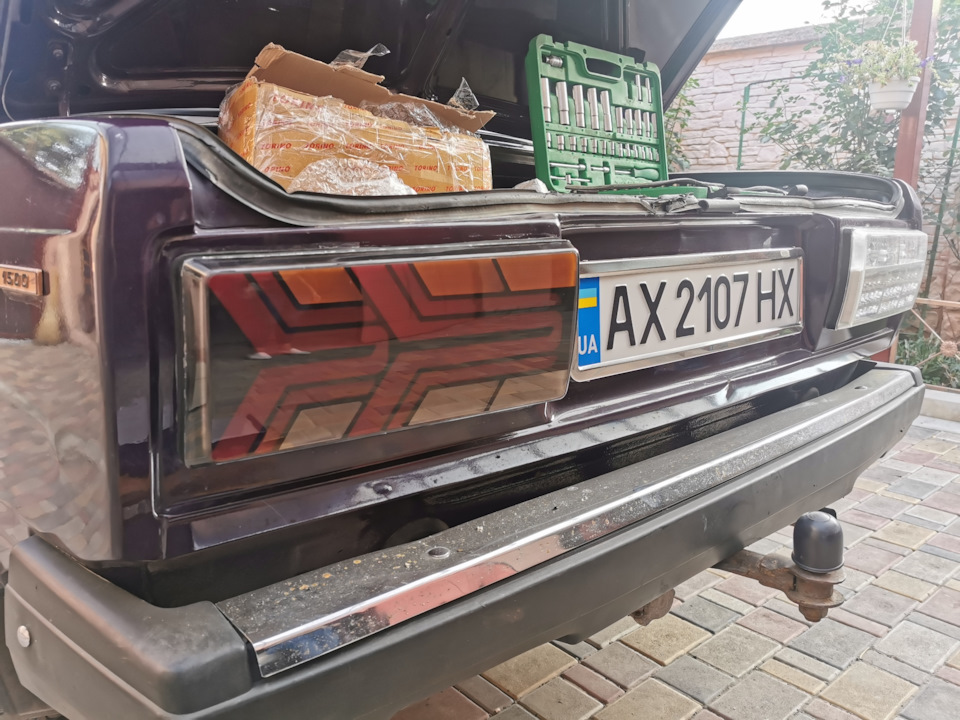

Ещё весной заказал себе у парнишки из Омской области dens99 задние фонари, полностью ручная работа, с использованием станка с ЧПУ для вырезания платы под светодиоды и рассеивателей.
Как изготавливались и как работают эти фонари можно посмотреть здесь:
Так как в данных фонарях отсутствуют противотуманки (уже есть замена им) и присутствует провод на постоянный плюс для работы модулей то прошерстив схему нашёл самый удобный способ загнать постоянный плюс для фонарей.
Но для того чтобы там появился постоянный плюс делаем перемычку в колодке Ш4 из 4 в 7 гнездо.
Теперь при подключении на стандартной колодке на 4 проводе вместо сигнала туманок появляется постоянный + (в дальнейшем хочу сделать через реле времени чтобы при выключении режима АСС через несколько секунд на данном проводе пропадало питание и лишнее напряжение не шло в багажник)

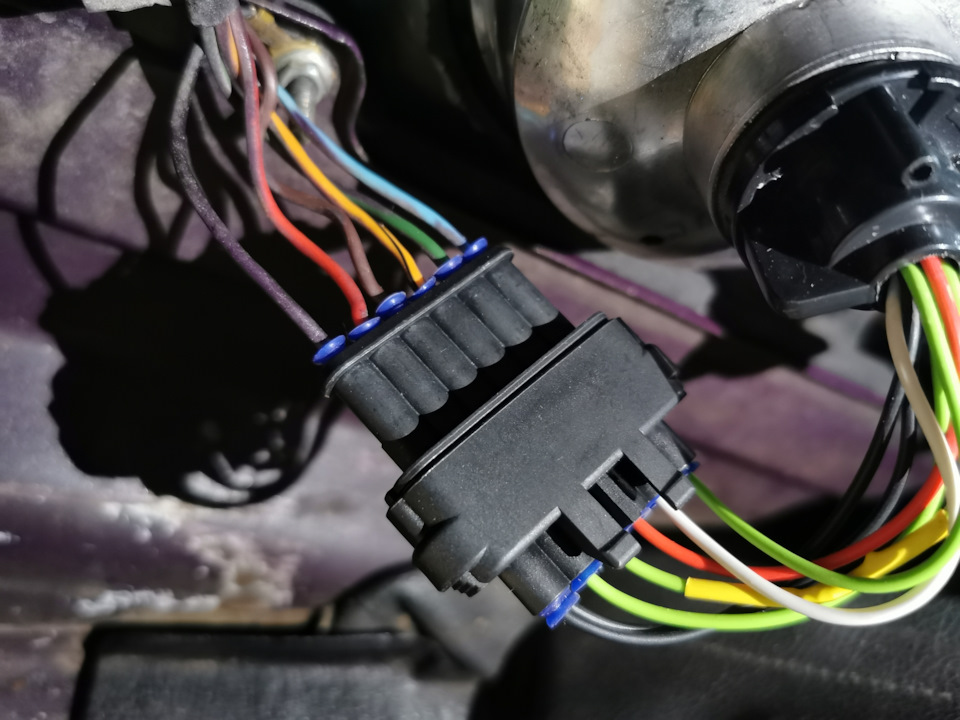

Для подключения использовал 6-pin разъёмы

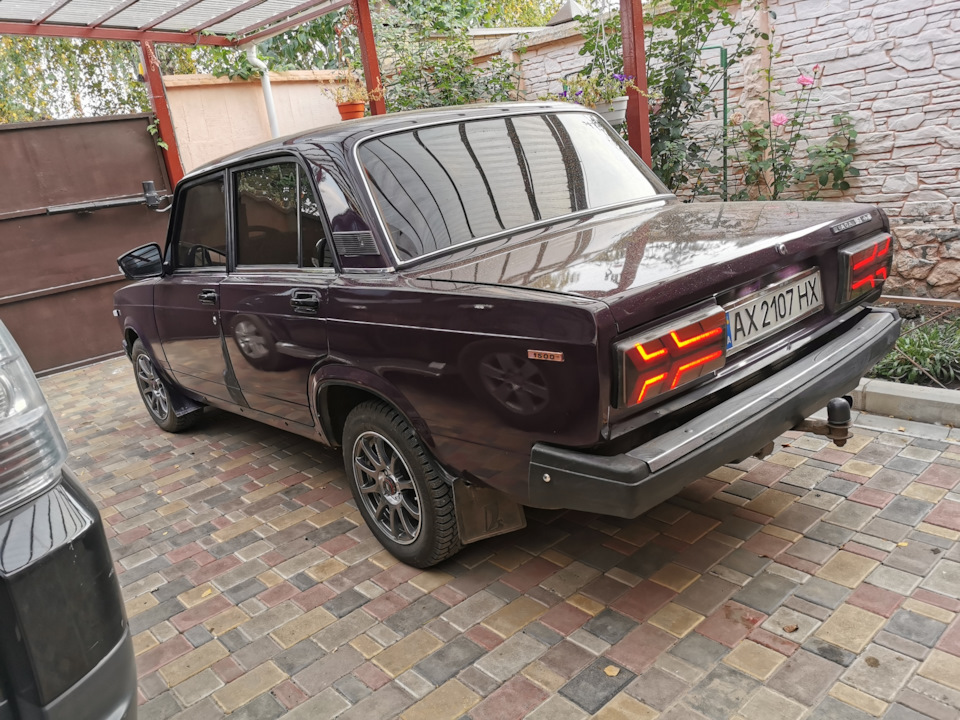

Только вот к сожалению нормальных фоток передающих реальное свечение сделать у меня не получается… Так как светит оно именно чисто красным цветом. А на фотках уходит в белый и оранжевый, сбоку более менее получается поймать цвет.
Другие его работы можно посмотреть у него на канале, там есть вся информация для связи с ним:
Всем удачи на дорогах ☺️
Чиним и модернизируем задние фонари автомобилей ВАЗ 2107
Автомобильная оптика в любом случае должна быть в работоспособном состоянии, поскольку от этого зависит безопасность автомобиля. Особенно, если речь идет о задних фонарях, ведь именно по ним водители авто, идущих сзади, могут узнать о маневрах, которые собирается совершить машина. По каким причинам не работают задние фонари ВАЗ 2107 и как их заменить — об этом мы расскажем ниже.
Причины поломки задних деталей системы освещения и действия водителя
- Первая причина — перегорание источника освещения, то есть лампы. Если это произошло, то скорей всего, работать не будет только одна фара. В данном случае источник освещения необходимо заменить.
- Если не горит стоп-сигнал, это может быть связано с неисправностями платы. В данном случае нужно либо ремонтировать плату путем перепайки вышедших из строя элементов или менять ее в сборке. Перепайку лучше доверить квалифицированному электрику, но если у вас есть опыт в проведении подобных ремонтных работ, то можете перепаять плату самостоятельно.
- Плохой контакт фары с проводкой. Необходимо произвести диагностику схемы. Если вы обнаружили, что контакт источника освещения с электросетью авто окислен или перегорел, то его надо либо зачистить, либо поменять. Окисление — это не проблема, гораздо хуже, если контакт перегорел, тогда необходимо искать причину перепадов напряжения.
- Обрыв проводки. Также одна из самых неприятных причин, по которым оптика не функционирует. Обрыв в электроцепи можно найти путем диагностики проводки с помощью мультиметра либо контрольной лампочки. Поврежденный участок подлежит замене.
- Перетирание проводов. Если на одном из участков цепи произошло перетирание, это может привести к тому, что фара будет работать нестабильно или не в полную силу. Скорей всего, на проводке питания повредилась изоляция, что привело к утечке тока. Поврежденный кабель следует поменять или дополнительно заизолировать при помощи изоленты.
- Вышел из строя переключатель, расположенный в салоне. Также возможен его плохой контакт с проводкой. Тщательно проверьте работоспособность переключателя, очистите контакты, если есть необходимость — замените устройство.
- Перегорел предохранитель, расположенный в монтажном блоке. Нужно проверить работоспособность предохранительного устройства и если есть необходимость — заменить его (автор видео — канал Джена Пон).
Демонтаж и замена фонарей сзади
Процедура замены задних фар осуществляется так:
- Сначала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумуляторной батареи.
- Затем откройте багажник авто и демонтируйте защитную накладку на фаре, отсоедините крепление и отключите разъем с проводкой от контактов на плате. Будьте осторожны, чтобы не повредить их.
- Используя торцевой ключ на 8, необходимо выкрутить четыре гайки, которые фиксируют заднюю фару. Сделав это, под гайкам шпилек вы сможете увидеть наконечники кабеля массы.
- Далее, необходимо осторожно извлечь заднюю фару из посадочного места. Чтобы поменять рассеиватель, его нужно извлечь из корпуса оптики.
- Процедура установки и сборки оптических элементов производится в обратном порядке.
Фотогалерея «Меняем фары своими руками»
Идеи тюнинга задних фар
Как можно усовершенствовать заднюю оптику в «Семерке»:
- Установка спортивной оптики. Такой фонарь включает в себя четыре круглым и два прямоугольных световых элемента.
- Следующий вариант — использование фар Skyline. Такие устройства оснащаются тремя круглыми световыми указателями, а также двумя прямоугольными и стоп-огнями, которые находятся над ними. В данном случае корпус изделия выполнен из прозрачной пластмассы, на которую нанесено покрытие из хрома.
- Установка так называемых ресничек вместо традиционных фонарей. Основным отличием ресничек является оригинальная форма, а также наличие диодных указателей поворотов. Как показывает практика, они отлично горят даже на ярком солнце.
- Использование тонировка стекла в качестве тюнинга. Можно купить как готовую к эксплуатации тонированную оптику, так и затонировать ее самостоятельно. Непосредственно сама процедура тонировки может быть осуществлена при помощи пленки либо специального лака. Следует отметить, что в тонированные устройства лучше установить более мощные источники освещения, чтобы обеспечить хорошую видимость сигналов.
- Также можно использовать диодные фары в классическом варианте. Такие изделия также можно купить в автомагазине или установить светодиодные элементы самостоятельно. Одной из основных причин, по которым владельцы «семерок» выбирают именно этот вариант, является быстрота срабатывания, а также хорошая яркость.
Задние фары на ВАЗ 2107
LADA 2107 является одним из самых популярных автомобилей классической серии. Модель ВАЗ 2107 выпускалась разными заводами в нашей стране и за рубежом в течение 30 лет, начиная с 1982 года. Машина позиционировалась на рынке как люксовая версия пятерки, в конструкцию которой были внесены определенные изменения. В частности, фары задние имели иной вид, а в салоне были сделаны текстильные вставки и установлены кресла с интегрированными подголовниками.
Автомобиль ВАЗ 2107 выгодно отличался от других машин данной серии, его светотехника, установленная на корме, была значительно более информативной, нежели у других моделей. В России и странах ближнего зарубежья таких машин еще довольно много и часто они становятся объектом тюнинга. Штатные фары задние меняются на более подходящие к новому имиджу модели.
КОМПЛЕКТУЮЩИЕ ДЛЯ МОДЕРНИЗАЦИИ СЕМЕРКИ
С насыщением рынка запасных частей настал черед для аксессуаров необходимых для тюнинга автомобилей. Для модели ВАЗ 2107 небольшими компаниями в нашей стране и за рубежом налажен выпуск разных видов светотехники. Фонари в основном разрабатываются под стандартный типоразмер и легко монтируются на место штатных без переделки заводских креплений.
Для ВАЗ 2107 в настоящее время выпускаются задние фары, в которых используются разные приборы: преимущественно это привычные для нас лампы накаливания или светодиоды. Последние изделия имеют более высокую стоимость, но при этом они обладают целым рядом достоинств?
- низкое энергопотребление;
- малое время срабатывания;
- высокая информативность сигналов.
Даже в самый яркий день указатели габаритов и поворотов, а также световой сигнал заднего хода хорошо выполняются свои функции.
УСТРОЙСТВО ФОНАРЕЙ
Задние блок-фары представляют собой оригинальный узел в которых предусмотрены следующие элементы:
- цоколи для установки ламп накаливания;
- встроенные усиливающие дефлекторы,
- печатные платы для подключения огней к системе питания и управления.
Вся современная светотехника, необходимая для тюнинга автомобиля ВАЗ 2107 имеет стандартные разъемы. Задние фары без особых сложностей подключаются к бортовой сети без каких-либо переделок. Это упрощает задачу автовладельцев по монтажу такого рода изделий при минимальных затратах времени. Фонари, выпускаемые для этой модели, полностью соответствуют требованиям государственного стандарта.
На задних фонарях конструкцией автомобиля предусмотрены такие сигналы:
- габаритные огни – красные;
- указатель поворотов – оранжевый;
- стоп-сигнал – красный;
- указатель заднего хода – белый.
Световые панели имеют достаточно крупные размеры, что обеспечивает их высокую информативность для участников движения. Они хорошо заметны на значительном удалении, а значение сигналов в восприятии водителей имеет однозначное толкование.
КОМПЛЕКТУЮЩИЕ ДЛЯ ТЮНИНГА АВТОМОБИЛЕЙ
Производство запасных частей и аксессуаров для ВАЗ 2107 давно уже перестало быть исключительно уделом ограниченного круга предприятий поставщиков. На полках магазинов представлен большой выбор дополнительного оборудования для осуществления тюнинга автомобиля. Фары задние для указанной модели автомобиля присутствуют в самой обширной номенклатуре.
Производители комплектующих предлагают следующие виды фонарей:
- Спортивный вариант с четырьмя раздельными сигналами круглой формы и двумя прямоугольной. Скомпонованы они в виде раздельных модулей, а пластиковый корпус может быть окрашен в цвет кузова автомобиля.
- Фонари Skylain имеют необычный внешний вид с тремя указателями круглой формы, в верхней части прямоугольные сигналы поворотов и заднего хода. Видимая часть корпуса изготовлена из прозрачного пластика высокого качества и имеет хромированное покрытие.
- Фары задние типа Реснички для ВАЗ 2107отличаются от остальных конструкций наличием светодиодных указателей поворотов, которые исключают засвечивания сигналов даже в условиях яркого солнечного света. Устройство пользуется большой популярностью у автовладельцев в виду необычности формы.
- Фонари тонированные разработаны специально для любителей необычных цветовых решений. В них предусмотрены круглые сигналы с мощными лампами хорошо заметными в любых условиях освещенности.
- Фары задние светодиодные классического дизайна выполненные в цвете карбон. Указатели в приборе расположены наиболее близко к цветовой схеме оригинального прибора. Диоды имеют высокую яркость свечения и малое время срабатывания.
Задние фары автомобиля ВАЗ 2107 в первую очередь должны информировать участников движения о намерениях и действиях водителя. Высокая информативность сигналов поможет избежать недоразумений на дорогах, а в отдельных случаях и аварийных ситуаций.
МОНТАЖ СВЕТОВЫХ ПРИБОРОВ
Установка комплектующих на автомобиль ВАЗ 2107 не вызовет особых сложностей. Порядок действий следующий:
- Открываем багажник, снимаем при помощи отвертки крышку фонаря, закрывающую ее изнутри.
- Гаечным ключом откручиваем гайки крепежные и расстыковываем электротехнический разъем.
- Осторожно вынимаем блок фонаря из посадочного места и ветошью очищаем его от загрязнений.
- Устанавливаем новые задние фары вместо прежних и закрепляем их, предварительно вложив уплотнительную прокладку.
По завершении монтажа фонарей, подключаем их и проверяем работоспособность во всех режимах. Установка новых светотехнических приборов на автомобиль ВАЗ 2107 соответствующих нормативным документам не нуждается в оформлении.
Замена задних фонарей на ВАЗ 2107
По истечению довольно таки большого промежутка времени, стёкла задних фонарей темнеют, выгорают на солнце, что несомненно сказывается на их свето-пропускной способности. Также не редки случаи неудачной парковки или ДТП, при которой они могут быть повреждены. Также бывают случаи когда автолюбитель, просто хочет заменить свои задние фары на более тюнинговые модели. В данном фото отчёте показано как произвести замену задних фар на автомобиле ВАЗ 2107.
Вам потребуется минимум инструментов, а именно: гаечный ключик на 8 и самая обычная плоская отвёртка (на всякий случай).
Также можете ознакомится с нашим фото отчётом о замене передних фар.
Установку проводим в обратной последовательности.
Источники
- etlib.ru/report/464-zamena-zadnih-fonarej-na-vaz-2107
- 7vaz.ru/tjuning/zadnie-fary.html
- avtozam.com/vaz/2107/remont-zadnih-fonarej/
- drive2.ru/l/571023668377813217/
- lampaexpert.ru/avtomobilnye-lampy/neispravnosti/zadnie-fonari-vaz-2107-skhema-podklyucheniya-kak-snyat-kak-uluchshit
- bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zadnie-fonari-vaz-2107.html
