Замена троса стояночного тормоза ВАЗ-2107

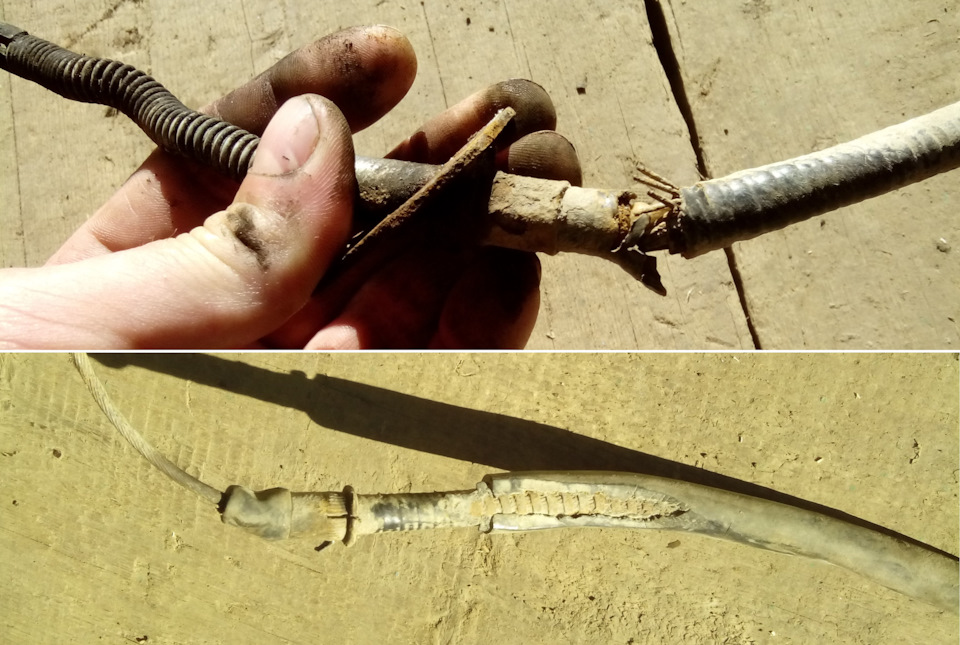

Задний трос заменяют при его чрезмерном вытягивании и невозможности регулировки, механических повреждениях, потере подвижности в оболочке.

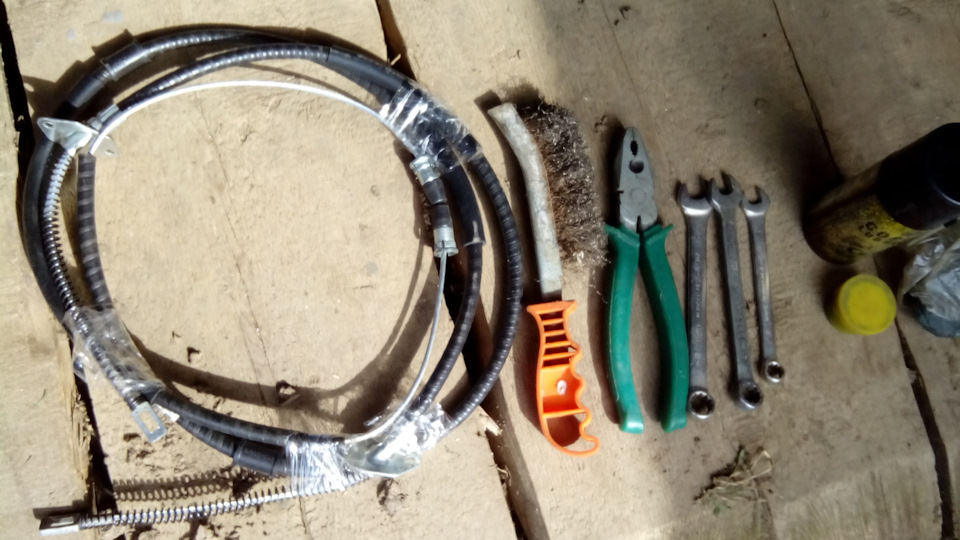

Для работы нам понадобится:

— Ключ на 10, два ключа на 13.
— Клещи типа «кобра» или пассатижи.
— Металлическая щетка, «жидкий ключ».
— Новый трос.

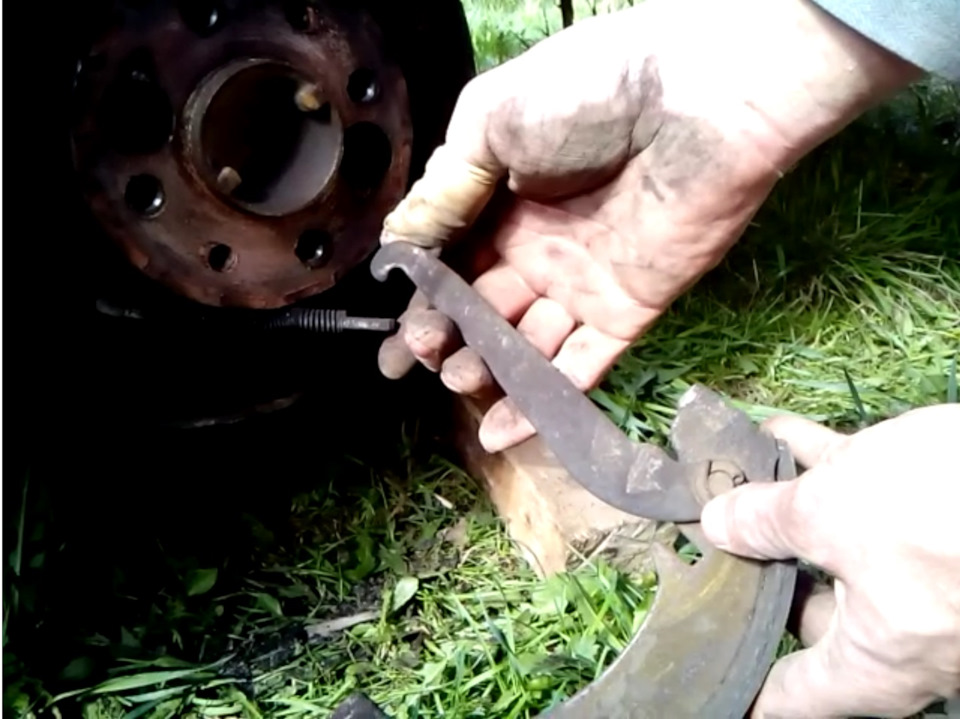

Для начала, необходимо демонтировать тормозные барабаны. Затем, отсоединяем наконечники троса от задних тормозных колодок.

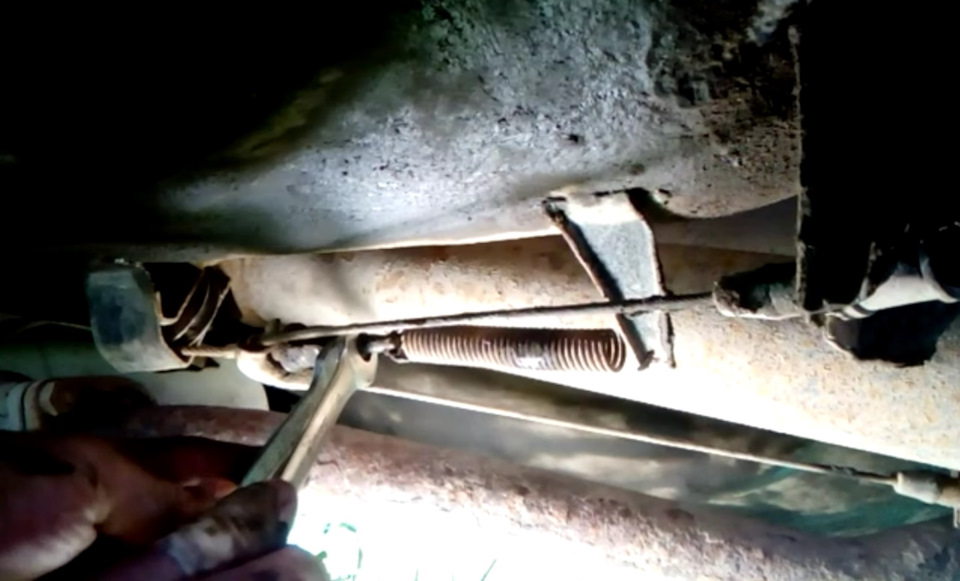

Ослабляем затяжку контргайки на наконечнике переднего троса и, удерживая наконечник от проворачивания, отворачиваем до конца контргайку и регулировочную гайку. Отсоединяем натяжную пружину и снимаем контргайку, регулировочную гайку и распорную втулку. Снимаем направляющую.

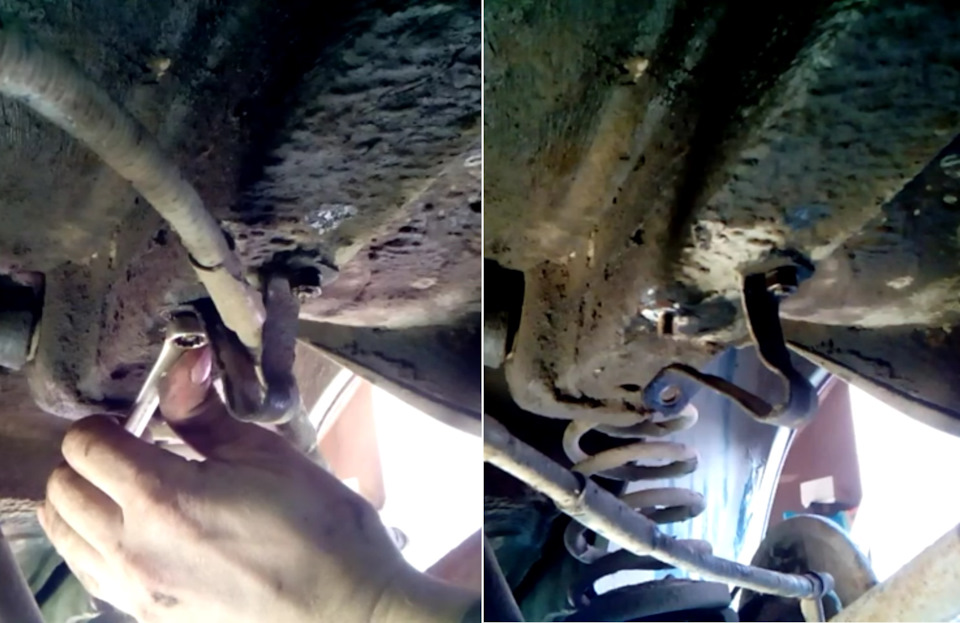

Затем отворачиваем две гайки крепления кронштейна к кузову, снимаем кронштейн с троса.
Если обе гайки открутить не удается, то достаточно отвернуть одну и отогнуть кронштейн в сторону. Тянем трос назад и выводим из кронштейна на кузове. Выворачиваем два болта крепления наконечника оболочки к тормозному щиту и вытягиваем трос.

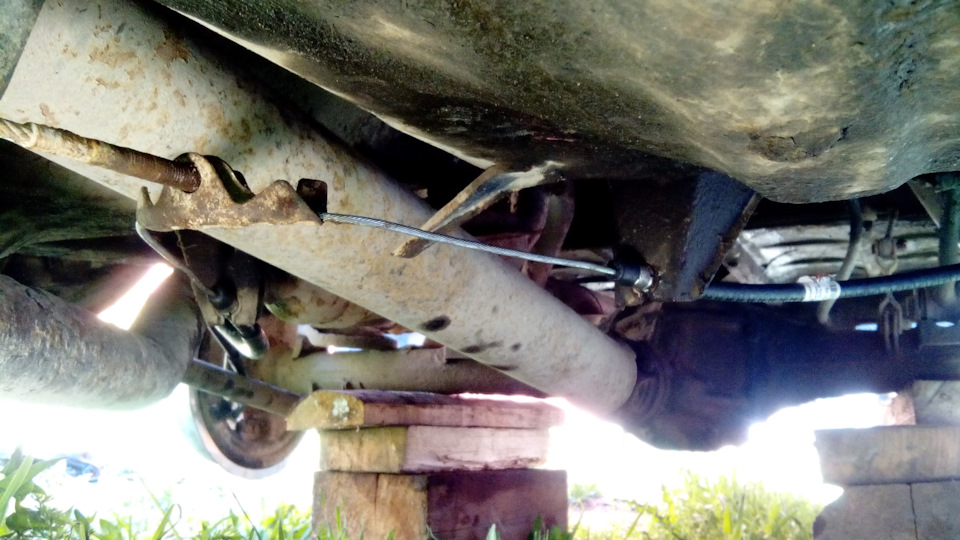

Аналогично отсоединяется другая ветвь троса и он снимается с автомобиля. Устанавливаем на автомобиль новый трос в обратном порядке, начиная с наконечника.

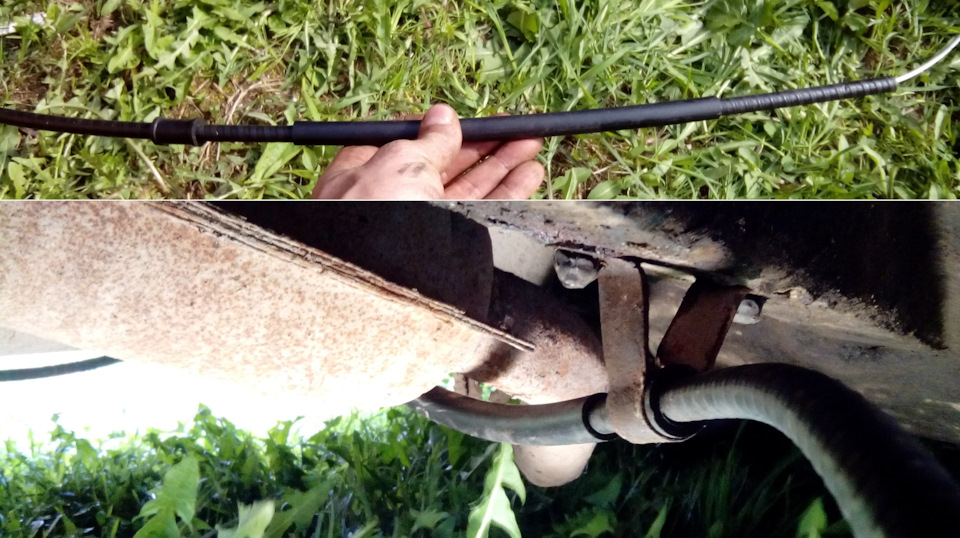

При этом, ту ветвь троса, что с длинной резиновой трубкой необходимо установить с правой стороны по ходу движения автомобиля под трубой глушителя.
Установку троса на наконечник переднего троса следует производить только после установки тормозных барабанов.

После окончания сборки необходимо отрегулировать натяжение троса стояночного тормоза.

Видео процесса:

Замена ручника и переднего троса ручника на ВАЗ 2107

Всего в автомобиле два троса, а именно задний передний тросы ручника. Передний, идущий от стояночного тормоза и имеющий небольшую длину.  Переходит в задний, по сравнению с передним тросом очень длинный. Задний идёт сразу на два задних колеса. Благодаря системе тросов осуществляется торможение автомобиля.

Вам придётся снимать ручной тормоз, а значит пригодятся следующие инструменты: различного рода гаечные ключи, отвёртка и пассатижи.

Местонахождение детали

Идёт от ручника и проходит под днищем автомобиля, соединяясь  с задним (основным) тросом. Чуть ниже мы прикрепили фотографию со схемой ручника. Передний трос указан цифрой 2.

На фотографии изображена схема стояночного тормоза автомобилей классического производства

На схеме выше может показаться, что трос номер два разделён на две части, но на самом деле нет. Он цельный, просто в том месте, где якобы обрывается (на схеме), стоит ролик (указан цифрой 8).

Когда менять трос и сам ручник?

Приходится менять при обрыве троса. Вы почувствуете это, когда ручник начнёт очень легко подниматься и на весьма высокую позицию, практически до вертикального положения. Точно такая же ситуация  возникнет и при обрыве троса сзади. Поэтому  прежде чем ехать в автомагазин и покупать новый,осмотрите днище автомобиля и разберитесь, какой трос пришёл в негодность.

Трос имеет свойство вытягиваться со временем. Всё зависит от качественности материала, качественный трос дольше прослужит и вытянется на меньшую длину. Если Вы видите, что данный трос у вас провис и регулировка ни к чему хорошему не приводит, то придётся заменить на новый!

Теперь поговорим о том, когда менять сам ручник.  Во-первых, на стояночном тормозе присутствует зубчатый сектор благодаря которому ручной тормоз поднимается вверх аккуратно и не проскальзывает между щелчками. Во-вторых, так называемая собачка, блокирующая ручник после поднятия вверх, её поломка приводит к недержанию ручника одном положении, он будет постоянно падать. Данные факторы являются поводом замены детали на новую.

Замена ручника и переднего троса на ВАЗ 2101-ВАЗ 2107

Снятие

Снимите направляющую с наконечника нашего троса, подробнее смотрите в статье: «Замена заднего троса», пункты  3-4.

Возьмите гаечный ключ и выверните болт крепления ролика к кронштейну (кронштейн указан синей стрелкой). Поле аккуратно извлеките ролик, прокатив ролик в направлении наконечника переднего троса, как показано на рисунке, и снимите с автомобиля.

Выворачивание болта который крепит ролик и вытаскивание этого ролика из кронштейна в котором он находится

Будьте аккуратны: внутри ролика находится втулка (цифра 3 на фото ниже) и крепёжный болт (цифра 1). Не позвольте деталям упасть и  потеряться.

Тот самый ролик который вы извлекли из кронштейна

Рекомендуем воспользоваться смазкой Литол-24 или ЛСЦ-15, смазать контактирующие поверхности самой втулки (поверхность указана буквой Б) и поверхность ролика (буква А). Для этого извлеките втулку из гнезда.

Теперь потяните за трос в нижнюю часть и выведете трос из кронштейна и промежуточной опоры карданной передачи (указана синей стрелкой).

Выведение переднего троса из кронштейна и промежуточной опоры

Вылезайте из-под днища автомобиля и перебирайтесь в салон. Находясь внутри машины, выверните два винта крепления облицовки ручника, снимите её и отложите в сторонку.

Выворачивание винтов крепления облицовки которая закрывает стояночный тормоз

Вы увидите четыре болта крепления ручника. Открутив их, вы снимите ручной тормоз с автомобиля вместе с прикреплённым тросом (передним).

Четыре болта которые крепят ручник к кузову автомобиля

При необходимости отсоедините трос от ручника: при помощи пассатижей выньте небольшой шплинт (похож на небольшую скрученную проволоку, вставленную в отверстие, под него ложится шайба, удерживая на своём месте детали), входящий в отверстие, указанное красной стрелкой. К сожалению, отверстие плохо видно на фото, но оно присутствует  в так называемом пальце, куда и устанавливается наконечник троса.  Выньте шплинт, крепящий наконечник троса и снимайте шайбу с тросом как показано на рисунке ниже.

Извлечение шплинта стопорящего шайбу и передний трос и после чего снятие всех этих деталей с пальца на котором они располагаются

Установка

Новые детали устанавливаются на места в обратном снятию порядке. ,После установки произведите регулировку троса, подробно процесс описан в статье: «Регулировка троса».

Заедает кнопка ручника? Скорее всего во всём виновата пружинка.  Её легко можно снять и поменять на новую:

  • отверните полностью кнопку ручника;
  • вытащите кнопку отверстия совместно с пружинкой;
  • замените пружину на новую;
  • установите детали на место в обратном порядке.

Кнопка ручного тормоза и пружинка этой кнопки

Ремонт ручного тормоза Ваз 2107

Эксплуатация автомобиля с неисправной тормозной системой запрещена. Сюда относятся и случаи, когда ручной тормоз плохо удерживает автомобиль или совсем не работает. Поэтому ремонт ручника ВАЗ 2107 – работа, которую следует выполнять безотлагательно. Если для фиксации автомобиля на месте недостаточно поднять рычаг на 5-6 щелчков, ручник требует внимания.

Причины неисправности ручного тормоза ВАЗ 2107

Основных причин, по которым ручной тормоз ВАЗ 2107 не способен удержать автомобиль на месте, всего три:

  1. Трос ручного тормоза растянут.
  2. Трос или оплетка ручного тормоза повреждены.
  3. Неисправен тормозной механизм в барабане заднего колеса.

Третий тип неисправности случается крайне редко, поэтому ремонт ручника ВАЗ 2107 обычно состоит в регулировке или замене троса стояночного (ручного) тормоза.

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

  1. пассатижи;
  2. пара ключей на 13;
  3. металлическая щетка;
  4. WD-40;
  5. домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

  1. Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
  2. Затянуть ручник на 2-3 щелчка (до положения блокировки).

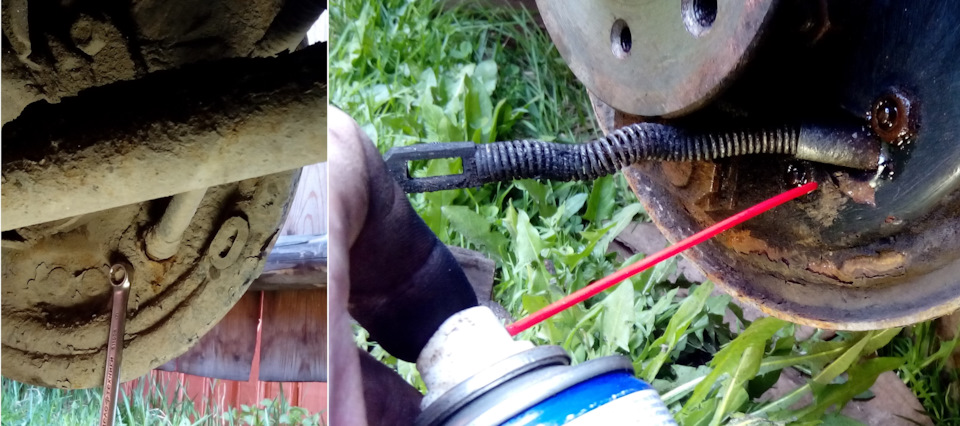

  3. Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
  4. Парой ключей на 13 отпустить контргайку;
  5. Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

  1. Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
  2. Затянуть контргайку.
  3. Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.
