Замена и настройка регулятора давления задних тормозов ВАЗ-2107 своими руками

Сегодня займемся заменой неисправного регулятора давления задних тормозов ВАЗ-2107 — из-за его неудачного расположения под днищем автомобиля он часто выходит из строя вследствие коррозии.

Для начала, разберем для чего он служит и как работает: регулятор корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки автомобиля.
Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, что уменьшает вероятность блокировки и юза задних колес при торможении. Проще говоря, он заставляет задние колеса тормозить тем слабее и позже передних, чем легче задняя часть автомобиля, не допуская разворачивание и занос автомобиля при резком торможении.

Регулятор закреплен на кронштейне кузова и соединен с балкой заднего моста через торсионный рычаг и тягу, другой конец торсионного рычага действует на поршень регулятора. Давление, оказываемое торсионом на поршень регулятора, увеличивается при приближении балки заднего моста к кузову и уменьшается при удалении ее от кузова, таким образом регулируя подачу тормозной жидкости к задним тормозам.

Заменять регулятор рекомендуется полностью в сборе с рычажным приводом.

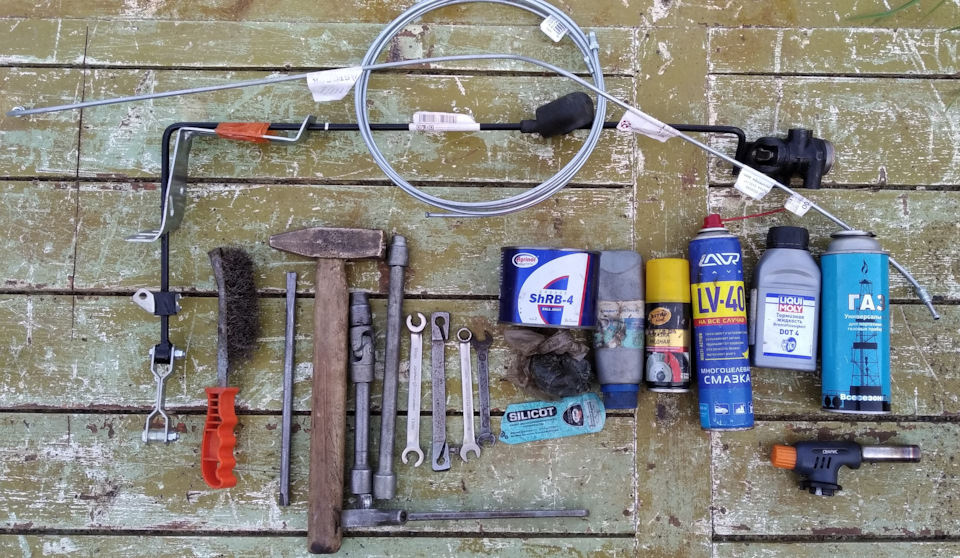

Для работы нам понадобятся:

— Регулятор (арт.21010351201001) в сборе с кронштейном, торсионным рычагом и тягой (арт.21013512122)
— Дополнительно может понадобится ось рычага регулятора тормозов (арт.21013512116) и болт М5*10 с гровером крепления регулятора тормозов (арт.13820021), если отсутствуют в комплекте
— Трубка тормозная магистральная (арт.21010-3506080-00), трубка от регулятора давления к шлангу (арт.21010-3506082-00), если потребуется их замена
— Ключи на 8, два ключа на 10, спецключи для тормозных трубок, рожковые ключи на 14, на 15 (заднего тормозного шланга), на 17, торцевая головка с удлинителем и карданчиком на 13
— Длинная плоская отвертка или монтажная лопатка
— Уровень пузырьковый длиной 30 см или лазерный нивелир, линейка, рулетка
— Металлическая щетка, «жидкий ключ», газовая лампа, ветошь
— Домкрат, деревянные чурки, груз в багажник
— Тормозная жидкость, шприц, трубка для прокачки
— Медная или графитовая смазка, силиконовая смазка, консистентная смазка, автопластилин, «пушечное сало»

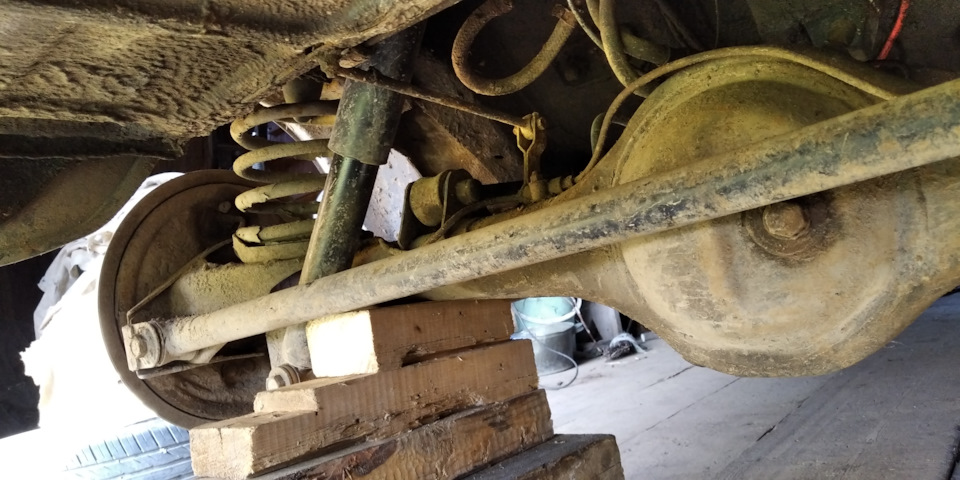

Итак, вывешиваем или загоняем на смотровую яму автомобиль, блокируем передние колеса от скатывания.

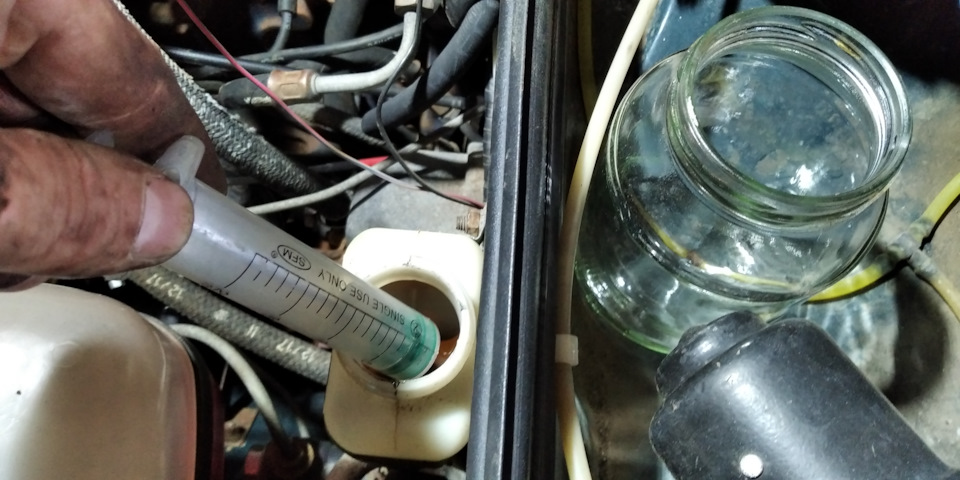

Откачиваем тормозную жидкость из бачка на задний контур.
Зачищаем все соединения регулятора и заранее обрабатываем «жидким ключом». Отворачиваем гайку крепления тяги к кронштейну балки заднего моста, вынимаем болт и пластиковые втулки, затем отворачиваем две гайки крепления торсионного рычага к кузову и снимаем скобу. Откручивать следует осторожно, чтобы не сломать шпильки. Далее, отворачиваем три гайки крепления кронштейна регулятора к кузову, предварительно ослабив два болта крепления регулятора к кронштейну.

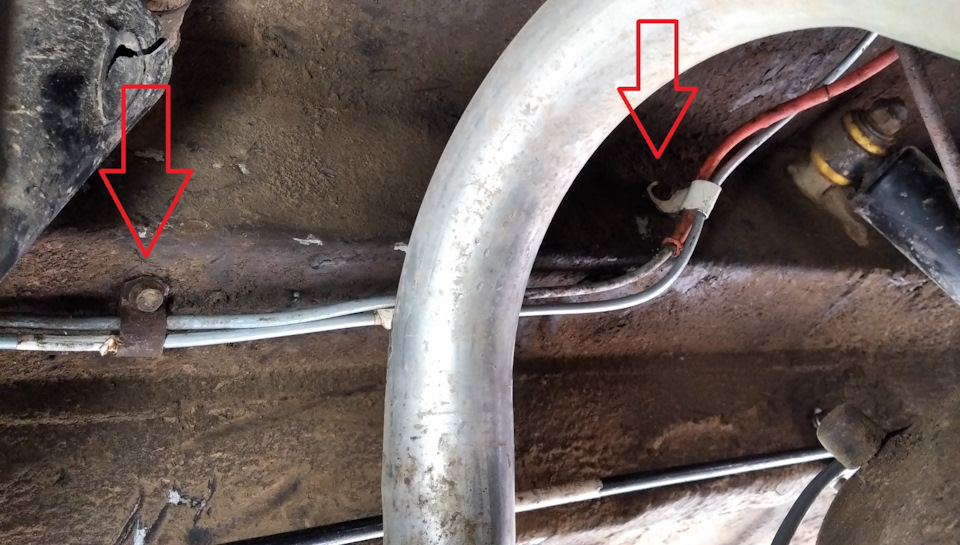

Выворачиваем два винта хомутов крепления трубопроводов к кузову.

И приспускаем регулятор вниз, для удобства можно отсоединить резинки крепления задней банки глушителя. Помечаем трубки и отворачиваем обе гайки крепления трубопроводов к регулятору.
Часто данные трубки закисают настолько, что их невозможно отвернуть без повреждения, поэтому следует иметь в наличии запасные трубки для замены. Ранее, мы уже разобрали, как их можно заменить своими руками.

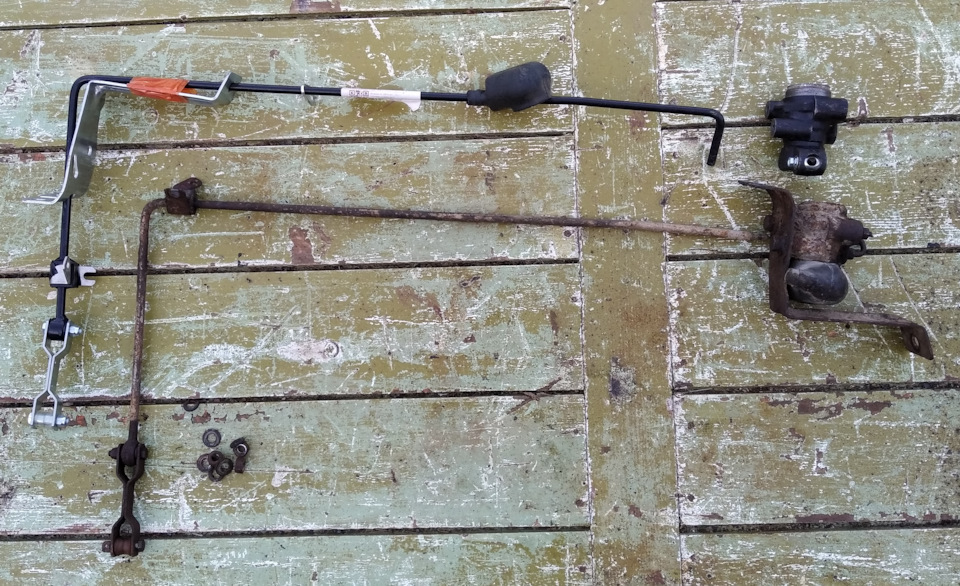

Снимаем регулятор в сборе.

Подготавливаем новый к установке: разбираем и смазываем болтовые соединения, резиновую втулку, внутренности под пыльником.
Зачищаем посадочные места и устанавливаем новый регулятор в обратном порядке, оставив недозатянутыми гайки тормозных трубок и два болта крепления к кронштейну.
Переходим к настройке регулятора: из фанеры или другого плотного материала вырезаем шаблон с длиной стороны 140 мм.

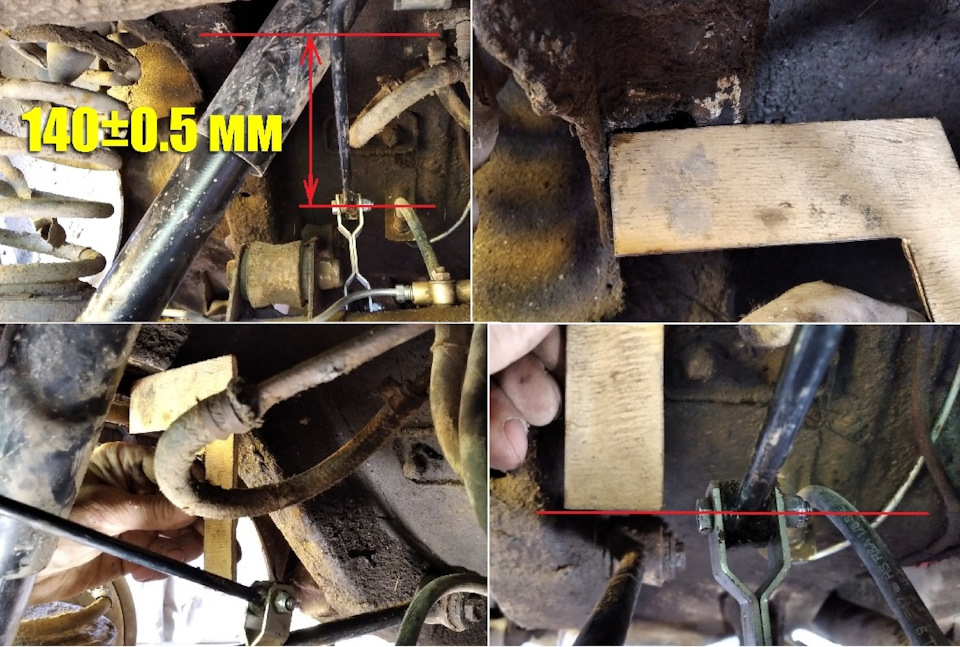

С помощью него, уровня, домкрата и груза в багажник выставляем расстояние от оси болта тяги до горизонтальной площадки лонжерона кузова равное 140±5 мм.

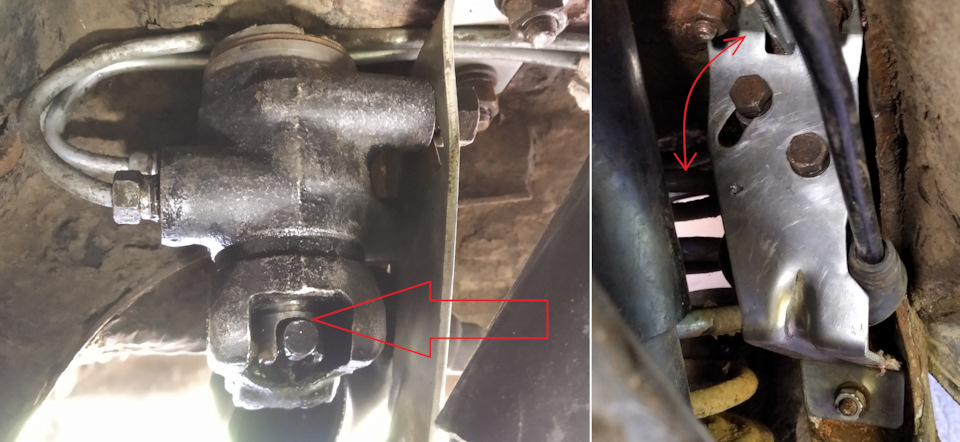

Затем, сдвигаем защитный чехол и поворачивая регулятор добиваемся легкого касания торсионом поршня, затягиваем болты крепления регулятора к кронштейну.
Набиваем пыльник консистентной смазкой, нейтральной к резинотехническим изделиям, и ставим на место. Заливаем тормозную жидкость, прокачиваем задний контур тормозов, проверяем все соединения на течь.

Затем, замазываем автопластилином резьбовые соединения и обрабатываем трубки «пушечным салом» от коррозии, не допуская попадания на резиновый пыльник.

Проверяем эффективность торможения автомобиля — при резком торможении на скорости 40-60 км/ч пустую машину не должно уводить в занос.

Небольшое видео процесса:

Колдун на ВАЗ-2107: функция, регулировка и удаление

На автомобиле ВАЗ 2107 тормозная система представлена в виде дисковых тормозов на передних колесах и барабанных – на задних. В действие тормозные механизмы приводятся посредством тормозной жидкости в системе. Однако разновидность тормозной системы приводит к тому, что нагрузка на передние и задние колеса распределяется неравномерно.

Первоначально нагрузка распределяется на передние колеса, а после на задние. Чтобы перераспределить нагрузку на колеса при торможении, на автомобилях ВАЗ 2107 устанавливается регулятор давления(колдун). Что это за механизм и для чего он предназначается, узнаем далее.

Сам регулятор задних тормозов

Основная функция регулятора

Колдуном называется регулятор давления тормозов на ВАЗ 2107, посредством которого обеспечивается повышение эффективности торможения транспортного средства. Данный механизм распределяет нагрузку на задние колеса при торможении в зависимости от загруженности авто. Регулятор давления получил название «колдун» по причине непонятного принципа функционирования. Многие автомобилисты удаляют данное устройство со своих автомобилей. Необходимо ли это делать, узнаем позже, а пока разберемся с принципом работы и функциями, которые он выполняет.

Основная функция, которую выполняет колдун, заключается в том, что при резком торможении блокировка всех четырех колес одновременно, может привести к заносу автомобиля. Чтобы исключить занос автомобиля при резком торможении, в работу включается колдун.

Принцип его функционирования заключается в следующем:

  • При резком торможении передняя часть автомобиля «клюет носом», в то время как задняя поднимается кверху.
  • Такое торможение способствует увеличению расстояния между задним мостом и днищем.
  • Рычаг от моста, который соединяется с поршнем колдуна, способствует его опусканию.
  • Тем самым опускание поршня способствует перекрытию подачи тормозной жидкости на задние колеса.

Схема регулятора

Колеса при этом вращаются дальше, и не блокируются, что исключает возникновение заноса задней части автомобиля. При таком способе торможения тормозной путь увеличивается на несколько метров, однако полностью исключается вероятность возникновения заноса и юза автомобиля на дороге, что может быть еще более опасным.

Важно знать! На автомобиле ВАЗ 2107 этот регулятор располагается под днищем, поэтому негативное воздействие грязи, пыли и воды приводит к тому, что спустя некоторое время, данный узел перестает функционировать. Эксплуатировать автомобиль с неисправным регулятором не рекомендуется, так как повышается вероятность возникновения аварийных ситуаций.

Настройка регулятора давления тормозов на классике ВАЗ 2107

Для обеспечения нормального торможения автомобиля важно правильно отрегулировать регулятор. Такие устройства очень часто заклинивают, что приводит к отсутствию тормозов на задних колесах. Если это случилось, то после замены колдуна, важно правильно его отрегулировать. В противном случае, данный механизм лучше не использовать, чем применять его в неисправном виде.

Если колдун вышел из строя, то ремонту данный механизм не подлежит. Определить неисправность регулятора можно при торможении. Если при резком торможении возникает занос задней части автомобиля, то это свидетельствует о том, что колдун не работает так как нужно. Для начала рассмотрим, как отрегулировать регулятор при ослаблении болтов.

Настройка устройства выполняется следующим образом:

  1. Прежде всего, следует загнать автомобиль на смотровую яму, и загрузить в багажник груз весом около 150-200 кг.
  2. После этого следует ослабить крепление болтов 1 и 2, чтобы можно было легко проворачивать кронштейн крепления.Способ регулирования регулятора
  3. На следующем этапе следует отсоединить рычаг под номером 4 от тяги 7.
  4. На конце рычага следует закрепить приспособление под номером 3, как показано на фото выше. Стержень такого приспособления должен быть направлен вверх до упора в кузов автомобиля.
  5. Таким образом, настраивается расстояние 140 мм между окончанием рычага и лонжероном кузова.
  6. Далее следует приподнять защитный колпачок, и провернуть регулятор до момента соединения рычага с поршнем.
  7. Теперь нужно затянуть болты крепления, и поставить на место резиновый колпачок.
  8. На завершающем этапе демонтируется приспособление под номером 3, после чего осуществляется соединение конца рычага с тягой.

После этого осуществляется проверка отрегулированного колдуна. Лучше всего проверку осуществлять на повороте, при этом нужно разогнаться и резко затормозить. Если машину не будет вести, значит, устройство отрегулировано правильно.

Как убрать регулятор давления задних тормозов на классике

Чтобы удалить колдун, придется выполнить следующие манипуляции:

  1. Для начала следует выкрутить кронштейн тяги регулятора. Для этого понадобится два ключа на 10. После вывинчивания, необходимо демонтировать кронштейн.
  2. Вывинчиваются крепежные гайки скобы тяги. После вывинчивания, устройство следует извлечь.
  3. Ключом на 8 необходимо выкрутить два крепления тормозных трубок.
  4. Находим место расположения регулятора, после чего вывинчиваем три гайки и два болта крепления кронштейна регулятора давления. Кронштейн демонтируется.
  5. Отсоединяется подвеска глушителя, после чего его следует опустить. Через образовавшийся промежуток нужно протащить регулятор вместе с трубками и тягой, как показано ниже на фото.
  6. От устройства первоначально следует открутить трубку, которая идет от главного тормозного цилиндра. После ее вывинчивания необходимо заглушить ее резиновым колпачком.
  7. После этого вывинчивается вторая трубка, идущая от устройства к тормозному шлангу.
  8. Теперь регулятор считается демонтированным. Однако теперь нужно соединить две трубки. Для этого необходимо сделать трубкой один виток и прикрутить ее к тормозному шлангу. Второй вариант предусматривает использование тройника. После этих действий не забудьте прокачать тормоза. Кронштейн крепления колдуна можно вернуть на место.
  9. В завершении необходимо закрепить глушитель.

Установка тройника вместо колдуна

На данном этапе процесс удаления колдуна на автомобиле ВАЗ 2107 можно считать законченным. Таким образом, удается не только исключить вероятность неисправности тормозной системы при заклинивании регулятора, но еще и сэкономить деньги при его замене. Несмотря на то, что производитель не рекомендует эксплуатировать автомобиль без рассматриваемого устройства, однако это наиболее актуальное решение при неисправности колдуна, и многие водители так делают.

Что такое регулятор тормозных усилий и как он работает

Добрый день, дорогие друзья. В этом обзоре речь пойдет о регуляторе тормозных усилий – неотъемлемом элементе тормозной системы классических моделей ВАЗ. Его в народе называют «колдун», «шаман». Потому что не всякий владелец Жигулей знает, зачем он нужен и как он работает, как он «шаманит» с его автомобилем. Сегодня попытаемся прояснить смысл регулятора давления тормозов и его назначение при торможении авто. Начнем с самого начала, где он находится и для чего он нужен.

Конструкция механизма регулятора тормозных усилий ваз 2107 (Колдун)

Где он прячется и для чего он нужен

Регулятор усилий включен в схему заднего тормозного контура. Он расположен в задней части автомобиля, в районе моста. Соединяет левый и правый тормозные барабаны с главным тормозным цилиндром. Фактически, усилие от ГТЦ передается сначала на него, а от него на задние тормозные механизмы.

«Колдун» распределяет тормозные усилия между передними и задними тормозами в зависимости от загруженности задней части машины. То есть, чем больше вес на заднюю ось, тем сильнее тормозят задние колеса, вплоть до блокировки. Чем меньше, тем ниже давление тормозной жидкости передается задним колодкам, слабее торможение. Иногда, при экстренном торможении с пустым багажником, задние колеса практически не принимают участие в замедлении автомобиля или включаются в работу гораздо позднее передних.

Это нужно для того, чтобы «корма» машины, при резком нажатии на тормоз, не обогнала капот вашей «семерки». Почему? Помните, в детстве, при езде на велосипеде, резко нажав на тормоз и повернув руль, вы крутили красивые пируэты на асфальте, когда задние колеса шли юзом? А когда на багажнике везли кого-то тяжелого, и при попытке совершить такой же манёвр ничего не получалось? Вот чтобы таких финтов на было на авто и был придуман регулятор тормозных усилий задних тормозов.

Смысл его в том, что при загруженной задней оси пятно контакта задних колес с дорогой увеличивается, и при резком торможении, ее тяжелее отправить в занос. Большая масса давит на колеса, они эффективнее тормозят, эту массу тяжелее сдвинуть с траектории.

Зачем нужен колдун - Положение кузова семерки при экстренном торможении с загруженным багажником

Наоборот происходит при пустом багажнике и отсутствие пассажиров на заднем диване. Масса «задницы» небольшая, колеса плохо хватаются за дорогу, крутануть ее легче. Эффективность торможения минимальная, есть большая вероятность блокировки колес, и как на велосипеде при повороте руля – занос задней оси.

Зачем нужен колдун - Положение кузова семерки при экстренном торможении с незагруженным багажником

Видео, зачем нужен колдун в жигулях:

Как он устроен

Конструкция регулятора состоит из рычага, который крепится к заднему мосту и самого «шамана». Через этот рычаг (торсион) передается угол наклона задней части автомобиля относительно земли, соответственно, степень нажатия на поршень. Чем сильнее прижата машина, сильнее загружена, тем сильнее нажимается поршень – больше давления идет на задние колодки. На схеме ниже нарисован способ подключения регулятора к кузову и мосту авто.

Сам регулятор состоит из:

  1. Корпуса
  2. Пробки
  3. Поршня
  4. Возвратной пружины поршня
  5. Двух штуцеров, к которым подключаются трубки тормозной системы. К нижнему, подводится давление от главного цилиндра, верхнему – магистраль к задним тормозам.

Устройство регулятора тормозов ВАЗ 2106-07

Принцип работы

Как известно, при торможении первыми срабатывают передние тормоза. При этом машина «клюет» носом. Вся масса давит на передок, задняя часть поднимается. Чем меньше груза везёте в багажнике, тем легче задняя часть, значит, она выше поднимется при экстренном торможении.

«Колдун» прикреплен к кузову, он поднимается вместе с ним. Так как он соединен посредством рычага с задней осью, которая неподвижна относительно дороги, при движении вверх кузова автомобиля, давление этого рычага на поршень регулятора уменьшается. Он, под действием возвратной пружины, прикрывается и уменьшает давление тормозной жидкости к задним рабочим цилиндрам.

Работа регулятора тормозных усилий ВАЗ 2106-07 при разгруженной машине

Если багажник загружен или в салоне на заднем диване сидят пассажиры, то задняя часть авто при торможении будет меньше подниматься относительно дороги. Значит, рычаг будет сильнее давить на поршень регулятора, который не закроется и не уменьшит давление тормозной жидкости. В этом случае задние тормоза будут работать на полную мощность.

Принцип работы колдуна при загруженной машине

Таким образом, происходит регулировка тормозных усилий на задние колеса, в зависимости от веса груза, давящего на заднюю ось. Чем меньше масса «кормы», тем слабее будут работать задние тормоза, чем больше – тем сильнее. На этом построен принцип работы регулятора давления тормозов.

Как проверить работоспособность

Для этого выезжаем с другом на закрытую площадку, где нет движения и пешеходов. Просим помощника стоять на определенном удалении от начальной точки нахождения авто и контролировать поведение задних колес. Разгоняемся до 40-60 км/ч и рядом с наблюдателем жмем на тормоз. В этот момент нужно запомнить, как вели себя задние колеса при торможении.

Если тормоза сзади не сработали, колеса продолжали свободно крутиться до полной остановки – значит, регулятор неисправен или не настроен. Такой же вывод можно сделать, если колеса сразу блокируются и «корма» идет юзом. Есть два выхода: провести регулировку «колдуна» или проверить визуально его, и в случае поломки заменить.

В видео ниже показана проверка колдуна и его неправильная работа. В первом видео задние и передние колеса блокируются одновременно, во втором — только задние:

Можно его проверить и в гаражных условиях. Домкратом поднимаем правую заднюю сторону. Второй человек нажимает на педаль тормоза. Вы пробуете провернуть вывешенное колесо. Если оно не крутиться, значит, тормоза сработали, а этого не должно быть. Колесо крутится и по мере опускания домкрата, усилие для прокручивания колеса, нужно больше, значит «шаман» работает правильно. В случае неудачного теста, давайте разберем, что может сломаться в регуляторе.

Неисправности

Чтобы определить причину отказа, достаточно визуального осмотра механизма, поэтому лезем под машину и смотрим.

Самой частой причиной отказа «колдуна» — заклинивание поршня.

Это связано с его местом расположением на днище автомобиля. Странным образом на нем собирается вся дорожная грязь, зимние реагенты и другие «какашки». Пробуем головку поршня на движение. Если при нажатии на нее, шток не уходит внутрь и вообще не шевелится – заклинен. Первым признаком клина может быть порванный или развалившейся пыльник. Если он поврежден, то вся «срань» с дороги попадет в корпус регулятора, он откажется работать.

Неисправности регулятора тормозов ваз классика

Отсутствуют элементы управления регулятором.

Редко, но бывает, что выпадает рычаг, ломаются кронштейны и другие части конструкции, просто сгнивают. Если чего-то нет, это хорошо будет заметно, поэтому «шаман» не «шаманит».

В случае визуального осмотра ничего криминального не обнаружили, все работает – нужно просто его настроить.

Как регулировать

Существует несколько способов регулировки регулятора тормозных усилий. В зависимости от наличия определенных приспособлений и инструментов, автослесаря пользуются всеми ими.

Способ 1 – по «мурзилке»

  1. Вывешиваем заднюю ось автомобиля на домкрате
  2. Упираемся линейкой в горизонтальную площадку продольного лонжерона кузова (в районе крепления рычага управления регулятором тормозов к мосту, над ним)
  3. Опусканием или поднятием кузова автомобиля домкратом добиваемся расстояния 14,5 см от лонжерона до места фиксации торсиона (рычага) к кронштейну.

Помните, кронштейн имеет два болта – нижним он прикручен к мосту, а верхний держит этот рычаг. Так вот, замер делаем от верхнего болта

Настройка расстояния от лонжерона до крепления рычага при регулировке колдуна

  1. Установив это расстояние, переходим на противоположную сторону, к месту, где крепится «колдун». Снимаем резиновый пыльник, фонариком светим в точку соприкосновения головки поршня с рычагом. Регулировочным болтом (верхним, он скользит в овальном отверстии кронштейна регулятора) поворачиваем корпус «шамана» до легкого касания поршня и торсиона.

Регулировка положения колдуна, чтобы поршень касался рычага

  1. Затягиваем верхний регулировочный болт и нижний фиксирующий. Опускаем машину и проводим полевые испытания

Способ 2 – с использованием приспособы (артикул 67.7820-9518)

Приспособление для регулировки регулятора тормозных усилий ВАЗ классика

1. Поднимаем машину на домкрат, лезем в яму

2. Откручиваем болт крепления рычага регулятора от кронштейна заднего моста, вынимаем его из проушины

Отсоединяем рычаг колдуна от кронштейна моста для его настройки

3. К торсиону прикручиваем специальную приспособу, уперев ее верхнюю часть в кузов (днище) авто. Чтобы она уперлась нужно поднимать или опускать машину на домкрате.

Регулировка колдуна с помощью приспособления ВАЗ классика

4. Если она уперлась в днище – это и есть заветные 145 мм, как написано в инструкции

5. Далее повторяем действия с корпусом «колдуна», как описано в способе 1

6. В конце регулировки не забываем прикрутить рычаг на место и выкинуть приспособу, чтобы не мешала ездить.

Способ 3 – необычный

Его нашел на просторах интернета, скажу честно – не пробовал, нет необходимых инструментов. Для его применения нужен лазерный уровнемер или нивелир. Устанавливаем его на полу гаража и повторяем все этапы, как описано в способе 2. Кроме использования «приспособы».

Выставляем 14,5 см от лонжерона до лазерного луча. Рычаг управления регулятором совмещаем с лучом и настраиваем положение корпуса регулятора болтом, как описано в двух первых способах. Все зажимаем, возвращаем на место, проводим проверку, о чем говорилось выше. Радуемся правильной работе.

Видео как регулировать колдуна на семерке третьим способом:

Если регулировка не помогла восстановить работоспособность регулятора тормозных усилий, тогда есть два варианта: поставить новый или выкинуть его, установив тройник вместо него. Рассмотрим каждый из них подробно.

Как заменить

Чтобы поменять регулятор тормозов, вооружимся такими инструментами:

  1. Щеткой по металлу и проникающей смазкой WD-40 или преобразователем ржавчины. Если такие жидкости закончились, то изготавливаем их самостоятельно, как это сделать читайте в этой статье.
  2. Спец ключом для откручивания тормозных трубок.
  3. Ключом на «10» и «13», которым можно разобрать пол «семерки».

Перед демонтажем желательно все резьбовые соединения очистить от грязи, ввиду своего месторасположения, ее там будет достаточно. Используем щетку по металлу, аккуратно счищаем грязь, не повредив резьбу. Смачиваем обильно преобразователем ржавчины, чтобы легко можно было открутить гайки и болты. Ждем некоторое время, чтобы WD подействовала.

  1. Отсоединить тягу управления регулятором от моста и кузова.

Ключом на «10» выкручиваем гайку крепления рычага к кронштейну заднего моста. Тем же ключом вывинчиваем гайки скобы, удерживающей его на кузове.

Снятие колдуна с автомобиля ВАЗ 2107 первый этап

  1. Спец ключом снимаем тормозные трубки с механизма. Откручиваем кронштейн крепления «колдуна».

Откручиваем тормозные трубки и крепления регулятора тормозов Ваз 2107

  1. Освобождаем глушитель от резиновой подвески, опускаем его вниз, чтобы не мешал.
  2. Аккуратно вытягиваем регулятор тормозов с тягой с машины и вылезаем из ямы.
  3. Ложем конструкцию на верстак, отодвигаем пыльник, защищающий место соединения торсиона и клапана «шамана». Откручиваем болт, удерживающий стопорную серьгу рычага от корпуса, вынимаем его.

Снимаем рычаг от регулятора тормозов ВАЗ 2107

  1. Неработающего «колдуна» выкидываем, потому что ремонтировать его нет смысла.

Внимание! С этим рычагом нужно обращаться аккуратно. В свободной продаже его трудно найти, так как не пользуется спросом и его не завозят, только под заказ. Новый регулятор продается без него.

Сборка производится в обратной последовательности. После монтажа не забываем его отрегулировать, как сказано выше.

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ. Об этом подробнее.

  1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
  2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов, она нам уже не понадобится.

Отсоединяем трубку колдуна от заднего тормозного шланга

  1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой, доходим до мусорного ведра и выкидываем его.
  2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

выгибаем тормозную трубку от главного цилиндра к заднему тормозному шлангу

Теперь в системе не будет «шамана», который контролирует степень торможения задних колес. Все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами, одновременно с передними. Занос должны сами контролировать.

Заключение

Вы теперь знаете, почему регулятор тормозных усилий задних колес классики называют «колдуном». Вроде маленький механизм, а сколько мороки с его настройкой, диагностикой. И самое главное – во время езды ты не знаешь, работает он или нет, как он распределяет силу тормозов в данный момент времени. Одним словом – загадочный зверь, живущий своей жизнью.

В теории, затея с его установкой отличная, но, как обычно, у отечественных инженеров, исполнение отвратительное. В процессе эксплуатации он весь покрывается слоем грязи и зимних реагентов. Что ведет к его закисанию и заклиниванию поршня. Вы не узнаете, словил он клина или нет, пока резко не нажмете на тормоз, а там как повезет – ровно будете тормозить или юзом.

До сих пор не утихают споры о его целесообразности на Жигулях. Хочу заметить, что на ВАЗ 2107 2006 года выпуска с завода уже не было это механизма и о его отсутствие я узнал спустя 5 лет, когда полез прокачивать новый задний тормозной цилиндр. От него осталась только одна тяга и кронштейн.
