Акустическая полка ваз 2107 — как поставить или сделать

Михаил   —   23 ноября 2022

Содержание статьи

  • Как сделать акустическую полку на Ваз 2107 своими силами
  • Установка самодельной акустической полки в Ваз 2107
    • Первый способ изготовления акустической полки своими руками
    • Второй способ изготовления акустической полки своими руками
  • Установка акустической полки ВАЗ 2107
  • Акустическая полка ваз 2107 своими руками
  • Требующиеся материалы и инструменты
    • Вариант №1: изготовление полки
    • Вариант №1: установка полки
    • Вариант №2: особенности изготовления акустической полки

Наконец то закончил изготовление акустической полки своими руками. История началась почти сразу после покупки авто и длилась год ( 12 месяцев).

Пересмотрено и рассмотрено была куча вариантов взяв с каждого варианта по понемногу информации и начал творить.

Первым шагом была покупка динамиков, выбрал четырех полосные JVC 330 W мощности. Был раздобыт лист ЛДСП 16 мм на нем были размечены по шаблону овалы.

Электролобзиком нарезал заготовки для подиумов собрал их под заранее выбранным углом.

Электролобзиком нарезал заготовки для подиумов собрал их под заранее выбранным углом.

Фото в бортжурнале LADA 21074
Для того что бы скрыть неровности и придать форму подиумам решил запенить их монтажной пеной.

Для того что бы скрыть неровности и придать форму подиумам решил запенить их монтажной пеной.

Применил такой способ для того того что бы пена не расползалась) и прилипла она так более равномерно

Применил такой способ для того того что бы пена не расползалась) и прилипла она так более равномерно

Из фанеры толщиной 10 мм была вырезана полка по шаблону заводской пластиковой полки но после этого еще очень долго пришлось подгонять по месту

Фото в бортжурнале LADA 21074

Хотел заморочиться и сделать ее как можно интереснее сделал наброски прям на самой полке.

Фото в бортжурнале LADA 21074

Был куплен карпет, но в итоге пришлось отказаться от него так как это еше тот пылесборник и от формы полки так как времени мало, финансов в натяжку. Нашел альтернативу карпету выбрал Перфорированный кожзам стоит не дорого, приятный на ощупь, удобно работать и красивый.

Фото в бортжурнале LADA 21074

Поверх монтажной пены мебельным степлером пристрелил подложку под ламинат, а сверху уже кожзам.

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074

Так же решил сделать новую полку фанера мне не понравилась не достаточно жесткая да и вырезал я ее не идеально были косяки, выбрал ЛДСП 16 мм и уже стал подгонять более тщательно десятки раз лазил в машину отмерял отмечал сколько еще нужно отрезать ( лобзик рулит и спасает ) в итоге получилось идеально.

Фото в бортжурнале LADA 21074

Принес полку домой, обшил ее так же первым слоем подложкой приклеил его на клей Момент что бы не было волн и вздутий обстрелял кож замом истратил кучу скоб кропотлива натягивал его что б не допустить перекосов и загибов. Ну и закрепил подиумы на полку

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074

Далее уже в металлической полке разметил где нужно вырезать ну и начал пробовать чем лучше ножницами по металлу не получилось мешает стекло пробовал и консервным ножном но увы. Пришлось прибегнуть к суровому методу взять болгарку и вырезать для этого пришлось заехать к брату в гараж снять аккуратно заднее стекло и резать

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Так же воспользовался случаем и загнул бортик который мешал полке лечь более плотнее.
Надеюсь ни на что не повлияет

Надеюсь ни на что не повлияет

Купил лист вибры и заклеил ей весь метал на полке, вместо шумоизоляции использовал поролон сантиметра 3 примерно который лежал уже давно без дела.

Установил полку и закрепил ремни безопасности

Установил полку и закрепил ремни безопасности

Фото в бортжурнале LADA 21074

Полка получилась весомой особенно с динамиками. Готовым результатом более чем доволен. Имеется куча более подробных фотографий если вдруг кому интересно спрашивайте.

Фото в бортжурнале LADA 21074

Как сделать акустическую полку на Ваз 2107 своими силами

Акустическая полка на Ваз 2107

Акустическая полка на Ваз 2107

Зная, как сделать акустическую полку на Ваз 2107, можно добиться явного улучшения звука. Способов, как сделать полку акустическую на Ваз 2107 приведено в этой статье два, и они помогут устранить проблемы, связанные со стереоэффектом в автомобиле.

Полки акустические ваз 2107

Полки акустические ваз 2107

Установка самодельной акустической полки в Ваз 2107

Как известно, добиться хорошего звука в салоне «семерки» достаточно трудно. Дело в том, что помимо шума движущегося автомобиля, существует множество преград, не дающих звуку в полной мере доходить до слушателя.

Обычно, данная проблема решается двумя способами:

  • Установкой динамиков для автомагнитолы, которые непосредственно направляются на слушателя. Так как пассажиры находятся в разных частях салона, или говоря иначе, в разных углах автомобиля, динамики должны быть направлены в центр салона, дабы не обделить звуком никого из пассажиров транспортного средства.
    При этом звук с динамиков должен быть направлен так, чтобы он миновал все преграды.
Задняя акустическая полка на Ваз 2107

Задняя акустическая полка на Ваз 2107

  • Установка динамиков под потолком и есть способ решения проблемы, называемой точечным звуком. В данном случае придется делать акустические подиумы, что очень сложно и потребует реализации прочного крепежа и все это приведет к отсутствию басов.
  • Второй способ подразумеваeт отраженный звук и воплотить его гораздо проще. Динамики направляются на заднее стекло, а звук, тем самым отражается.
    Звук становится намного объемнее, ведь усиливается стереоэффект. В данном случае нужно будет сделать акустическую полку.

Примечание. Как известно, существуют готовые магазинные полки, но они сделаны так, что динамики, поставленные на них имеют направление в потолок.
Таким образом, часть звука гасится ворсом потолка автомобиля, а при наличии еще и преград, таких как подголовники кресел, вообще о качественном звуке можно позабыть. Поэтому сделать полку желательно своими руками, тем более, что это совсем несложно.

Первый способ изготовления акустической полки своими руками

Самодельная полка

Самодельная полка

Представим на обозрение читателя способ, как сделать полку в салоне под коаксиальные динамики размером 6х9:

  • Для начала нужно все подготовить, убрать лишнее сзади и штатную полку в том числе, а также утеплитель.
  • Штатную полку теперь надо разметить на куске ДСП.
Самодельная полка под коаксиальные динамики

Самодельная полка под коаксиальные динамики

Примечание. Разметка должна быть проведена таким образом, чтобы будущая акустическая полка была на 50 мм с каждой стороны короче заводской. В противном случае она просто не влезет на место.

  • Выпиливаем будущую полку.
  • Проводим примерку в автомобиль и если все размеры подходят, переходим к следующему этапу.
  • Намечаем разметки под отверстия динамиков.

Примечание. Отверстия делаем так, чтобы динамики свободно входили в них, без усилия.
Слишком большими отверстия также не должны быть. Края отверстий надо обязательно сделать гладкими, чтобы не было никаких механических повреждений.

Продолжаем работу:

  • Теперь надо заняться изготовлением полки второго уровня. Это делается для того чтобы наклон динамиков осуществлялся на заднее стекло.
  • Обводим шаблон и вырезаем.
  • На первую основную полку второй уровень надо приклеить хорошим строительным клеем и закрепить саморезами. Вот что должно получиться.
Задняя полка акустическая на Ваз 2107 своими руками

Задняя полка акустическая на Ваз 2107 своими руками

  • Примеряем все еще раз.
  • Делаем каким-нибудь острым предметом, например гвоздем, насечки на каркасе автомобиля, куда ставится наша самодельная полка.

Примечание. Отверстия в железной полке надо вырезать болгаркой, желательно маленького размера. Делаем отверстия никак не меньше, чем в самодельной полке из ДСП.

  • Багажник очищаем от разного рода ненужного мусора. Чем он будет чище, тем качественнее будет звук в салоне.
  • Делаем третий уровень полки, также как и второй.
  • Ставим его сверху и также крепим саморезами и клеем.
  • Делаем еще один уровень и крепим уже четвертый.
  • Все обрезаем, где лишнее, обтачиваем и зашкуриваем окончательно.

Примечание. Полка должна получиться такой, чтобы передняя ее часть, которая смотрит на водителя была ниже стороны багажника.
Таким образом, обеспечивается нужная конструкция, дающая динамикам возможность отдавать звук непосредственно в заднее стекло.

  • Обтягиваем полку карпетом, желательно черным.
  • Прикручиваем динамики.
  • Ставим полку в автомобиль.
Ваз 2107 акустическая полка

Ваз 2107 акустическая полка

Примечание. Клеить под самодельную полку шумо- или виброизоляцию не надо, а вот сам багажник обклеить вибропластом не помешает.

Полка готова. Если поставить высококлассную автомагнитолу, хорошие активные колонки и все подсоединить качественным акустическим кабелем, звук будет как в симфоническом оперном театре.

Примечание. Меломанам-гурманам рекомендуется сделать вдобавок большое отверстие в центр самодельной полки, а сверху поставить декоративную сеточку. Таким образом, обеспечивается правильный фазоинвертор. Такие вот дела.

Второй способ изготовления акустической полки своими руками

Подготовил для начала следующим комплект инструментов:

  • ДСП.
  • Пену монтажную.
  • Клей.
  • Лобзик.
  • Дрель.
  • Резак.
  • Степлер.

Приступим.

Начинаем, как и в первом случае, с подготовки салона:

  • Снимаем штатную стоковую полку.
  • Кладем ее на лист ДСП и обводим.
  • Выпиливаем лобзиком по разметке.
  • Обводим овальную рамку на ДСП, которая будет закрывать динамик.

Примечание. Овалы можно вырезать при помощи металлического предмета овальной формы, который будет выступать как макет.

  • Вырезаются два отверстия на полке. Чтобы они получились в зеркальном отражении друг от друга, а это, как известно, дает дополнительный акустический эффект, надо найти центр на самодельной полке и приклеить лист бумаги.
    Обводим и вырезаем правое отверстие, затем поворачиваем на другую сторону полку и проводим ту же операцию с левым отверстием.

Примечание. Данный способ отличается от первого тем, что здесь не нужно вырезать несколько уровней полок.
Достаточно нарезать пластинки из обычной жести или брусьев, а затем приколотить их к полке маленькими гвоздями. Два самодельных овала и брусья образуют настоящий подиум, как на фото ниже.

Самодельный подиум для динамиков

Самодельный подиум для динамиков

  • Теперь берем пену и фиксируем самодельные подиумы к полке. Внутрь подиумов ставятся куски плотного картона, чтобы не допустить проникновения пены внутрь.
  • Ждем пока все высохнет.
  • Берем канцелярский нож и вырезам лишние части застывшей пены.
  • Обтягиваем карпетом сначала подиумы.
  • Затем берем слой карпета и кладем на полку. Прихватываем степлером один конец и брызгаем водой.
    После этого тихонько вытягиваем материал и прихватываем степлером. Таким образом, на подиумах получится два слоя карпета, но смотреться будет красиво и динамики в них будут сидеть превосходно.

Несколько важных советов при работе с карпетом:

  • Помним, что карпет на карпет не клеится.
  • Карпет может приобретать любые формы, если его маленько обрызгать водой и высушить после вытягивания и создания формы феном.
  • Карпет лучше всего клеить аэрозольным клеем.
  • Клей на карпет нельзя мазать толстым слоем.

Два способа, представленных выше, дадут возможность получить нужную информацию тем, кто захочет сделать и установить своими руками самодельную полку у себя в машине. Можно воспользоваться и дополнительной пошаговой инструкцией, которую найти в Сети сегодня не представит никакого труда.

В процессе работ желательно просмотреть фото и видео – материалы. Цена такой операции не будет высокой, так как придется потратиться только на клей, кусок ДСП и карпета и несколько саморезов.

Установка акустической полки ВАЗ 2107

Всем привет, решил поделиться своей акустической полкой, а точнее процессом её изготовления и установкой. Было очень много идей по поводу полки, но решил остановиться на цельной фанере. Делал я её не торопясь, все в ручную, старался как мог, но косячки есть.

Начну с того, что были куплены блины Pioneer TS-A6923I:

За свои деньги отыгрывают на 100%

За свои деньги отыгрывают на 100%

Перед нажатием, приготовьтесь читать много букв.

Разобрал полностью весь зад, для дальнейшей установки

Разобрал полностью весь зад, для дальнейшей установки

Выпиливал лобзиком, и то овалы выпилить не смог, мешало стекло, но зато экономия времени.

Выпилил прямоугольники, ну да некрасиво, а что поделать:

Итог 2 сломанных лезвия по металлу

Итог 2 сломанных лезвия по металлу

Сняв стандартную полку, я понял, что она испорчена.

Была когда то красивой

Была когда то красивой

Вооружившись виброизоляцией и валиком принялся за работу, в тот день было жарко и поэтому 5 минут вибры на крыше и она как тряпка, каталась на ура, толщина 2мм SGM

Убил целый час на раскатку, зато хорошо раскатал

Убил целый час на раскатку, зато хорошо раскатал

Нашел фанеру, толщина была немного велика, но я не отчаивался и пошел дальше:

Нужна была фанера размером 131x33 см, с запасом, толщина фанеры составила 19мм

Нужна была фанера размером 131×33 см, с запасом, толщина фанеры составила 19мм

Скорее хотелось начать делать ну я и помчался, привез старую полку и давай чертить, сначала я придал очерк стоковой полки:

После несколько часовой работы руками, все делал вручную, кроме отверстий для колонок, так как отсутствует свет, получил такой результат, а точнее форму стоковой полки:

Получилось вроде неплохо

Получилось вроде неплохо

Но полка никак не входила на свои места, была слишком велика, поэтому уже на месте началась подгонка, где что мешает, аккуратно подпиливал, ровнял напильником и снова подгонял. Ну вот подгонка прошла успешна, полка сидит на своем месте:

Ну а дальше пошли в ход формы под ремни безопасности, вырезал примерил все хорошо, но только вот один большой минус, изначально хотел сделать все цельное и кожух для ремней безопасности и полку, но полка с установленными ремнями не встает на место, слишком маленькие отверстия, а больше я делать не хотел, поэтому установка полки немного трудоемкий процесс, я решил, что сделаю кожухи отдельно, которые будут одеваться сверху на установленную полку и крепится к ней.

Ну и начертил расположения отверстий

Ну и начертил расположения отверстий

Поехал домой и выпили отверстия:

Динамика сели как родные

Динамика сели как родные

Теперь пришла очередь крепления полки, закрепил с помощью болтов. 5 штук. Сделал их незаметными, они будут под кожзаменителем, врезанные в фанеру:

Как то так сидят, довольно крепко, чтобы достать его, необходимо постучать по нему с обратной стороны, рукой не достается

Как то так сидят, довольно крепко, чтобы достать его, необходимо постучать по нему с обратной стороны, рукой не достается

А вот собственно и расположение болтов. P.S. отмечены красным

А вот собственно и расположение болтов. P.S. отмечены красным

После установки болтов, примерки её с колонками, поехал домой, чтобы обшить полку. Заранее знал что буду покупать кожзаменитель, обошёлся он мне в 225 рублей.

Купил 50 сантиметров, тоже с запасом, размеры его 150x50 см (по словам продавца)

Купил 50 сантиметров, тоже с запасом, размеры его 150×50 см (по словам продавца)

Полтора часа работы, и вот получаем результат, довольно хорошо получилось, мне нравится:

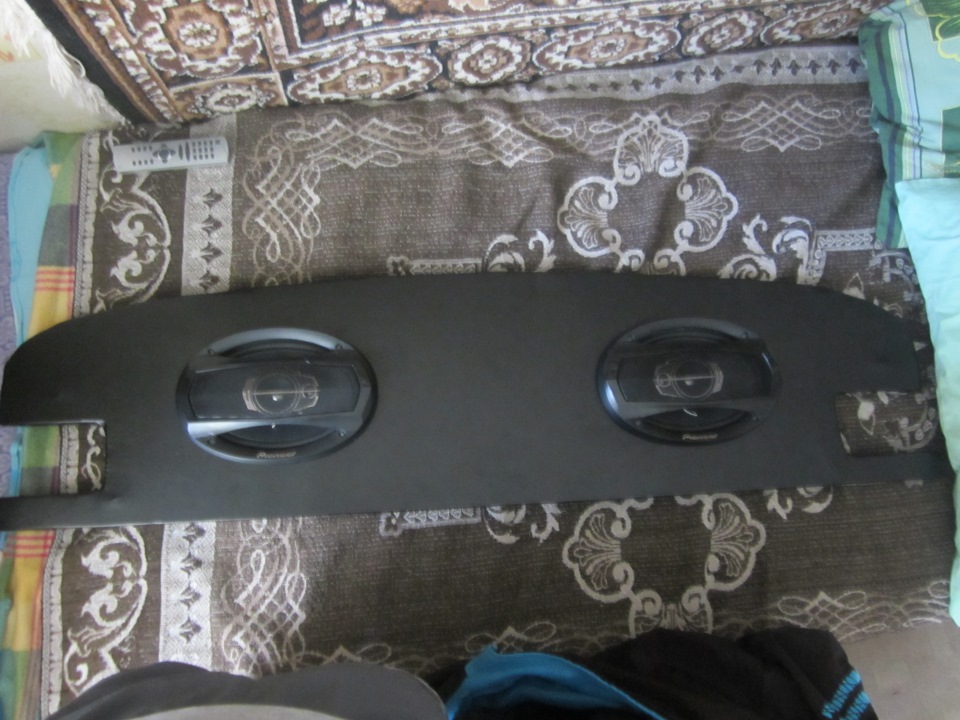

Итоговый вид полки

Итоговый вид полки

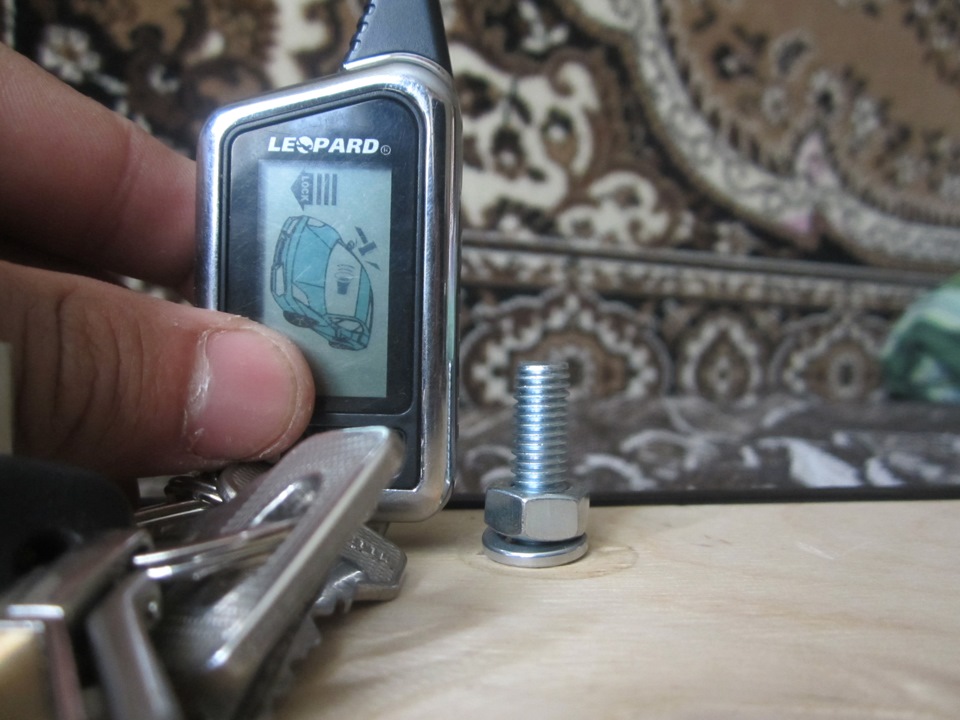

Ну и для наглядности размеры болтов, таких болта 3, расположены они ближе к сиденью

К сожалению не сфоткал те, что у стекла, но они длиньше примерно на 3 см.

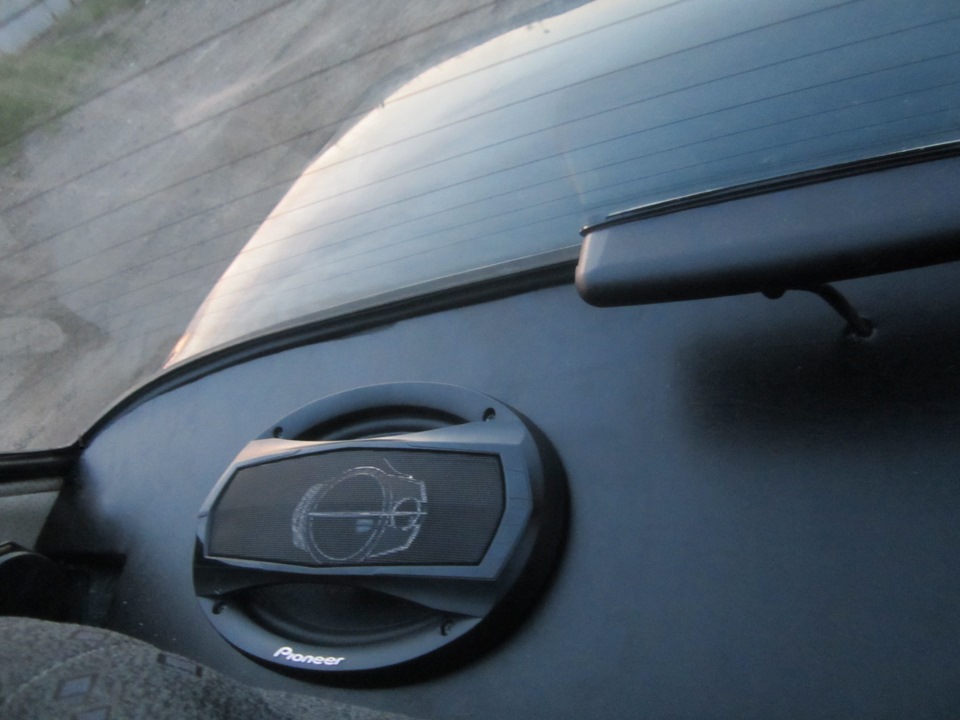

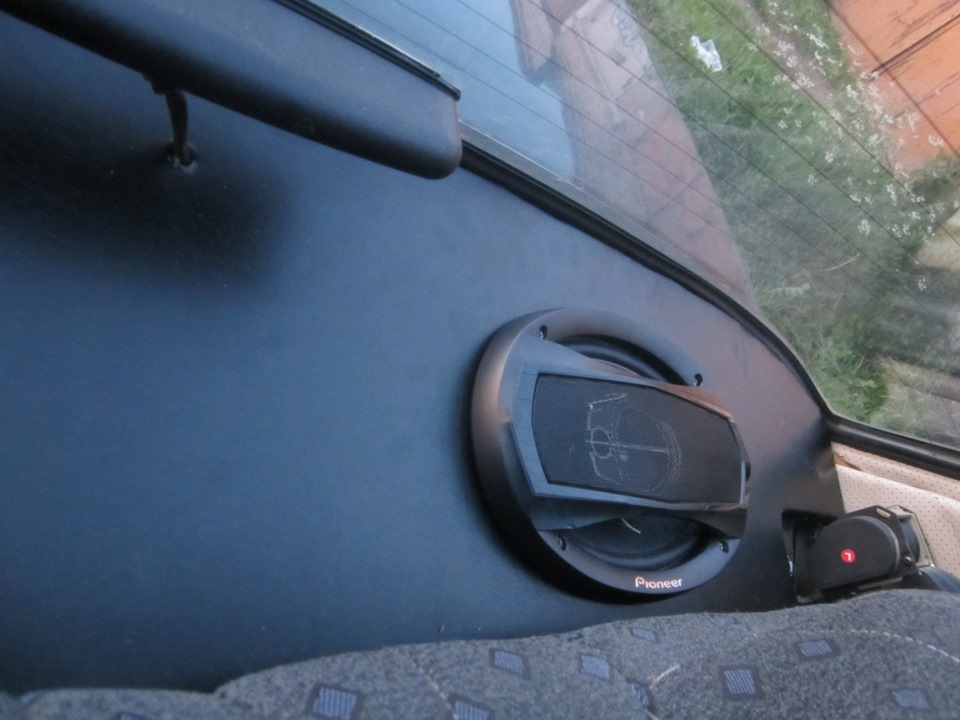

Ну вот и собрал я свою полку, поставил все на место:

Теперь осталось дело за малым, сделать кожухи для ремней безопасности и все). Собственно говоря об отличиях звука, звук приятнее, басит теперь (причем не слабо даже). Вот так дорогие друзья я и сотворил акустическую полку для своей семерочки.

Акустическая полка ваз 2107 своими руками

ВАЗ 2107 хотя и является отличным автомобилем, но все же требует некоторых доработок. Вот, например, акустика в “семерку” с завода в большинстве случаев не устанавливается. А живя в современном мире, любой водитель уже не представляет себе авто, в котором бы отсутствовала хоть какая-либо музыка. Первым уровнем озвучивания авто является установка двух “блинов” в заднюю полку ВАЗ 2107, которая располагается под задним стеклом, что является оптимальным местом для установки больших динамиков. Эти динамики можно установить в специальную полку из пластика, но получить при этом качественное звучание не получится.

Чтобы звук действительно удовлетворял потребности водителя, необходимо подготовить акустический подиум из дерева. Сделать такую полку из дерева для ВАЗа не сложно, с чем справится даже обычный водитель без навыков столяра. Как изготавливается такая конструкция своими руками, узнаем детальнее. Вариантов изготовления задних акустических полок на ВАЗ 2107 много, но мы рассмотрим два самых распространенных, что позволит выбрать наиболее приемлемый способ.

Требующиеся материалы и инструменты

Акустическая полка на ВАЗ 2107 своими руками изготавливается непосредственно из композитных материалов на основании дерева.

Чтобы изготовить полку своими руками, потребуется следующий перечень материалов:

  • фанера толщиной 16 мм и 12 мм;
  • декоративные материалы для обшивки полочки. Это могут быть: кожвинил, дермантин или карпет;
  • двухкомпонентная эпоксидная смола;
  • монтажная пена;
  • несколько саморезов и болтов с гайками для крепежа.

Конечно, под новую полочку потребуются соответствующие динамики, обычно овальной формы или круглые. Для проведения работ потребуется также шуруповерт, лобзик, отвертки и степлер для мебели. При этом будет изготавливаться не колхозный вариант полки, а реальная акустическая система, которая будет иметь не только красивый дизайн, но и достойные параметры звучания.

Вариант №1: изготовление полки

Акустическая полка ВАЗ 2107 с подиумами под установку овальных динамиков изготавливается следующим образом:

  • Для начала следует демонтировать штатную полку, взяв ее в итоге за шаблон для изготовления нового основания.
  • Берется соответствующий по размерам лист фанеры 16 мм или ДCП, после чего на нем располагается шаблон. По шаблону делается разметка при помощи простого карандаша или ручки.
  • По расчерченному шаблону необходимо вырезать новое основание для полочки, но вырезать его необходимо на 4-8мм меньше чем заводской образец, иначе, в силу большей толщины изделие не поместится на станет на свое место. Для этого рекомендуется воспользоваться электрическим лобзиком, что позволит сделать все быстро и качественно.
  • Используя ту же древесину, требуется вырезать основание для подиума и для самого динамика. Сделать это не сложно, а в роли шаблона можно использовать овальные динамики. Из обрезков материала делаем опоры, при помощи которых будем фиксировать эти два овала с необходимым нам углом наклона.
  • Примеряем получившиеся заготовки к полке, намечаем и пилим отверстия внутри подиумов.
  • Используя наждачную бумагу, необходимо пройтись по всем резам и обработать их. Углы должны получиться гладкими и округлыми.
  • Подиум необходимо закрепить, используя при этом соответствующей длины саморезы. С внутренней стороны изделия потребуется установить картонное основание. Это основание будет играть роль внутренней поверхности подиума.
  • Углубления, получившиеся между основанием и подиумами, следует тщательно задуть монтажной пеной. Когда пена подсохнет, на что может несколько часов, потребуется обрезать ее излишки. После обрезки выполнить тщательную зачистку углов.
  • Полка на ВАЗ 2107 практически готова, остается только обшить ее декоративными материалами. Здесь уже работает фантазия. Ее можно оформить в любом виде. Крепление декоративных элементов осуществляется при помощи мебельного степлера.
Читайте также:  Жидкие обои сделать своими руками изготовление

Вариант №1: установка полки

Уже полностью готовое изделие монтируется на место штатной полочки при помощи болтовых и гаечных соединений. В местах крепления следует просверлить соответствующие отверстия, после чего закрепить полочку.

После установки полочки необходимо выполнить ее подключение. Для подключения рекомендуется использовать специальную акустическую проводку с сечением хотя бы 1,5 мм . Более тонкие провода не смогут раскрыть весь музыкальный потенциал установленной акустики, особенно при проигрывании низкочастотной составляющей. В результате получаем следующее изделие:

Вариант №2: особенности изготовления акустической полки

Задняя акустическая полка в ВАЗ 2107 может быть изготовлена своими руками и по другому варианту. Второй способ проще, и заключается в повторении первого способа, но без изготовления подиумов-подставок под динамики. Вырезается полка по трафарету стандартной, подгоняется по размерам. Затем ее размечаем и выпиливаем отверстия под динамики, вместе с этим продумываем и подготавливаем места для крепежа самой полки к кузову авто. Так же пилим отверстия для динамиков в железной панели кузова. Важно чтобы они совпали с отверстиями в полке. Рекомендуем хорошо проклеить шумкой металлическую панель на которую будет крепиться вся конструкция.

Когда все подготовлено, можно обтягивать новое изделие понравившимся материалом и крепить его на место. Для еще больших любителей хорошего звучания, можно осторожно пропенить монтажной пеной получившийся зазор между полочкой и металлом. Это сделает конструкцию еще более монолитной, и улучшит звучание низких частот.

Второй вариант изготовления полки является более практичным, так как остается больше свободного пространства для расположения каких-либо вещей. Какой вариант полки выбрать в свой автомобиль, решать вам, только помните, что подойти к изготовлению полочки следует ответственно, что отразится на конечном результате звучания музыки.

Вместе с изготовлением полки рекомендуем также произвести изготовление обшивок дверей, установку подиумов под динамики и шумоизоляцию автомобиля, это очень положительно отразится на качестве звучания музыки и удовольствии от вождения.

Предыдущая запись
Шланг тормозной ваз 2107 — замена и какой шланг выбрать Шланг тормозной ваз 2107 — замена и какой шланг выбрать
Следующая запись
Шкив коленвала ваз 2107 инжектор — замена и ремонт Шкив коленвала ваз 2107 инжектор — замена и ремонт


Оставить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Что еще почитать:

Печка не дует на лобовое стекло ваз 2107 причины

Что еще почитать:

Замена передних тормозных колодок ваз 2107 своими руками

Михаил
Михаил
Увлекаюсь автомобилями с самого детства, работаю в сервисе, так же занимаюсь ремонтов автомобилей дома, очень нравится тюнинговать свой автомобиль, делюсь этой информацией с вам.
Избранное
Что такое адаптер Вася Диагност?

Что такое адаптер Вася Диагност?

Каршеринг: что это и как он работает?

Каршеринг: что это и как он работает?

Ремонт бампера автомобиля своими руками

Ремонт бампера автомобиля своими руками

Свежие публикации
  • Что такое адаптер Вася Диагност?

    Что такое адаптер Вася Диагност?

  • Каршеринг: что это и как он работает?

    Каршеринг: что это и как он работает?

  • Ремонт бампера автомобиля своими руками

    Ремонт бампера автомобиля своими руками

  • Шторы для автомойки

    Шторы для автомойки

  • Как доставить автомобиль из США?

    Как доставить автомобиль из США?

Что такое адаптер Вася Диагност?
Каршеринг: что это и как он работает?
© 2023 Машина.ру  ·  автомобильный интернет журнал
