Важность тормозной системы не подлежит сомнению. От качества ее работы зависит не только длина тормозного пути, но и жизнь.

Замена тормозных шлангов на ваз 2107 своими руками

Замена тормозных шлангов на ваз 2107 своими руками

Вот почему так важно проверять основные узлы системы, своевременно доливать тормозную жидкость, менять тормозные колодки и диски.

Не стоит забывать и о проверках «кровеносной системы» тормозов – специальных шлангов.

Именно с их помощью осуществляется подвод рабочей жидкости к основным узлам. Неисправность или повреждение трубок может привести к отказу тормозов.

Дальнейшие последствия непредсказуемы. Чтобы исключить такие проблемы, важно знать, когда поменять тормозной шлаг, и как правильно это сделать.

Сроки замены тормозных шлангов на ВАЗ 2107

На отечественных автомобилях срок службы тормозных шлангов – около двух лет. Но это не значит, что все это время можно ничего не делать.

Время от времени стоит производить осмотр тормозной системы на факт повреждений и нарушения герметичности. Первый признак проблемы – частое снижение тормозной жидкости ниже допустимого уровня.

В такой ситуации нужно проверить все узлы тормозов (в том числе и трубки). При появлении трещин или любых других повреждений замена тормозных шлангов на ВАЗ 2107 обязательна.

Худший вариант развития ситуации – снижение уровня тормозной жидкости и отказ системы.

Как менять тормозные шланги?

Тормозные шланги есть на передних и задних колесах авто. При этом алгоритм действий может немного различаться:

1. Замена передних тормозных шлангов ВАЗ 2107 производится по такому алгоритму:

Поднимайте нужную сторону домкратом, выкручивайте колесные болты и снимайте колесо.

Используйте обычные плоскогубцы (можно взять утконосы), чтобы снять фиксирующую скобу. Задача последней крепление тормозного шланга (обычно последний с легкостью изымается из своего зажима).

Крепко держите наконечник шланга ключом на «семнадцать». Как только вам удалось надежно зафиксировать узел, другим ключом на «десять» выкручивайте штуцер.

Доставайте из крепежа край шланга, а на трубочку наденьте специальный колпачок (это необходимо, чтобы предотвратить вытекание тормозной жидкости).

С помощью ключа на «десять» выкручивайте болт, удерживающий крепежную скобу тормозного шланга. После этого демонтируйте ее.

С помощью головки на «четырнадцать» выкручивайте крепежный болт тормозного шланга.

Ставьте новый шланг и собирайте все в обратной последовательности. Не забудьте установить новые уплотнительные шайбы (желательно медные). Последний этап – прокачка тормозной системы.

2. Замена заднего тормозного шланга производится таким образом:

  • Поднимите авто на подъемники (если нет такой возможности, работайте на яме или эстакаде);
  • с помощью пассатижей доставайте фиксирующую скобу, которая удерживает шланг в специальном кронштейне;
  • придерживайте край шланга с помощью ключа на «семнадцать», а вторым ключом на «десять» выкручивайте штуцер трубки;
  • берите ключ на «семнадцать» и с его помощью выкручивайте тормозной шланг. Далее снимайте его с тройника;
  • ставьте на прежнее место новый шланг и собирайте все элементы в обратном порядке;
  • последний этап (как и в предыдущем случае) – прокачка тормозной системой.

Замена заднего шланга проходит быстрее, ведь здесь нет нужды снимать колесо. При этом вся работа займет не более одного часа.

Перед тем как поменять тормозной шланг, обязательно пройдитесь по магазинам и подберите качественные детали. Имеет ключевое значение, чтобы все узлы тормозной системы были оригинальными и имели хорошее качество.

При этом не нужно тратить деньги на СТО. Если выполнять работу с предельным вниманием и прокачивать систему по завершении работ, то проблемы исключены. Удачной дороги и конечно же без поломок.

Как заменить передние тормозные шланги ВАЗ 2107 и другой «классике».

Тормозные шланги поменять довольно просто. Почти так же просто, как поменять износившиеся тормозные колодки. Правда, с первого раза не совсем ясно, как шланги крепятся, и что именно надо откручивать.

В Интернете есть статьи на эту тему, но они дают просто пошаговую методику с фотографиями, в которых, порой, бывает трудно сориентироваться. Я решил написать свой вариант статьи, вначале дав цельное, общее представление о крепеже шланга, и только потом расписав методику. Надеюсь, мой вариант вам понравится.

Крепление тормозного шланга

Рассмотрим крепление шлангов на ВАЗ 21043 на примере правого шланга. Напомню, что для удобства доступа к правому шлангу следует выкрутить руль влево до упора, поддомератить автомобиль и снять правое переднее колесо.

Чтобы проще было сориентироваться на последующих более крупных фотографиях, дам сначала общий вид, открывающийся на тормозную систему после снятия колеса:

Вид с правой стороны автомобиля, чуть сзади

Вид с правой стороны автомобиля, чуть сзади

Тормозной шланг крепится со стороны корпуса автомобиля следующим образом. Наконечник шланга проходит в кронштейн, закреплённый на корпусе автомобиля, и зажимается со стороны корпуса специальной фиксирующей скобой:

Вид снизу, чуть сзади

Вид снизу, чуть сзади

Вот так скоба для фиксации выглядит на новом шланге:

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».
Со стороны корпуса автомобиля сюда же подходит тормозная трубка, штуцер которой вкручивается в закреплённый в кронштейне наконечник тормозного шланга.

С другой стороны тормозной шланг подсоединяется к внутреннему тормозному цилиндру специальным полым болтом (перепускной болт-штуцер) с прокладками из медных шайб, и вся эта конструкция фиксируется специальным кронштейном, прикручивающимся болтом к корпусу суппорта.

Вид изнутри колёсной арки:

Вид изнутри наружу

Вид изнутри наружу

На новом шланге установка перепускного болта выглядит так:

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».

Какие комплектующие ещё нужны?

Кроме собственно тормозных шлангов (правого и левого — они отличаются поворотом наконечника), понадобятся ещё следующие детали:

1. Готовый набор крепежа тормозных шлангов:

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».
Или тот-же комплект, набранный по отдельности. Один комплект рассчитан на оба шланга.

2. Тормозные трубки (не шланги), левая и правая. Они стоят 50 и 70 рублей соответственно, поэтому их лучше купить на случай, если закисший штуцер при откручивании сломает трубку.

Замена тормозного шланга

Теперь, когда мы представляем, как закреплён шланг, можно приступать к его снятию. Для этого нам обязательно понадобится вот такой специальный стяжной ключ (т.н. ключ для прокачки тормозов), который стоит приобрести заранее:

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».
Он нужен для отворачивания штуцера тормозной трубки от тормозного шланга. Усилия при закручивании и раскручивании штуцеров довольно большие, и обычный рожковый ключ на 10 просто слизывает у штуцера грани, поэтому даже не пытайтесь это делать.

Накидной ключ использовать тоже не получится — накинуть ключ на штуцер мешает трубка. Поэтому применяется вот такой гибридный ключ. Прорезью он одевается на трубку, затем накидывается как накидной на штуцер, и болтом фиксируется от разгибания.

Если последний раз шланг менялся довольно давно, то штуцер, будучи подверженным неблагоприятным внешним условиям, сильно закисает на трубке, и перестаёт вращаться относительно неё. Поэтому перед его откручиванием нужно прокорябать маленькой отвёрточкой или шилом место соединения трубки со штуцером, аккуратно простучать его, прыснуть туда WD-40, и выждать минут 15-20.

Пока выжидаем, подготовим колпачок штуцера прокачки тормозных цилиндров, чтобы заткнуть им открученную тормозную трубку, из которой побежит тормозная жидкость.

Колпачки (пыльники) штуцера прокачки тормозных цилиндров

Колпачки (пыльники) штуцера прокачки тормозных цилиндров

Также доливаем тормозную жидкость в бачок, чтобы она не успела уйти и система не завоздушилась. Под место соединения на пол ставим поддон для сбора тормозной жидкости.

Ещё готовим пассатижи на случай отламывания тормозной трубки, чтобы боковыми лезвиями качественно пережать трубку в нескольких местах для останавливания вытекания тормозной жидкости, поскольку колпачок надёжно встаёт только на развальцованный конец целой трубки.

Снимаем дальний конец шланга

Итак, 20 минут прошло, WD-40 сделала своё чёрное дело, теперь можно продолжать работу. Пассатижами вытаскиваем фиксирующую скобу наконечника тормозного шланга. Если она приржавела, расшевеливаем её, отгибая от кронштейна отвёрткой.

Одеваем стяжной ключ, о котором я упоминал выше, фиксируем его болтом, и пытаемся стронуть штуцер с места. При этом желательно придерживать наконечник тормозного шланга рожковым ключом на 17. Как только штуцер сдвинется с места, пытаемся раскачать его ключом относительно трубки. Трубка должна стоять на месте, а штуцер двигаться на ней. Если штуцер сильно закис, может помочь повторное простукивание молоточком и повторная обработка WD-шкой.

Как только штуцер начнёт свободно двигаться относительно трубки, снимаем стяжной ключ, и далее раскручиваем рожковым ключом на 10.

Откручиваем быстро, чтобы вытекло поменьше тормозной жидкости, вытаскиваем наконечник тормозного шланга из кронштейна, а на освободившуюся тормозную трубку одеваем подготовленный колпачок.

Снимаем ближний конец шланга

Торцевым ключом на 10 откручиваем болт, который крепит фиксирующий кронштейн. Затем отвёрткой подцепляем кронштейн и снимаем его с шляпки перепускного болта.

Очищаем грязь вокруг перепускного болта, чтобы она не попала в открывшееся отверстие тормозного цилиндра, и торцевым ключом на 14 откручиваем этот болт.

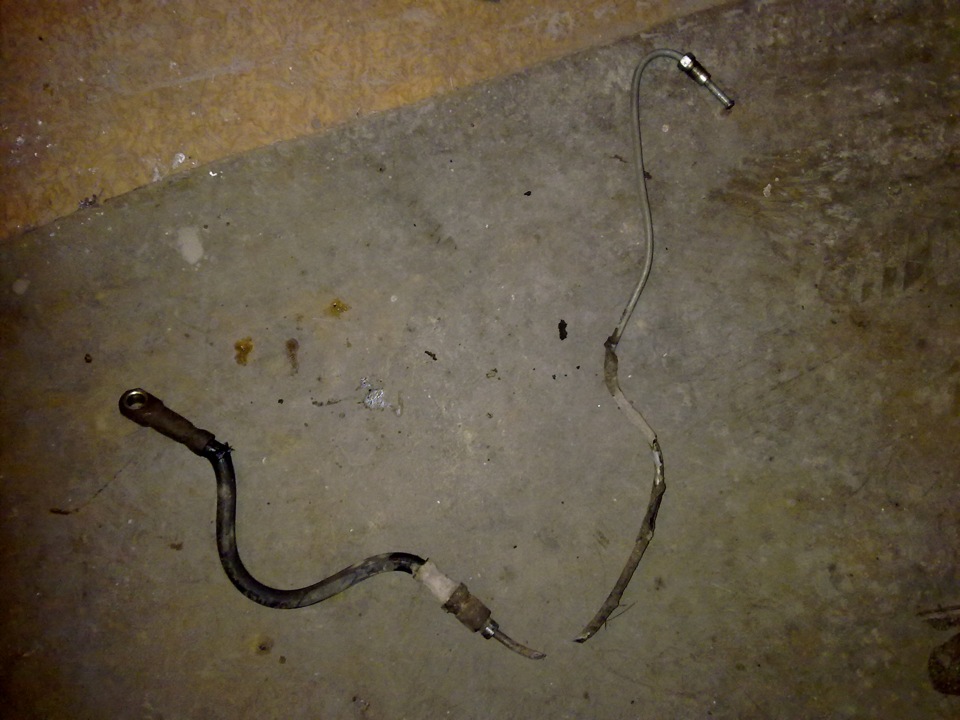

Тормозной шланг снят.

Крепим ближний конец нового шланга

Новый тормозной шланг устанавливаем в обратной последовательности. Не перепутайте правый и левый шланги! Они отличаются поворотом наконечника относительно оси шланга. Если при закреплённом ближнем конце шланга дальний не совпадает по ориентации с овальным отверстием в кронштейне, значит это шланг другой стороны.

Устанавливаем перепускной болт так, чтобы медная шайба была и сверху, и снизу. При этом скос наконечника должен быть ориентирован вниз:

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».

Замечу, что я снизу ставил по две медные шайбы (у меня был их запас). Иначе у меня эти соединения почему-то текли. Причём, и справа и слева. Предполагаю, что ориентируя наконечник, я слишком близко подводил его скос к краю суппорта, и он, упёршись в его край, не давал плотно прилегать плоскости наконечника к плоскости суппорта. Я разбираться не стал, может, там какие другие кромки мешали, но я просто поставил вторую шайбу, как общее решение проблемы.

Наживляем перепускной болт на тормозной цилиндр и примеряем сверху кронштейн, чтобы сориентировать наконечник в правильном направлении. Стараемся не поворачивать наконечник так, чтобы его скос упирался в суппорт, иначе могут возникнуть проблемы с его затяжкой. Затем убираем кронштейн и затягиваем перепускной болт крепко, но не изо-всех сил, чтобы как не сломать болт, так и не сорвать резьбу в алюминиевом корпусе тормозного цилиндра.

Полностью одеваем сверху кронштейн. Если он не налезает на шляпку болта, не пытаемся его насадить, стуча по нему молотком через торцевую головку. Так можно сломать пустотелый болт.

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».
Хотя, возможно, тот, что на фотографии, был просто дефектный, о чём свидетельствует потемневшая с одной стороны часть слома.

В любом случае, всё равно лучше взять надфиль, и просто расточить углы в отверстии кронштейна, чтобы его можно было одеть на шляпку без чрезмерных усилий.

Одеваем кронштейн и фиксируем его болтом.

Крепим дальний конец нового шланга

Чтобы штуцер не закис на тормозной трубке, смазываем её конец под штуцером графитовой смазкой. Графит не даст прилипнуть даже в случае высыхания самой смазки.

Всовываем наконечник шланга в кронштейн, соединяем его с тормозной трубкой, и наживляем штуцер в наконечник. Затягиваем его пока несильно рожковым ключом.

Затем фиксируем наконечник шланга скобой. Для этого ставим скобу сзади вплотную к кронштейну и направляем её вдоль него в паз наконечника. Затем осторожно молоточком постепенно вбиваем скобу в паз.

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».

После фиксации наконечника берём стяжной ключ, и затягиваем им штуцер тормозной трубки начисто, придерживая наконечник ключом на 17. При этом стягивающий болт, как правило, можно не одевать. Он важен только при откручивании, поскольку там прикладывается большее усилие.

Если сломалась трубка

Ничего страшного. Установить новую трубку несложно. Единственное, что придётся повозиться с установкой правой трубки. Она длинная, и идёт через весь моторный отсек под патрубками печки. И если вытащить обломанную трубку ещё можно, то установить целую мешает либо тот самый необломанный крючкоподобный конец, либо эти патрубки.

В общем, когда я устанавливал новую трубку, патрубки мне пришлось временно отсоединять.

Как заменить передние тормозные шланги и тормозные трубки на ВАЗ 2104, ВАЗ 2107 и другой «классике».
Итак, чтобы установить новую трубку, разогните на задней стенке моторного отсека скобы, которые держат жгуты проводов и шланги. Снимите шланг забора тёплого воздуха, отсоедините мешающую трубку от экономайзера. С другой стороны от двигателя отсоедините два провода под правой свечой. Так будет посвободнее. Возможно, придётся снять и правый подкрылок, если он будет мешать просунуть трубку.

Просуньте один конец трубки в отверстие корпуса моторного отсека, а другой уложите на патрубки печки. Распределите провода и шланги так, чтобы они не мешали уложить тормозную трубку.

Теперь надо будет ослабить хомуты и снять патрубки. Вытечет некоторое количество охлаждающей жидкости, поэтому снизу желательно проложить тряпку. Опустите трубку под патрубки, после чего оденьте их снова.

Закрепите трубку в пластмассовых креплениях и подведите к главному цилиндру гидропривода тормозов.

Вид с правой стороны автомобиля, сверху

Вид с правой стороны автомобиля, сверху

Трубку можно аккуратно подгибать, если она не совсем совпадает с местом установки.

Приверните штуцер трубки к главному цилиндру. Затяните его стяжным ключом. Стягивающий болт на ключе при этом можно не закручивать.

Заключение

На этом всё. Если статья вам помогла или просто показалась полезной или интересной, не поленитесь поставить лайк. Ваши дополнения и советы пишите в комментариях. Подписывайтесь на мой канал. Удачи!
