Проставки на ваз 2107 — расширяем колею

Машинка у меня уже относительно давно, много чего с ней переделал за это время, но все никак не доходили руки написать о доработках. Начну с малого, а именно с проставок и шпилек. Таких тем полно, но мой подход отличается от остальных. Можете судить строго, к любой критике отношусь адекватно, только когда все по существу.

Сразу оговорюсь, делал я это где-то полгода назад, были и фото и видео, все на телефоне, но проблема с флешкой все испортила( по этому кое что сфоткал заного, а картинки взяты из сети. И хоть я старался сэкономить буквально на всем, к вопросу подошел со всей ответственностью.

На данный момент проехал чуть больше 10 000 км. на проставках и шпильках. Машину не жалею, в повороты вкладываюсь по максимуму и иногда даю жару по прямой, разгоняя до 160 и проезжая на такой скорости несколько км подряд, пока дорога позволяет) За это время никаких биений не обнаружил, ничего не открутилось и не сломалось, правда за подшипники ничего сказать не могу, но за 10 тысяч они не рассыпались, хотя это не показатель.

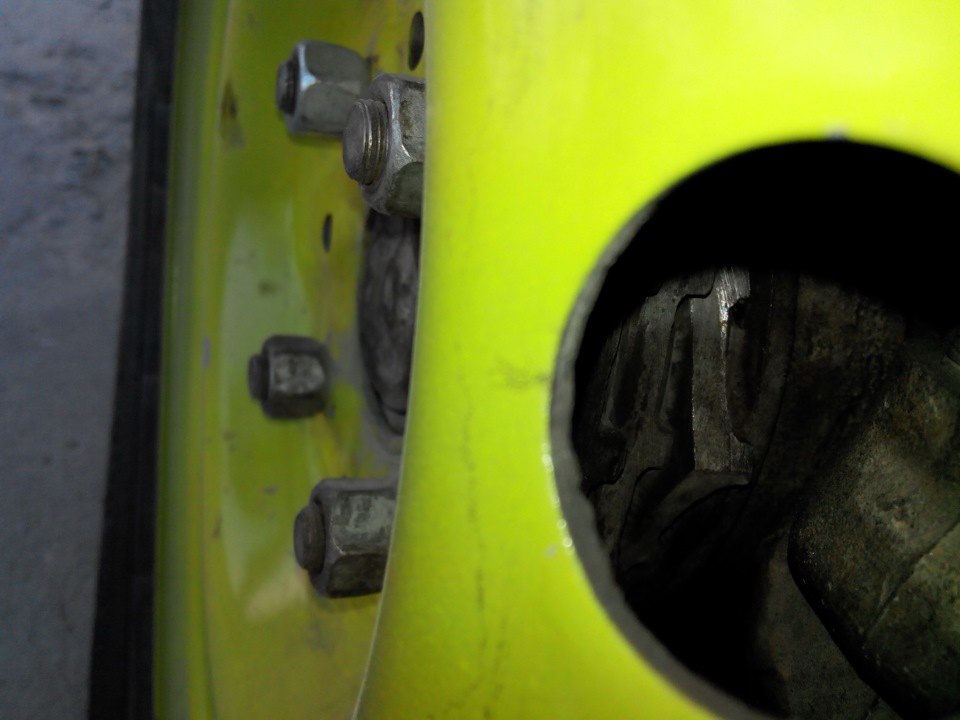

Вот только с проставками на 14 дисках с резиной 185/60 и занижением -1.5 витка колеса при полном вывороте руля стали задевать за внутреннюю часть подкрылка (локеров у меня нет), решилось все несколькими ударами молотка по подкрылку. Сзади так же покрышка терла об крыло, но замяв внутренний кантик крыла проблема решилась, но краска в этом месте отшелушилась, так что решайте, нужно оно вам или нет) +3 см с каждой стороны это не мало, поэтому приходится издеваться над машиной.

В моем случае краска была итак не фонтан и машину собираюсь красить, а пока замазал карандашом специальным и не видно. Результатом своей работы доволен, в целом в такой конфигурации подвески (+ еще задние пружины минус 2 витка, регулируемая панара и нивовские аммортизаторы) позволили входить в повороты на 20 км быстрее. В статье постарался учесть все мелочи и объяснить все подробно, за занудство уж извините, а для тех кто любит коротко и по факту основные моменты выделял жирным. Итак, начнем)

Потребуется:

— Тормозные барабаны 2101 (состояние не имеет значения, нужна только центральная часть с отверстиями под болты) — 12 штук можно, конечно и меньше, зависит от того, насколько хотите расширить колею. Найти можно за копейки на разборках, металлоприемке или у знакомых мастеров гаражников, они обычно их собирают и сдают на металл.
— Болты крепления заднего (толи амморта, толи тягипанары, точно не помню), общая его длинна 8,5 см, резьбовая часть 8 см, показан на фото ниже. — 16 шт.
— Гайки крепления колес от нивы — 16 шт.

Из инструментов: болгарка и ключи, необходимые для снятия задних полуосей и передних ступиц. Конкретно понадобится трещетка с удлиннителем и головка на 17, возможно отвертка, пассатижи и молоток, без этих инструментов вообще ни один серьезный ремонт не обходится) Про ключ балонник и домкрат, думаю, итак понятно)

Итак, решил я как-то заморочиться с проставками колес и ввиду того что я бедный студент (был на то время), сделать это хотелось максимально дешево и эффективно. В качестве проставок использовал сердцевины от тормозных барабанов с классики. Процесс изготовления описан в сети, он прост до безобразия: берем барабан, прижимаем ногой и пилим болгаркой. Алюминий, к слову, пилить не очень приятно, он сильно нагревается, по этому советую почаще лить на него воду, не давая перегреться, иначе его может повести и о ровной проставке можно будет забыть. На картинке ниже красными полосками наметил линии распила:

Как-то так

Проставки готовы! Можно еще обточить их по кругу чтоб было красиво и балансировка улучшится, но я этого так и не сделал, в итоге этого не потребовалось, проставки получились легкие, поэтому наверно и нет биения. Что касается центровочного кольца, оно конечно нужно, но если аккуратно и постепенно протянуть гайки крепления, отцентровав все 4, этого достаточно для правильной центровки колеса.

Теперь о шпильках. В начале у знакомого мастера взял б/у болты гбц от ваз 2108 с сорванными шляпками, но резьба была целая. Нарезал их, закрутил и прихватил слегка сваркой, все делал по описанию из статей в сети, коих великое множество. Но! Результатом остался недоволен. Длинны таких шпилек хватало только на 2,5 см. проставки, в моем случае это две проставки из барабанов и пол сантиметра в остатке, ни туда ни сюда. Была мысль купить 4 стандартные полусантиметровые проставки от передней ступицы ваз 2101

Вот такие

Но ценник в 200 р. за 1 штуку на мой взгляд неадекватный, в сравнении с более толстыми и легкими проставками из барабанов, которые обошлись мне по цене в среднем по 50 р. за штуку. В итоге спилил эти шпильки и поразмыслив, пошел искать другие варианты.

Моей целью было расширение колеи по 3 см с каждой стороны, 6 см в целом, на мой взгляд это должно было повлиять на управляемость и как оказалось, я был прав) Можно было купить готовые шпильки за 1500 р., но опять же — дорого, да и у нас в городе таких не найдешь, только заказывать, а это еще 300 р. за доставку и бесконечно долгая неделя ожидания. Стал ходить по магазинам с гайкой колеса от нивы и примерять к ней разные болты.

Важно! Искать нужно исключительно в автомагазинах, т.к. болты в строительных магазинах и на рынке по прочности не рассчитаны на такие нагрузки, какие испытывают колесные болты. В автомагазинах же болты другого качества. В общем, я довольно быстро нашел, что искал.

Таким он был изначально. Кажется это болт крепления заднего аммортизатора или поперечной тяги от ваз 2101, важно что длинна его резьбовой части ровно 80 мм.

Специально отрыл их, что бы показать какими они стали после рук токаря) Как видно, за полгода успели поржаветь, хоть и были в масле, всему виной сырой подвал!

По резьбе он идеально подошел к гайке от нивы, а значит и в ступицу/полуось закрутится без проблем. Класс прочности у этих болтов — 8.8, бывают и прочнее, но я таких не нашел, в любом случае, его вид вызвал у меня доверие! Купил таких 20 штук (4 про запас), с уговором вернуть назад, если не смогу использовать по назначению.

Дальше о доработках: нужно было нарезать резьбу до конца, что бы иметь возможность вкрутить с обратной стороны ступицы/полуоси. В начале была мысль купить лерку и сделать это самому, но подумав немного, решил что болт слишком прочный и мне попросту не удастся его так зажать, что бы пройти резьбу, да и сама лерка в магазине больно подозрительно блестела, не вызывая доверия.

Решено было искать токаря и как оказалось не зря! Зажав в токарном станке болты и используя совдеповскую лерку, которая была гораздо больше магазинной и проверена годами, мне казалось что даже она не выдержит такого издевательства. Болты жалобно визжали и казалось вот-вот выпрыгнут из захвата станка, но все же нарезать резьбу с трудом, но удалось, болты после обработки нагрелись так, что взяв один в руки я нехило обжегся!

Дальше все просто:

Задняя ось: поддомкрачиваем ту сторону, с которой решили начать, снимаем колесо, откручиваем полуось (описаний и видео как это делается куча, мой рассказ не об этом, но если появятся вопросы — отвечу). Выбив полуось, аккуратно достаем ее, что бы не испачкать шлицы. ставим на тряпочку и вкручиваем с обратной стороны болты. Вкручивать нужно до конца и обязательно хорошенько поджать, в противном случае, после установки колеса они могут сами докрутиться еще на полоборота, что ослабит затяжку внешней гайки крепления колеса, а оно нам надо?

Еще один маленький нюанс: в месте где заканчивается заводская резьба и начинается добавленная токарем, болт начинает закручиваться немного туже, но это нормально, т.к. глубина новой резьбы может получиться немного меньше чем у заводской, если кто захочет повторить мой эксперемент, просто имейте это ввиду. Закрутив болты до самой шляпки и хорошенько поджав их, можно даже прихватить слегка сваркой для спокойствия, но это совсем не обязательно, лично я не стал, хотя мог. Дальше устанавливаем полуось, но не спешим прикручивать. В начале нужно примериться и убедиться, что шляпки болтов не цепляют за распорную планку тормозным колодок.

У меня они едва задевали, но на всякий случай взял болгарку и немного спилил шляпки. Закручиваем полуось, еще раз проверяем чтоб нигде ничего не цпеляло, одеваем барабан, проставки иии… тут возникает еще один нюанс с двумя направляющими, которые крепят барабан к полуоси.

Есть три варианта:

1. выкинуть их нахрен и забыть, барабан итак хорошо прижимается к полуоси.
2. сверлом на 10 или большего диаметра делаем патай в крайней внутренней проставке, что бы грани направляющей (или круглый буртик на направляющих нового образца) не мешали проставке плотно прижаться к барабану по всей плоскости, это очень важный момент!
3. самый грамотный на мой взгляд вариант — подобрать болты длинной 3,5 см, с резьбой как у направляющей и шляпкой под патай, сделать патай на крайней внешней проставке и прикрутить все три проставки вместе с барабаном к ступице. Лично я пошел по 1му варианту, т.к. на тот момент не придумал ничего лучше. После всего этого повторяем операцию с другой стороны.

Передняя ось: открутив и отодвинув в сторону суппорт, снимаем защитную крышку с регулировочной гайки ступицы и откручиваем ее, она под ключ на 27. Снимаем ступицу (при этом не обязательно отделять ее от тормозного диска) и пробуем закрутить болты. До конца они не закрутятся, т.к. в конце будут задевать за центр ступицы

Сначала я долго мучал один болт, срезая по кругу его шляпку, но затем меня осенило. Зачем трогать болт, если можно немножко чесануть неугодную ступицу? Так и сделал, аккуратно болгаркой в месте, отмеченном на рисунке выше, хватило сточить миллиметра 2-3 что бы болт закрутился до конца без препятствий. Помним, что болты нужно закручивать до конца и хорошо поджать, что бы они потом сами не докрутились, когда колесо будет прикручено.

Дальше собираем ступицы в обратной последовательности, тут нужно правильно затянуть регулировочную гайку, что бы ступичный подшипник не люфтил и не был зажат, ведь ему бедолаге итак теперь несладко придется!), собираем все в обратно последовательности (что касается двух направляющих, которыми тормозной диск прикручивается к ступице, с ними поступаем так же, как и с задними, см. выше.

Ну и пара фотограффий готового результата:

С виду не сильно бросается в глаза, основной эффект в управляемости

Попытался заснять сами проставки, видно плохо, но если присмотреться то видно что они не круглые, а такие какими я их выпилил. Единственно еще обработал острые края напильником, чтоб не порезаться.

Те самые запасные 4 болта, на случай если на основных сорвется резьба.

К вопросу о цене:
— проставки 12 шт. по 50 р. = 600
— болты 16 шт. по 21 р. = 336
— гайки 16 шт. по 16 р. = 256
— работа токаря — 150 р.

Колесные проставки 30мм

После нескольких километров пробега, понял что мои новые колеса не очень то хотят дружить с синими рычагами и элементами передней подвески а так же с рулевыми наконечниками. Задевало стабилизатор, задевало соответственно наконечник на «полном» вывороте. Виной этому естественно оказались 2 фактора — ширина диска и его вылет. Недолго думая, решил заказывать проставки для расширения колеи. Сел. Посчитал. Выбрал контору. Заказал. Ну а что из этого всего вышло, смотрите сами.

Задевает рулевой наконечник

Упирается в стабилизатор

Все очень плохо

Нехитрые вычисления

Проставка

Пара

Прикрутил

Результат

Все встало отлично, ну немножечко пришлось спереди крылья обрезать, задевало и в общем недолго думая, я оставляю эти проставки на передке, и надеваю зиму на штампах.

Спереди

Удачное сочетание с фендером

Далее в планах расширение задней колеи хотябы на 80мм. Но это позже. А пока катаем так, ждем снега и проверяем миф о ступичных подшипниках.

Расширяем колею Ваз 2107

И так, установив синие рычаги от КТ, остро встал вопрос расширения задней колесной базы, так как колея была до смешного узкой в сравнении с передней, ведь как говорил сам Аркаша Цареградцев — «Первая ошибка, с которой начинают дрифтеры – сильное расширение передней колеи (для огромного выворота колес). Тем самым машина расбалансируется и теряет свою стабильность в заносе. Стоит уделить внимание выравниванию колеи перед/зад».

Колея на рычагах КТ на 115мм на сторону шире, чем на стоке, что дало повод задуматься о проставках.

Совершенно случайным образом мне попали в руки эти шикарные проставки по 50мм:

Заготовка проставок

Просто устанавливать на шпильки их не хотелось, да и резьбы не хватало, поэтому было решение рассверлить отверстия и запрессовать шпильки от нивы:

Шпилька и гайка от Нивы

Длины резьбы оказалось достаточно для штампованных колес, а вот с литьем уже проблемы, но это были самые длинные шпильки в магазине с шагом резьбы 1.25

Хорошо, что есть хорошие товарищи, которые не бросят в беде и помогут в доработке проставок! Отдав человеку на доработку, я коротал вечера в гараже, варил редуктор, предвкушая эту бомбезную рулежку на широкой колее 🙂

Вот так выглядят установленные проставки

Спустя пару дней проставки были готовы и я незамедлительно начал установку!

После установки колес начались первые проблемы — задние колеса сильно цепляли за арки, но нашелся простой выход. Взяв болгарку в руки я сделал несколько надрезов внутри крыла и застучал внутреннюю часть арки — проблема исчезла до загрузки в салон 3 человек. Все-таки нужно пилить или раскатывать сильнее.

Ждет покраски и снятия тонера

Внешний вид машины тоже изменился:

Езжу уже неделю, тестил в боевых заездах, крутил пятаки по сухому асфальту, заваливал боком в повороты, дергал ручник, разгонялся до 160 км.ч — шпильки держат на УРА! Колея все-таки получилась не совсем ровной, но управляемость автомобиля стала гораздо четче.
