Гидроручник и с чем его едят
Сезон был очень близко, а ручника не было вообще. Как правило, без него в дрифте никак. Да и на повседневное использование неудобно.
Начал искать подходящий для меня вариант (не бросающийся в глаза, горизонтальный).
Нашёл у нас в области в магазине самый дешёвый вариант за 2200р, на основе главного цилиндра сцепления классика. Почему не АТЕ? Не хватило денег потому что. Приобрёл и поехал к знакомому в магазин запчастей. Там мне отрезали две тормозные трубки по 170см с штуцерами, подходящими по резьбе в цилиндре. Ещё взял 0.5 тормозной жидкости. Вышло ещё в 700р.

Гидроручник 2200 + тормозные трубки 600 + тормозная жидкость 100 = итого 2900р
Сначала от хотения примерить быстренько снял старый ручник, прикрутил на 3 болта в штатное место гидрач. Выглядит красиво, массивно, необычно — в общем я кайфанул.

Очень грязно, аж стыдно за это
Настал день «Х», нашёл свободное время. Пришёл в гараж и загнался в тупик. Как все это подключить? На драйве много информации, в итоге у меня в голове сложилась каша. Не долго думая, написал Ne1R в директ, не ожидая ответа. Но Слава, на удивление, быстро ответил, проконсультировал. Так я и решил делать.
Теперь буду объяснять на пальцах на фото, взятых с интернета:


Далее берём вторую тормозную трубку, аккуратно просовываем в салон один конец и прикручиваем в отверстие под номером 3.

Теперь в штатном режиме начинаем прокачивать тормозную систему и все. По времени заняло 2.5 — 3 часа с учётом прокачки (прокачивал один).
В голову закралась мысль спрятать медные трубки в гофру, которая лежала в гараже.

И я был крайне удивлён эффективностью торможения и педалью газа и самим гидроручником. Стояночный тормоз 1-2 щелчка и машина колом стоит. В общем, оно того стоило. Сейчас наступил сезон жига дрифта и я просто кайфую с эффективности ручника.
Подведём итог:
- Гидроручник — 2200р
- Тормозная трубка медная с классика штуцерами, длиной 170см * 2 — 600р
- Тормозная жидкость 0,5л — 100р
- Итого 2900 рублей и у нас мягкий, приятный гидроручник по бомжу.
Меня предупреждали, что якобы будет перетормаживание заднего контура, но его нет, сначала тормозит передний, а потом задний. При условии, что у меня спереди 14″ тормозные диски от 2112, а сзади 13″ от 2110 на одинаковых тормозных цилиндрах. В принципе я так и рассчитывал, что это все будет неплохо работать без регулятора тормозных усилий.
Гидроручник своими руками
Про установку ЗДТ. Вместе с подвеской мне пришел комплект для установки задних дисковых тормозов на основе суппортов от 2108. В комплекте было проставочное кольцо, пыльник, стопорное полукольцо, плантшайба. Договорился с токарем что в 13:00 я приеду к нему чтоб он проточил полуоси под внутренний диаметр тормозного диска. В 11 я приехал в гараж, слил масло из редуктора, снял колеса, снял барабаны, открутил и вытащил полуоси и к часу был у токаря. За 20 минут и 300 рублей за полуось он сделал свою работу и я довольный поехал в гараж все это ставить.
По пути заехал в магазин, купил новые болты и гайки для крепления полуоси, нивовские шланги, банджо-болты, медные шайбы, две тормозные трубки и тройник. Трубки нужны следующие: с левой стороны ставим трубку от передних тормозов классики(короткая которая, между цилиндрами), а с правой ставим трубку которая идет на левую сторону (она похожа на букву W).
Естественно, трубки нужно будет разогнуть и гнуть по месту, но длины их хватит, тем более с шлангами от нивы. Сами шланги я пускал спереди моста сверху (так как суппорт направлен вперед), а трубки в штатных местах. Далее еще раз все проверяем, протягиваем трубки специальным ключом, прокачиваем тормоза (не забудьте при установки суппорта что спускник должен быть сверху, к тому же если суппорт не новый, то лучше поставить новый спускник)

Плантшайба. Шланг накинут на старую трубку и кинут в баночку с тормозухой

Все на своих местах
Единственное, что нужно — это доработать скобу, иначе она упирается в болт крепления полуоси. Я аккуратно снимал болгаркой металл, все время примеряя. По итогу снял чуть меньше трети от толщины, но не переживайте, эта скоба рассчитана на работу на передней оси авто, где нагрузка вдвое больше, к тому же клубтурбо продают так же подпиленные скобы, только у них убрана половина от толщины в том месте.
Теперь хотелось бы рассказать про гидроручник.
Его я делал сам от начала и до конца, потратил в сумме около дня на все работы.
Начнем с цилиндра. Я, как и практически все, решил использовать цилиндр сцепления от классики. Но есть одно «но»: в данном цилиндре под трубку всего один выход, а вход с бачка. Я не стал обращаться к токарю чтоб мне изготовили ввертыш. Я решил пойти другим путем. Вытащил стопорную гайку, которая держит пластиковый штуцер.

Вытащил стопорную гайку
И поехал в магазин за подходящей гайкой, которую я собирался туда вварить. Сразу скажу, что тормозная трубка не подходит по резьбе в цилиндр сцепления, нужен переходник от ГАЗа. Долго ходил по магазину в поисках подходящей гайки и нашел ее-это колесная гайка от нивы. она подходит по резьбе к переходникам. Но есть одна хитрость: гайки есть разные.
- Во-первых, нам конечно же нужна открытая.
- Во-вторых сами гайки немного различаются, совсем немного, но для нас разница существенна.
Она заключается с диаметре юбки. Есть гайка повыше, и юбка у нее шире (она не подойдет), а есть пониже и поуже (она ка будто для этого была создана). После того, как вы вставите маленькую, вы поймете. Она садится просто идеально в эту выемку, совсем без зазора и до начала шестигранника (то есть довольно глубоко).

Гайки с переходниками, а также медные кольца Слева та, которая не подходит, а правая подходит идеально
Далее разбираем весь цилиндр, вытаскивая все компоненты и оставляя лишь чугунную основу.

Разобрали
Затем вкручиваем ГАЗовский переходник в гайку, вставляем это в цилиндр и греем горелкой. Затем берем электрод по чугуну диаметром 3мм и аккуратно свариваем гайку с цилиндром. Варить нужно пока чугун не остыл после горелки и с разных сторон сначала прихватить, чтоб отцентровать ( но так как гайка сидит плотно это будет легко), далее обвариваем.
Варится очень хорошо, если рука не дрожит и ведете ровно то получится с первого раза без пор и непроваров. Шлака было немного. После сварки шов лучше немного проковать молоточком. Далее кидаем в ведро с песком либо греем потихоньку горелкой чтоб плавно остудить. После этого собираем цилиндр, вкручиваем второй переходник.

Приварил гайку и вкрутил переходник под трубку ВАЗ
После этого начал делать сам ручник. Основа из листовухи, пилил-варил час.

Основа

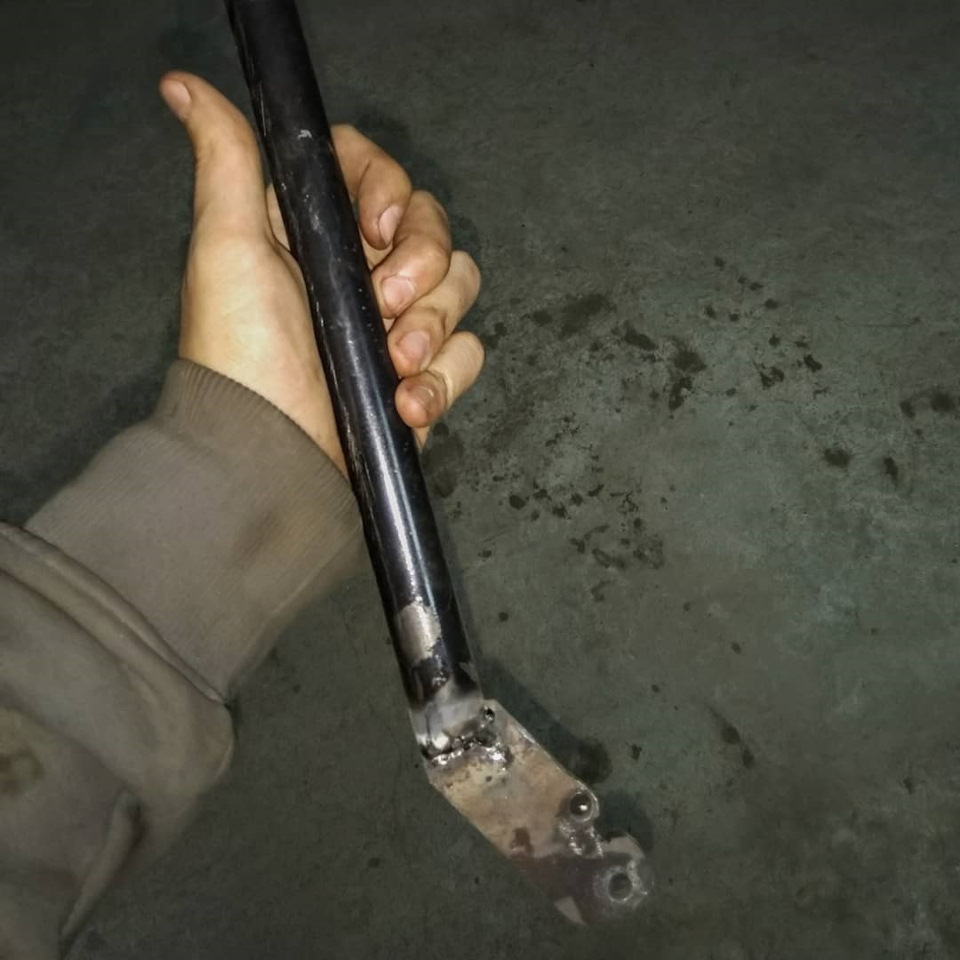

Рукоять — труба из кулисы от калины/девятки/гранты хз в общем, и приваренное дополнительное коромысло для уменьшения хода и для того, чтобы избежать перемещения штока по окружности. По итогу отверстие на коромысле пришлось перенести выше, поскольку ход оказался большим, но это делается без проблем при помощи болгарки и дрели.

Первый вариант рукояти и коромысла
Для того, чтоб на конце была рукоять, вварил в трубу болт, в ручку забил длинную гайку, привернул рукоять, сверху законтрил болтом. Сама ручка эбонитовая, снял ее с короткоходки, она там была бесполезна.

Рукоять
Далее к рукояти приварил с двух сторон длинные гайки, в которых будет ось, на которой она будет стоять. Для того чтоб отцентровать все это, для начала скрутил все болтом и приварил, потом выкрутил болт и высверлил внутри гаек резьбу. Таким образом это позволило сделать конструкцию без люфтов. После этого делаем отверстие под цилиндр и ставим шток (я взял от старого ГАЗовского цилиндра), красим, собираем.

Собранный ручник, ход получился около 26-27см с полным выжимом цилиндра
Ну и вид в машине.

Установлен, но не подключен еще

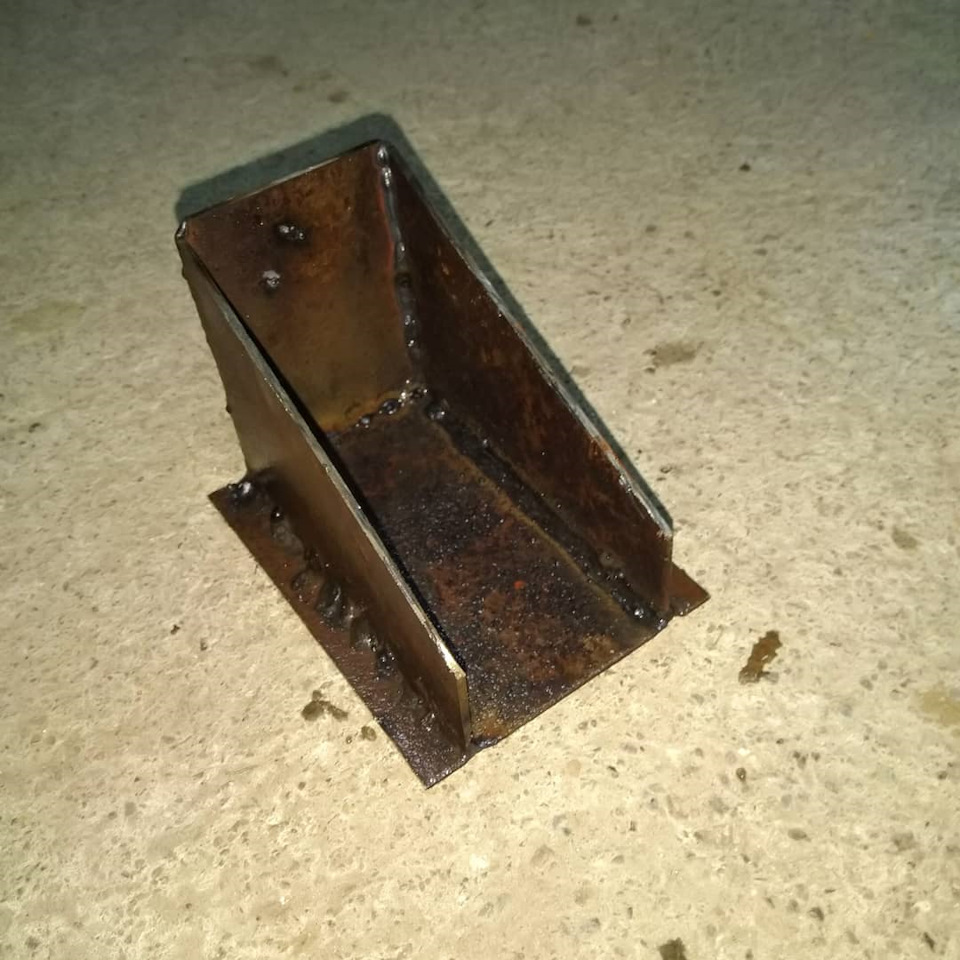

Для крепления приварил домик из переваренного под треугольное сечение куска профильной трубы к планке крепежа сидения (эта точка крепления ручника испытывает самые сильные нагрузки), вторая точка крепления с другой стороны планки, третья точка соосна с крепление шаровой, т.е. они закреплены одним болтом. Шток регулируется, положение ручника при этом меняется на 20+ гардусов, поэтому все очень легко настроить. Под рукоятью, около оси вращения, имеется регулируемый стопор, чтоб шток при обратном ходе не выпал из цилиндра.
Тормоза я ставил неделю назад, покатался на них они выходные всего, но хочу сказать что работают намного лучше барабанов. Ручник был изготовлен пару дней назад, поэтому пока что его не опробовал еще, но как только подключу и отрегулирую — сразу отпишу, насколько этот хэнд-мэйд имеет право на жизнь.
Гидроручника на жигули — установка и прочие мелочи
Известно, что одним из первых шагов тюнинга автомобиля, наряду с «прокачкой» двигателя, является модернизация тормозной системы. Не так давно Мы уже рассматривали общие моменты тормозной системы и о низ можно почитать здесь. Но сегодня речь пойдет об установке гидроручника на жигули.
Начнем пожалуй с того что если собрались ставить гидроручник, то придется менять задние тормоза на дисковые. Подробную инструкцию по установке задних тормозов можно почитать вот здесь.
После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно?
Есть много причин для установки задних дисковых тормозов, но обратим внимание лишь на некоторые, определяющие из них:
— стабильные характеристики дисковых тормозов при нагреве;
— лучшее охлаждение тормозных дисков;
— высокая эффективность торможения уменьшает тормозной путь;
— меньшие вес и размеры;
— уменьшается время срабатывания;
— около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;
Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры. Задние дисковые тормоза установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза. Далее берем гидровлический ручник и устанавливаем его на место старого, дальше нужно будет подключить тормозные магистрали как показано на этой схеме:
Плюсами данной схемы являются:
— Одинаковые усилия на левых и правых колесах автомобиля.
— Регулятор начинает перераспределять усилие на задних колесах в более широких пределах (он и раньше умел это делать, но только на одном колесе, из-за особенностей устройства)
— Передние тормоза становятся мощнее из-за переноса их магистралей ближе к вакумному усилителю.
Но в бочке меда всегда найдется и ложка дегтя, минусы схемы:
— При отказе контура «левое переднее — правое переднее» эффективность торможения резко падает.
Недостатки есть всегда, но чётко дозируя усилие рукояткой ручника машина останавливается достаточно эфективно.
Прежде чем приступить к установке регулятора тормозных усилий и системы гидроручника, советую частично разобрать салон для большего удобства работы при укладке тормозных магистралей. Теперь их место в салоне. Установка рукоятки стояночного тормоза.
Оснастка и рукоятка ручника стояночного тормоза устанавливаются на штатное место. В вход на цилиндре гидроручника подключаем тормозную трубку, подающую жидкость, из выхода ведём трубку по туннелю к задней части кузова «классики»
Разводка магистрали к задним суппортам
Над задней балкой внутри кузова есть три технологических отверстия. Разверните среднее из них зенковкой при помощи дрели до нужного диаметра и вставьте в отверстие сначала тормозной шланг (ВАЗ 2121), а затем, проденьте резиновое кольцо как на передней стойке, предварительно его (кольцо) разрезав с одной стороны. Вставьте через разрез тормозной шланг, который теперь никогда не протрётся об кузов. Соедините его с тормозной магистралью.
Под машиной к тормозному шлангу через отверстие болтом прикручиваем через медные шайбы тройник к которому по обе его стороны подсоединяем оставшиеся две тормозные трубки. Зафиксировав конструкцию пластиковыми хомутами герметизируем всю НОВУЮ тормозную систему с суппортами. Обтяжка и прокачка тормозной системы.
Предварительно обтянув все точки соединений в тормозной системе можно заливать тормозную жидкость. Прокачивать следует сначала задний контур, за ним правое переднее колесо и последним левое переднее колесо.
