Задний тормозной цилиндр заменяют в случае его течи или клина поршней в результате коррозии. Типичными признаками выхода его из строя, кроме видимых подтеков тормозной жидкости, является неравномерный износ рабочих поверхностей барабана и колодок, низкая эффективность и шумы при торможении.

В этом случае цилиндр необходимо заменить.

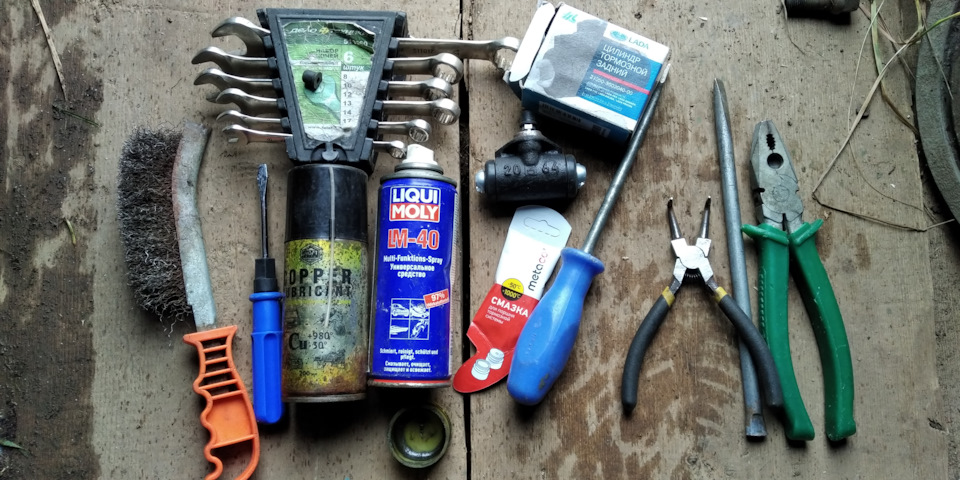

Для работы нам потребуются:

— Ключи и головки на 7, 8, 10, также специальный ключ для гаек трубопроводов;
— Монтажная лопатка или большая плоская отвертка;
— Молоток, узкогубцы или пассатижи, бородок, металлическая щетка;
— Жидкий ключ, специальная смазка для поршней тормозных цилиндров, графитовая и медная смазка, автопластилин;
— Емкость и трубка для прокачки тормозов, резиновый колпачок штуцера прокачки;
— Тормозная жидкость;
— Газовая горелка при необходимости;
— Запасная тормозная трубка при необходимости.

Фиксируем автомобиль на ровной площадке, вывешиваем и снимаем колесо, снимаем тормозной барабан и верхнюю стяжную пружину, при необходимости вынимаем распорную планку.

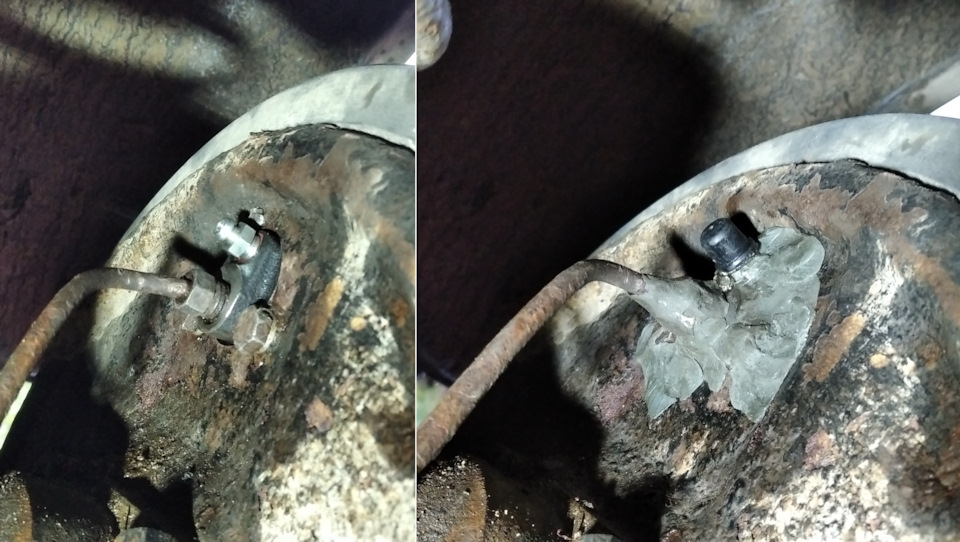

Отворачиваем гайку тормозной трубки, отсоединяем от цилиндра и надеваем резиновый колпачок на конец трубки.

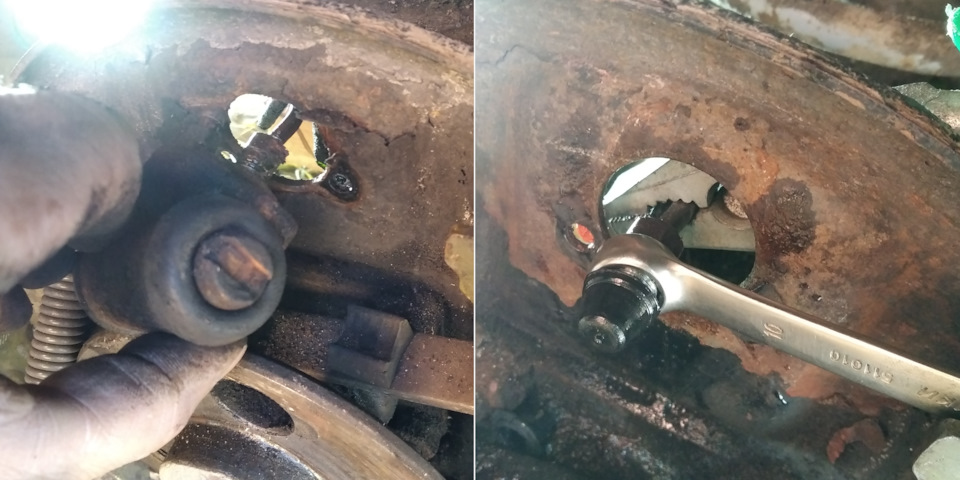

Если гайка прикипела к трубке и ее не удается отвернуть, то сначала выворачиваем два болта крепления цилиндра, затем, удерживая гайку ключом отворачиваем цилиндр и снимаем его.

При невозможности в дальнейшем рассоединить гайку от трубки замените тормозную трубку на новую.

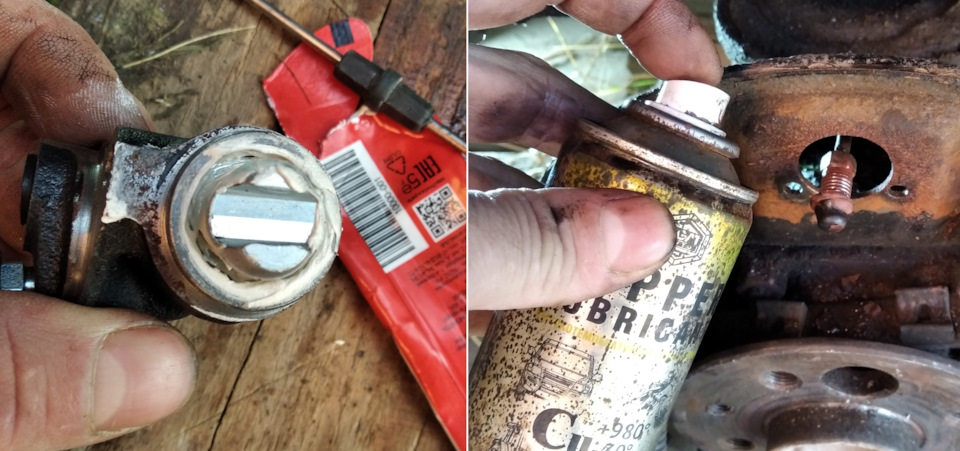

Перед установкой нового цилиндра смазываем поверхности под пыльниками и все резьбовые соединения от коррозии и закисания.

Устанавливаем новый цилиндр и снятые детали в обратном порядке и прокачиваем задний контур тормозов.

Проверяем эффективность работы тормозов.

Небольшое видео процесса:

Замена заднего тормозного цилиндра на ВАЗ 2101-2107

В данном фотоотчёте подробно показано как произвести своими руками замену заднего тормозного цилиндра на автомобиле ВАЗ моделей начиная с копейки и по семёрку (2101-2107). Причин для замены тут не так уж и много, а именно: подклинивает задний барабан, или неэффективно выполняет свою функцию. Сама по себе процедура замены несложная.

Единственное что, перед заменой тормозного цилиндра вам необходимо будет:

  1. Поддомкратить автомобиль;
  2. Снять колесо;
  3. Снять тормозные колодки;

2. Итак, первым делом необходимо выполнить некоторые подготовительные процедуры, которые перечислены ниже:
  • Поднять заднюю часть автомобиля домкратом;
  • Снять колесо;
  • Снять тормозные колодки заднего колеса;
  • После этого задний тормозной цилиндр становится свободным и его местоположение.

3. Итак, сначала нужно побрызгать проникающей смазкой на тормозную трубку, после чего открутить ее.

4. После этого необходимо открутить два болтика крепления цилиндрика, которые находятся с обратной стороны.

5. Удобнее всего это делать с помощью головки и трещотки.

6. И теперь можно спокойно вынимать тормозной цилиндр ВАЗ 2101-2107 с обратной стороны, как это наглядно продемонстрировано на фотографии ниже. При необходимости после замены прокачайте тормоза, если в системе появился воздух.
