НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107
Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

БЛОК ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107 ИНЖЕКТОР И КАРБЮРАТОР
Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.
ГДЕ РАСПОЛОЖЕН

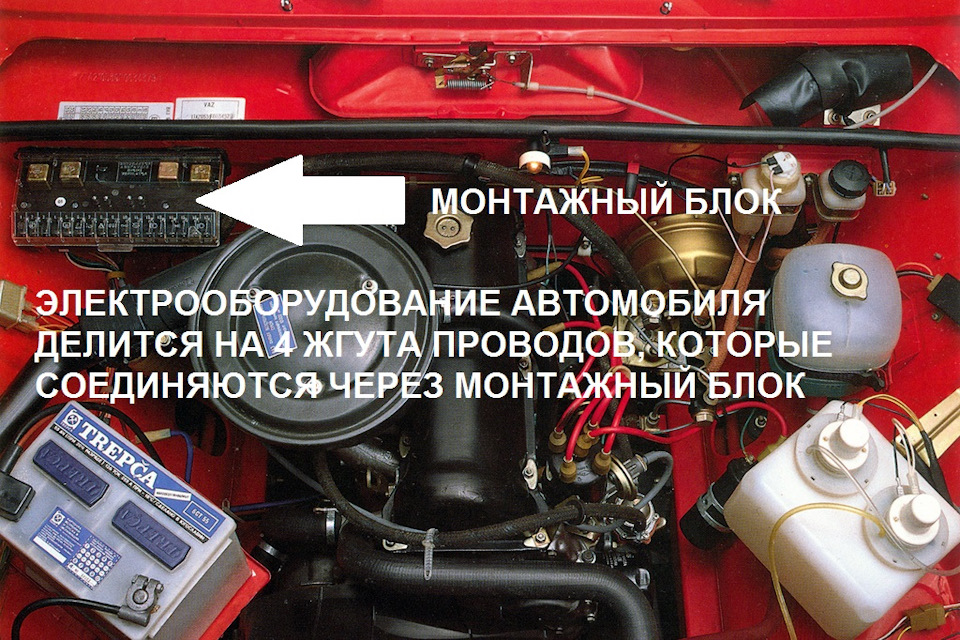

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.
Выбор образца БП не зависит от системы питания автомобиля.

СТАРЫЙ ВАРИАНТ БЛОКА
Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.
Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

ТАБЛИЦА: КАКОЙ ПРЕДОХРАНИТЕЛЬ ЗА ЧТО ОТВЕЧАЕТ
Номер предохранителя (номинальный ток)* | Назначение предохранителей ВАЗ 2107 |
F1 (8А/10А) | Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047). |
F2 (8/10А) | Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107. |
F3/4 (8А/10А) | Резервные. |
F5 (16А/20А) | Нагревательный элемент обогрева заднего стекла и его реле (контакты). |
F6 (8А/10А) | Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы. |
F7 (16А/20А) | Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107. |
F8 (8А/10А) | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). |
F9 (8А/10А) | Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей). |
F10 (8А/10А) | Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза. |
F11 (8А/10А) | Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала. |
F12 (8А/10А) | Дальний свет (правая фара). Обмотка включения реле очистителей фар. |
F13 (8А/10А) | Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар. |
F14 (8А/10А) | Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа. |
F15 (8А/10А) | Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика. |
F16 (8А/10А) | Ближний свет (правая фара). Обмотка включения реле очистителя фар. |
F17 (8А/10А) | Ближний свет (левая фара). |
* В знаменателе для предохранителей ножевого типа |
БЛОК НОВОГО ОБРАЗЦА
Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.
В нижней части блока располагается 4 запасных предохранителя.
КАК СНЯТЬ МОНТАЖНЫЙ БЛОК
Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:
- ключ на 10;
- торцевую головку на 10;
- вороток.
Порядок работ по снятию монтажного блока следующий:
- Сдёргиваем минусовую клемму с АКБ.
- Для удобства убираем корпус воздушного фильтра.
- Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу
- Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
- Снимаем разъёмы, которые соединяются с БП из салона.Снимаем колодки с проводами, которые соединяются с блоком из салона
- Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.Блок удерживается четырьмя гайками — откручиваем их
- Сборку выполняем в обратном порядке.
ВИДЕО: КАК СНЯТЬ БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ВАЗ 2107
РЕМОНТ МОНТАЖНОГО БЛОКА
После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:
- Вынимаем из монтажного блока реле и предохранители.Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители
- Отворачиваем крепёж верхней крышки.Верхняя крышка крепится на четырёх винтах
- Поддеваем отвёрткой 2 фиксатора.Со стороны разъёмов корпус удерживается фиксаторами
- Сдвигаем корпус блока предохранителей.После раъединения фиксаторов, сдвигаем корпус блока
- Нажимаем на контактные разъёмы.Чтобы вынуть плату, необходимо нажать на разъёмы
- Вынимаем плату блока.Демонтируем плату, извлекая её из корпуса
- Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.Осматриваем плату на предмет повреждений дорожек
- Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.
ВОССТАНОВЛЕНИЕ ОБРЫВА ДОРОЖКИ
При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:
- паяльник 40–60 Вт;
- припой;
- кусочек провода;
- нож.
В зависимости от характера повреждения восстановление проводим в следующем порядке:
- Зачищаем лак в месте обрыва ножом.Повреждённый участок дорожки необходимо зачистить ножом
- Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.Залудив дорожку, восстанавливаем её каплей припоя
- Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.При значительных повреждения дорожки её восстанавливают отрезком провода
- После ремонта производим сборку платы и блока в обратной последовательности.
ВИДЕО: РЕМОНТ БЛОКА ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107
ПРОВЕРКА РЕЛЕ
Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:
- заменой на новую деталь;
- подачей напряжения на обмотку.
В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).
БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ
Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:
- главное реле;
- реле топливного насоса;
- реле вентилятора.
Предохранители предназначены для защиты:
- главного реле;
- электрического бензонасоса;
- электронного блока управления двигателем.

КАК СНЯТЬ БП
Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:
- Снимаем минусовую клемму с аккумулятора.
- Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.Кронштейн крепится двумя гайками под ключ на 8
- Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом
- Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.Чтобы извлечь предохранитель потребуется специальный пинцет
- Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой
- Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.Реле крепится к кронштейну гайкой под ключ на 8
- Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.После снятия вышедшего из строя реле на его место устанавливаем новое
Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.
Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.
Распиновка монтажного блока 2105 и 2107
Это не совсем распиновка.
Какая ножка куда в проводке машины подключается.
Запись не полная, мне самому непонятны некоторые моменты. Будет что-то добавляться или исправляться.
Красивая фотка блока с «пальчиковыми» предохранителями

Подключение жгутов

УСЛОВНАЯ НУМЕРАЦИЯ


Распиновка по условной нумерации:
Панель приборов.
Ш1/1 — Красный, к выключателю стоп-сигналов. +при нажатии на педаль тормоза.
Ш1/2 — Сине-белый (синий с белой полосой), к переключателю света. +для включения дальнего света (в блоке идёт к реле 5)
Ш1/3 — Серо-красный, к переключателю света. +для включения ближнего света (в блоке идёт к реле 6)
Ш1/4 — Коричневый, к 30/1 замка зажигания и реле зажигания если есть. Плюс от аккумулятора.
Ш1/5 — Оранжево-белый, используется на старых а/м, к выключателю зптф (задних противотуманных фонарей) плюс от предохранителя 17 (ближний свет). То есть зптф на старых а/м питались от этого контакта.
Ш1/6 — Сине-чёрный, к 15/1 замка или к реле зажигания (в зависимости от вида замка). +при включении зажигания и стартера. Идёт к предохранителю 10 блока (приборы, повороты…). И может идти на систему зажигания (в основном карбраторные машины).
Ш1/7 — Жёлто-чёрный и/или коричневый (1 или 2 провода), от предохранителя 15 (габариты), на подсветку бардачка и к ручке подсветки приборов.
Ш1/8 — Чёрный или розово-чёрный (1 или 2 провода), к INT замка. +во всех положения замка кроме 0. К предохранителю 2 блока (дворники, омыватель). Так же идёт к кнопке габаритов и на мигание дальним светом.
Ш2/1 — Розовый, к 30 замка, Плюс от аккумулятора. Может быть ещё красный на реле зптф.
Ш2/2 — Жёлто-чёрный, +к переключателю дворников, от предохранителя 2 блока.
Ш2/3 — Жёлто-красный, от кнопки габаритов. +при включении габаритов на предохранители 14 и 15 блока.
Ш2/4 — Бело-красный, к выключателю стоп-сигналов. +от предохранителя 11 блока.
Ш2/5 — Синий, от переключателя поворотов и кнопки аварийки. Правые поворотники.
Ш2/6 — Коричнево-синий (может не быть) к приборам на тахометр (в основном карбюраторные 2107).
Ш2/7 — Зелёный, от выключателя фонарей заднего хода (фзх) на кпп. +при включении задней передачи.
Ш2/8 — На а/м последних лет выпуска чёрно-красный, блок инжектора подаёт минус для включения реле вентилятора.
У ВАЗ-2107 выпуска до 1988г. Серо-белый, к приборам на указатель давления масла.
Ш3/1 — Зелёно-красный, от кнопки обогрева заднего стекла (и к лампочке), +для включения обогрева, на реле 1 блока.
Ш3/2 — Розовый, к переключателю дворников, -при «тырканьи» рычага на себя.
Ш3/3 — Оранжево-чёрный от кнопки с лампочкой или от реле зптф, +при их включении.
Ш3/4 — Жёлто-синий, к выключателю фзх, кнопке вентилятора печки и обогрева стекла. +от предохранителя 1 блока. Ещё моторчик и кнопка очистителя и омывателя заднего стекла 2104.
Ш3/5 — Сине-чёрный, от переключателя поворотов и кнопки аварийки. Левые поворотники.
Ш3/6 — Белый, к переключателю стеклоочистителя и реле. -при выключении дворников.
Ш3/7 — Серый, к переключателю стеклоочистителя и реле. +при включении дворников.
Ш3/8 — На а/м последних лет Розово-чёрный, +от проводки инжектора на реле вентилятора.
На 2107 до 1988г Розово-чёрный к приборам для индикации износа тормозных колодок.
Ш4/1 — Оранжевый и оранжево-синий (может быть 1 провод), к приборам, вольтметру, кнопке аварийки и может на лампу тормозов у 2107. +при включении зажигания от предохранителя 10 блока.
Ш4/2 — Красно-чёрный, к кнопке аварийки, +постоянный от предохранителя 8 блока.
Ш4/3 — Серо-чёрный, от подрулевого переключателя (на руль), -для включения сигнала.
Ш4/4 — Сине-красный, к прикуривателю, и если есть к: часам, фонарикам в дверях и розетке для переноски. +постоянный от предохранителя 6 блока.
Ш4/5 — не используется, соединяется с подкапотным Ш11/8 (возможно для передних противотуманок).
Ш4/6 — Бело-синий у 2104 к кнопке заднего дворника, +для его включения.
Ш4/7 — Розово-чёрный у 2104 к кнопке заднего дворника, +для включения омывателя.
У 2105 и 2107 реле зптф может быть оранжево-синий на индикацию.
Ш4/8 — Красный, к 50 замка, +при включении стартера. Может идти на лампу тормозов для её проверки на 2105.
Ш5/1 — Зелёно-белый, к приборам на указатель температуры от датчика.
Ш5/2 — Розово-красный, к приборам на указатель уровня топлива от датчика.
Ш5/3 — Коричнево-белый, к приборам на лампочку заряда (может не быть). От реле или генератора.
Ш5/4 — Сине-красный, к приборам на лампочку резерва топлива от датчика.
Ш5/5 — Розово-синий, на лампочку уровня тормозной жидкости от датчика. Может подключаться к диоду для зажигания лампочки при поднятом ручнике для проверки.
Ш5/6 — Зелёно-чёрный, к приборам на лампочку дальнего света, от предохранителя 13.
Ш5/7 — Серо-синий, к приборам на лампочку низкого давления масла от датчика.
Ш5/8 — Жёлтый, к приборам на лампочку габаритов от предохранителя 14.
Ш14 — Синий, к 15 или 15/2 замка (и обмотке реле зажигания если есть), может идти на зажигание для инжектора, +при включении зажигания к предохранителю 1 блока.

_________________________________________________
Задняя часть а/м
Ш12/1 — Розово-красный, к датчику уровня топлива.
Ш12/2 — Красный, к лампочкам стоп-сигналов, +при нажатии на педаль, может идти к дополнительному на стекле.
Ш12/3 — Белый, к плафону/ам подсветки салона (и багажника 2104 если есть), +постоянный от предохранителя 11 блока. Может идти на разъём подключения бара (холодильника для бутылок) если есть.
Ш12/4 — Серый, к обогреву заднего стекла, +от реле.
Ш12/5 — Сине-чёрный, к левому фонарю, +прерывистый поворотника.
Ш12/6 — Синий, к правому фонарю, +прерывистый поворотника.
Ш12/7 — Зелёный, к лампочкам заднего хода, +при включении задней передачи.
Ш12/8 — Коричневый, к левой габаритной лампочке, +от предохранителя 15 блока.
Ш13/1 — Оранжево-чёрный, к зптф, +от кнопки или реле через предохранитель 9 или без него. У 2104 с реле зптф через разъём к лампочке индикации.
Ш13/2 — Сине-красный, к датчику уровня топлива, -при опускании поплавка почти на дно.
Ш13/3 — Жёлтый, к правой габаритной лампочке и подсветке номера, +от предохранителя 14 блока.
Ш13/4 — Розово-чёрный, у 2104 к насосу омывателя заднего стекла, +для включения. У 2105 и 2107 с реле зптф оранжево-чёрный к Ш13/1 для индикации на панели приборов.
Ш13/5 — Сине-белый, у 2104 к моторедуктору очистителя заднего стекла, +для включения.
Ш13/6 — Жёлто-чёрный, у 2104 к моторедуктору очистителя заднего стекла, +от предохранителя 1 блока для «парковки» щётки.
_______________________________________________________
Левая часть подкапотного пространства
Ш6/1 — Белый, к левому фародворнику и их насосу (может не быть), +или- от реле 2.
Ш6/2 — Жёлтый, к левой габаритной лампочке, (и к подкапотной лампе если есть), +от предохранителя 14 блока.
Ш6/3 — Серо-чёрный, к звуковым сигналам/у, от руля или от реле, +или- для их включения.
Ш6/4 — Оранжевый, к блоку эпхх (карбюратор), у 2105 к датчику низкого уровня тормозной жидкости
Ш6/5 — Серо-синий, к датчику низкого давления масла, -при низком давлении.
Ш6/6 — Синий, к вентилятору двигателя, +от реле или постоянный. Может не использоваться
Ш6/7 — Красный, к звуковым сигналам/у если стоит перемычка на реле 3, +постоянный от предохранителя 7 блока.
Ш6/8 — не используется, +от предохранителя 1 блока.
Ш7/1 — от предохранителя 4 (возможно для противотуманок)
Ш7/2 — Жёлто-чёрный, к моторедуктору стеклоочистителя (на большинстве к насосу омывателя) и левому фародворнику если есть, +от предохранителя 2 блока.
Ш7/3 — Розово-синий, к датчику уровня тормозной жидкости, +или- при его срабатывании.
Ш7/4 — Сине-белый, к моторедуктору стеклоочистителя, -или ничего.
Ш7/5 — Серо-красный, от блока эпхх (карб), +при низких оборотах.
Ш7/6 — на 2107 до 1988г. Розово-чёрный, к левому колесу (датчик износа тормозных колодок), -при касании датчика диска.
Ш7/7 — Бело-чёрный, к датчику включения вентилятора (не у всех), к реле 4.
Ш7/8 — чёрно-белый, к насосу омывателя лобового стекла, -от переключателя для включения.
Ш8/1 — Зелёный, левая нить дальнего света в фаре, +от предохранителя 13 блока.
Ш8/2 — Сине-красный, к катушке зажигания (карб), +при зажигании.
Ш8/3 — Синий, к моторедуктору стеклоочистителя, +для включения (при этом на Ш7/4 ничего).
Ш8/4 — Коричневый, к катушке и блоку эпхх (тахометр 2107 карб).
Ш8/5 — Сине-чёрный, левые лампочки поворотов в фаре и на крыле, +прерывистый.
Ш8/6 — Серый, левая нить ближнего света в фаре, +от предохранителя 17 блока.
Ш8/7 — у 2107 до 1988г Серо-белый от датчика на указатель давления масла.
Ш8/8 — Зелёно-белый, к датчику температуры ож.
________________________________________
Правая часть подкапотной проводки.
Ш9/1 — не используется, от предохранителя 3 блока.
Ш9/2 — Розовый, плюс от генератора и акб.
Ш9/3 — не используется, к предохранителя 3 и 4 блока (возможно для туманок).
Ш9/4 — Коричневый, правая лапочка габаритов в фаре. +от предохранителя
Ш9/5 — Жёлто-чёрный, к левому фародворнику если есть, к насосу омывателя (если он справа), +от предохранителя 2 блока.
Ш9/6 — Белый, к правому фародворнику если есть, +или -.
Ш9/7 — Чёрный, соединение с кузовом. Минус на некоторые реле.
Ш9/8 — Зелёный, правая нить дальнего света, +от предохранителя 12 блока.
Ш10/1 — Розовый, плюс от генератора и акб (ш9/2 и ш10/2 с ним заодно).
Ш10/2 — Розовый или красный к реле стартера если есть. +от Ш10/1
Ш10/3 — Синий, к правым лапочкам поворотников, +прерывистый.
Ш10/4 — у 2107 до 1988г розово-чёрный на правый датчик износа колодок.
Ш10/5 — Серый, правая нить ближнего света, +от предохранителя 16 блока.
Ш10/7 — Коричнево-белый, к генератору или реле заряда (может вообще не быть).
Ш10/8 — не знаю. +от предохранителя 1.
Ш11/1 — заодно с ш10/2 (возможно для противотуманок)
Ш11/2 — Оранжевый или красно-чёрный, перемычка на Ш11/4 (к ш6/4)
Ш11/3 — Оранжевый, к генератору Г-222, +от предохранителя 9 (может не быть).
Ш11/4 — к микровыключателю эпхх карбюратора. +от предохранителя 10 блока. Может идти на реле лампы заряда.
Ш11/5 — Красно-зелёный или жёлтый. К стартеру или к реле стартера, +для включения. На дизелях ещё к блоку свечей накаливания.
Ш11/6 — Серо-красный, к клапану эпхх.
Ш11/7 — не знаю, ш11/5 с ним заодно.
Ш11/8 — соединяется с панельным Ш4/5 (возможно для противотуманок).

Если у Вас что-то не совпадает, то или я напутал, или кто-то переделывал проводку в машине.
