Согласно регламента ТО на Ладе Приоре замена ремня ГРМ предусматривается при пробеге каждые 200 000 км, а проверку состояния ремня и его натяжку необходимо делать каждые 105 000 км. Но, по отзывам автовладельцев, такой пробег возможен только на ремне установленном с завода.

После первой замены ремня и роликов ГРМ ВАЗ 217030 (Lada Priora) 1.6 16 клапанов, необходимо сократить данный регламент в 3 раза. Рекомендуется менять ГРМ и ролики при пробеге 50 000 км — 60 000 км, а производить осмотр ремня каждые 25 000 км — 30 000 км.

При выявлении хоть малейших трещин на ремне или гула в подшипниках роликов, необходимо обязательно произвести срочную замену роликов и зубчатого ремня, так как при обрыве ремня ГРМ, на двигателе 1.6 16 клапанов, загнет клапана и необходимо будет делать ремонт двигателя.

Какой ремень ГРМ выбрать для Приоры 16 клапанов

Какой ремень ГРМ лучше

Какой ремень ГРМ лучше

Ассортимент различных ремней ГРМ достаточно широк. В зависимости от торговой марки отличается как ценой, так и качеством. Но лучшим ремнем считается …

Комплект ГРМ (ремень + ролики)

ПроизводительАртикулЦена, руб.
CONTITECHCT1137K12976
INA5300536103044
GATESK015631XS3478
BOSCH19879482863567

Необходимые инструменты при замене ремня ГРМ на Priora 1.6 16 кл

  • Колесный ключ;
  • Домкрат или подъемник;
  • Вороток с удлинителями и головками на 10 мм, 13 мм, 15 мм и 17 мм;
  • Шестигранник на 5 мм;
  • Корректор канцелярский;
  • Съемник стопорных колец загнутый (для натяжки ролика ГРМ).

Как заменить ремень ГРМ на Приора (ВАЗ 217030)

  1. Снимаем верхнюю декоративную крышку двигателя;
  2. Снимаем верхний защитный кожух ремня ГРМ;
  3. Снимаем переднее правое колесо;
  4. Выставляем двигатель по меткам;
  5. Снимаем шкив коленвала;
  6. Снимаем нижний защитный кожух механизма ГРМ;
  7. Делаем свои метки на ремне и звёздах;
  8. Снимаем ремень и ролики;
  9. Переносим метки со старого ремня на новый;
  10. Устанавливаем новый комплект ГРМ;
  11. Устанавливаем на место всё разобранное ранее.

Далее в фотоотчете показана более детальная инструкция о замене ремня и роликов механизма газораспределения автомобиля Лада Приора (ВАЗ 217030) 1.6 16 клапанов своими руками.

Приступаем к замене ремня ГРМ на автомобиле ВАЗ «Приора». Первым делом будем снимать декоративную крышку двигателя.

Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя.

И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с направляющих на двигателе.

Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМ, откручивая пять крепежных болтов шестигранником на 5 мм.

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя.

Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо.

Так как за колесом нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе. Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм.

Метка ВМТ на защитном кожухе ГРМ, должна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, на шкиву коленвала.

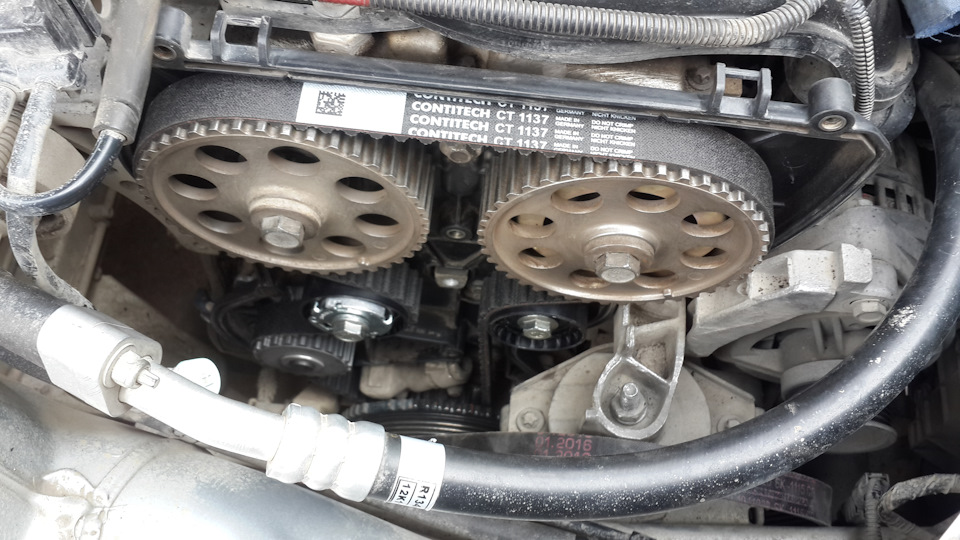

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ.

Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала. Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив.

Сняли шкив и снимаем установленную за ним дистанционную шайбу.

Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки шкива коленвала напротив отливки на двигателе.

Для более удобной установки нового ремня ГРМ, рекомендуем, корректором установить свои метки на звездах и ремне.

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМ, используя шестигранник на 5 мм. И снимаем защитный кожух.

После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса.

Сравниваем новый комплект ГРМ со снятыми роликами и ремнем.

Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

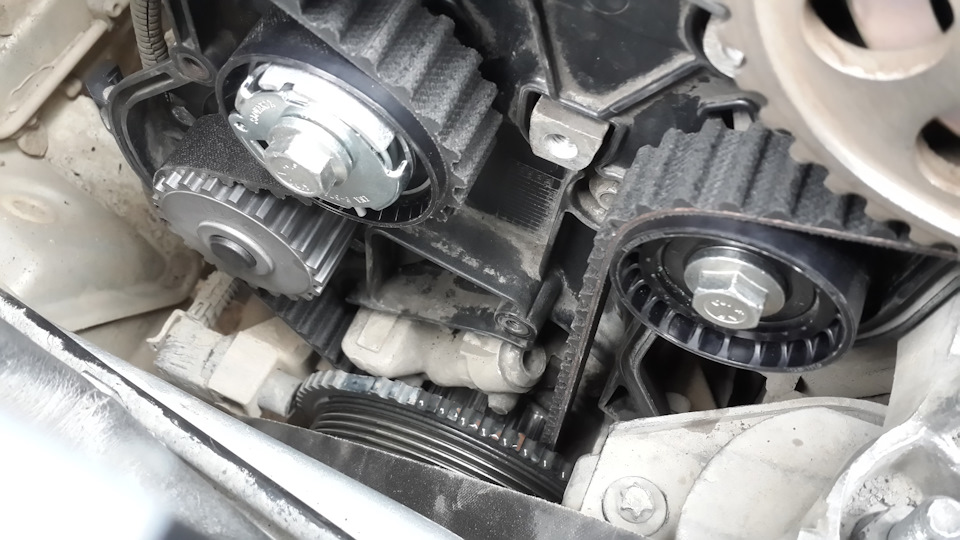

Устанавливаем на двигатель новые ролики и устанавливаем ремень по своим меткам.

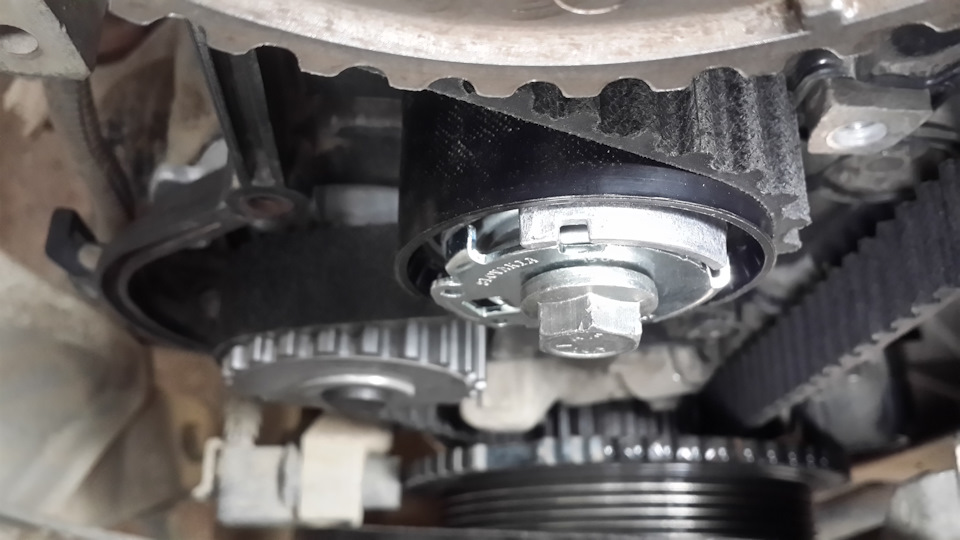

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга.

После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, и снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя.

Так как мы шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю. Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора.

Прикручиваем на место шкив коленвала и надеваем ремень генератора. Прикручиваем на место колесо.

Устанавливаем на место защитные кожухи ремня ГРМ.

Устанавливаем на своё место верхнюю декоративную крышку двигателя и заканчиваем работу.

Как происходит замена ремня ГРМ и полезные советы по замене

Лайфхак: регламент замены ремня грм автомобиля Приора на 16 клапанов

Наверное каждый, кто сталкивался с 16 клапанным мотором Ваза на Приоре, знает о проблеме обрыва. После которого предстоит дорогостоящий ремонт — это почти всегда так, но есть регламент по которому нужно через определенный километраж менять этот узел. ГРМ – газораспределительный механизм, отвечающий за работу, посредством вращения распределительного вала, впускных, выпускных клапанов силового агрегата.

В автомобилях «Приора» с двигателем ВАЗ 21126 (16 клапанов), таких валов 2. Привод ГРМ вместе с помпой охладительной системы, осуществляется зубчатым ремнём. Регламент замены ремня грм автомобиля приора нужно соблюдать строжайшим образом. К сожалению 16 клапанов — это конечно динамика автомобиля Лада Приора, но еще и опасность обрыва. При обрыве ремня возникают печальные последствия(куча погнутых клапанов, разбитые поршня, повреждение головки блока цилиндров). Тех регламент говорит про замену ремня каждые 150 000км.

Но бывалые механики настаивают делать замену каждые 50 000 – 60 000км. в связи несоответствия нормы, с реальным сроком и условий эксплуатации. Замена ремня ГРМ автомашины Приора, осуществима в гаражных условиях, своими руками, правда нельзя забывать про метки на шкивах. На сто цена замены узла 126 двигателя (16 клапанов) — от 3000 рублей. Сам ремень ГРМ лучше выбрать марки gates — продается комплект с 2 роликами, цена его от 5000 рублей. На Приору есть дешевые аналоги, но скупиться не стоит!  Читайте статью до конца и убедитесь что на автомобиле Приора, безопаснее делать все вовремя!

ремень грм на приору

Ремень грм на Приору 16 кл: его предназначение

Деталь привода ГРМ механизма исполнена из качественных материалов. Обеспечивает синхронизацию работы впускных и выпускных клапанов (16 шт. по два на впуск и выпуск) с рабочими тактами двигателя при помощи передачи вращения коленчатого вала к распределительными. Вместе с этим ремень приводит в движение насос охладительной системы (помпу). Для улучшенного сцепления с поверхностью шкивов, избежание смещения по меткам распределительных валов на внутренней стороне имеет зубчатую структуру.

Штатный ремень — артикул, цена. Автомобили приора с двигателем 21126 комплектуются заводом деталью марки LADA артикул № 21126-1006040-00 шириной 22мм. имеет 137 зубьев, шириной 22мм. Цена примерно от 1800 — 2200р.

Аналоги ремней

В широком доступе находятся аналоги расходника на приору, например:

  • марки SNR;
  • Gates;
  • Dayco;
  • Marel и много других.

Есть варианты продажи с роликом натяжителя в комплекте — например gates.

Замена ремня грм: инструкция

Отметим небольшую разницу в регламенте замены ремня на приоре с кондиционером и без. Потребуется предварительно снять ремешок и ролик натяжителя генератора (не путать с натяжителем грм) чтобы демонтировать защитные крышки привода самого грм механизма.

  • С помощью головки 15 мм открутить натяжной ролик генератора, снять сам ремень (рекомендуется замена вместе с ремешком грм), доступ открыт;
  • Битой Т-30 (звёздочка), или шестигранником выкрутить 5 болтов верхней крышки (пластиковый кожух) и 2 болта нижней крышки привода грм;
  • Отключить датчик коленвала отсоединив соответствующую фишку, расположенную возле верхней крышки;
  • При необходимости замены помпы системы охлаждения придётся приподнять, домкратом, правое ведущее колесо в воздух. Всё это нужно для сопоставления меток шкивов распредвалов с метками на корпусе блока;
  • Вращаем поднятое колесо на 5-ой передаче, или прокручиваем шкив коленвала ключом номер 17. Сопоставив метки распредвалов с метками на корпусе блока, необходимо включить нейтральную передачу, во избежание сбоя настроек меток. Проверить метки на маховике, сняв резиновую заглушку в верхней части корпуса маховика. Под заглушкой видна часть маховика и венец на нём, совместить отметку маховика и треугольную отметку левой стороны корпуса;
  • При необходимости замены помпы, на данном этапе необходимо ослабить крепление 2-х шкивов распредвала, чтобы избежать деформации клапанов при демонтированном газораспредилительном расходнике;
  • Для получения доступа к шкиву коленчатого вала необходимо выкрутить руль максимально вправо или снять колесо. Чтобы снять шкив коленвала понадобится помощник. Включить 5-ю передачу, зажать педаль тормоза, ключом «на 17» открутить болт крепления;
  • ВНИМАНИЕ! Левая резьба! Снять шкив и упорную шайбу. Головкой 15мм;
  • открутить болты крепления натяжительного и упорного роликов, после демонтажа которых можно снять ремень грм. Установить новый расходник привода грм. Осуществить натяжение нужно, поворачивая натяжительный ролик со смещённым центром (должны совпадать вырезы обоймы и втулки подшипника натяжного ролика). При обратной сборке внимательно следить за метками шкивов распредвала и маховика двигателя.

При замене детали меняются сразу опорный и натяжительный ролики — да двигатель на приору он такой.

Слабое звено: помпа, ролик, ремень

Причинами ремонта узла грм чаще всего выступают – разбитые подшипники ролика натяжителя и помпы, также ремень привода грм. помпу менять приходится также при потере герметичности конструкции вызывающую потерю охладительной жидкости. Для её замены придётся снять шкивы распредвалов и заднюю защитную крышку кожуха. Снять крепёж натяжителя ролика генератора (3 болта), выкрутить 6 болтов (10мм) крепления кожуха, два из которых находятся под шкивами распредвала. Сняв кожух открутить 3 болта крепления помпы.

Метки на шкивах должны совпадать

Метки на шкивах должны совпадать

Когда нужна замена ремня ГРМ на приоре по регламенту

Механизм требует постоянного внимания к себе. Регламент проверки и замены ремня привода грм автомобиля приора с мотором 21126 (16 клапанов) говорит о проведении регулярной проверки состояния каждые 10 – 15 тысяч км. При обнаружении, каких либо дефектов, повреждений целостности конструкции резиновой детали, немедленно произвести замену.

Каждые 50 – 60 тыс пробега, необходимо менять запчасть, вне зависимости от её состояния. Выполнение регламента поможет избежать ряда крайне негативных последствий, тянущих за собой, при самых жутких раскладах, практически капремонт поршневой двигателя автомобиля.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.
