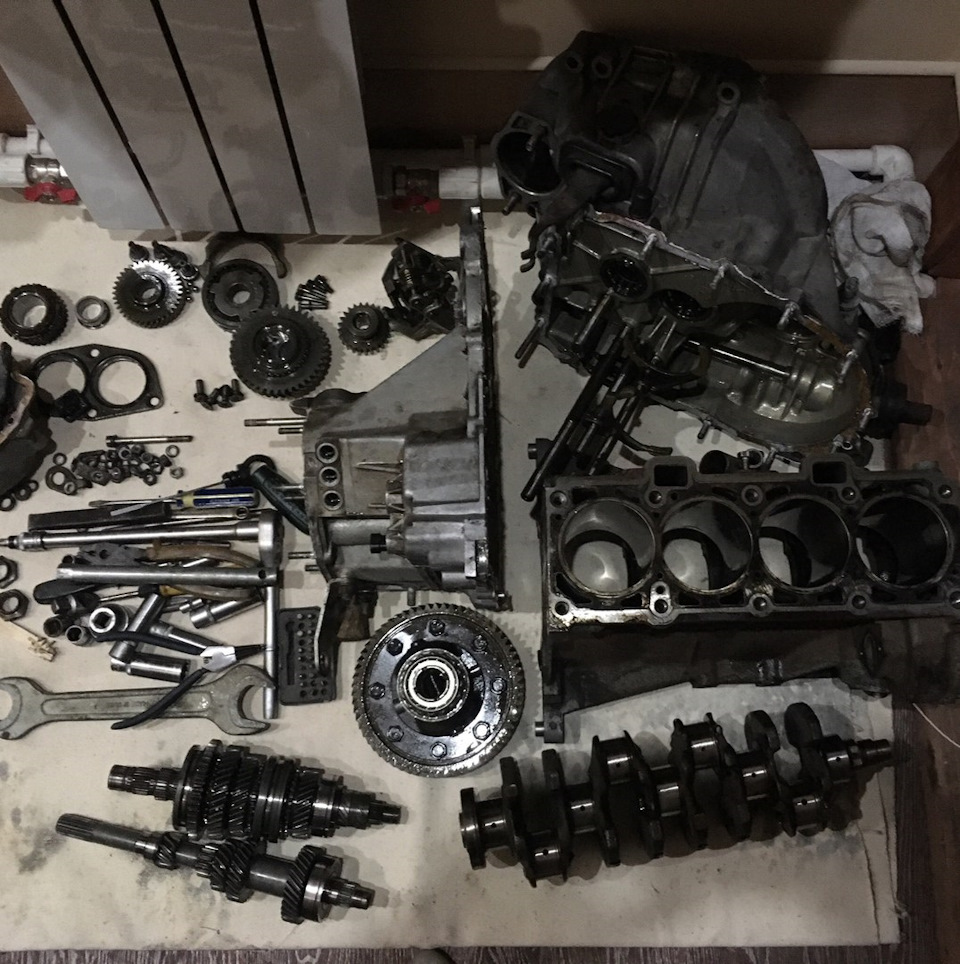

Как писал ранее решил я перебрать мотор, ну и кпп туда же, был хруст первой и второй скорости, (иногда) но хруст приводит к перелому так сказать, вот и решил я избежать последствий.



Разбираемся с мкпп приоры, инструкция — как снять и что внутри

Коробка передач это главный узел после двигателя. Мкпп приоры — это надежный, модернизированный агрегат от 2110. В механике Приоры залито от 3 до 3,5 л масла. Российские автомобили выбирают за относительную надежность, дешевые запчасти, выносливость. Если брать мкпп, то это надежный, неприхотливый узел — хоть и воет коробка на 2 передаче, даже когда новая машина. Лидером продаж с 2012 по 2016 год являлась Лада Приора, особенно на Кавказе и странах СНГ. Она отличается хорошей комплектацией, достойными техническими характеристиками.  С 2014 года можно было встретить автомобили, которые укомплектованы автоматической кпп. Самый слабый двигатель приоры обладает мощностью от 87 лошадиных сил в зависимости от типа кузова. Начальная комплектация приоры – это восьми клапанный движок объемом 1.6 литров. Он укомплектован мкпп.

коробка мкпп на приору

Характеристики кпп лада приора

Основание коробки переключения передач представлено узлами:

  • Картер сцепления;
  • Картер трансмиссии;
  • Задняя заслонка стартера трансмиссии.

Все элементы соединены друг с другом фиксирующими гайками, а также герметиком. Конструкция защищена от загрязнений посредством магнита удерживающего отработанные металлические продукты. Основной вал набор шестеренок, которые при вращении соединяются с дополнительными шестеренками всех скоростных режимов. Дополнительный вал предназначен для регулировки и распределения масляной эмульсии.

На валах кпп установлены два варианта подшипников: спереди шариковые, сзади роликовые. В целях соединения с наружной атмосферой предусмотрен сапун. Он расположен в верхней части узла.

Для автовазовской модели присуще два типа трансмиссии: с управлением посредством тяги, либо тросов. Механизм действия, конструкция обоих вариантов кардинально отличается друг от друга.

Механизм действия тягового управления

Самостоятельный узел и изнутри фиксируется к картеру сцепления тремя винтами. Крупная ось имеется трехплечий поручень, который одним плечом сообщается с ручкой переключения скоростных режимов. При включении необходимого режима, поручень плавно движется вокруг оси и посредством вхождения второго плеча в проймы поводьев штоков активирует режимы переднего хода. Третье плечо нажимает штекер активации заднего хода.

Механизм действия коробки с тросовым управлением

Аналогично предыдущему сделан как самостоятельный узел, но уже снаружи крепится к картеру сцепления тремя болтами. При выборе скоростного режима трос активирует поручень выбора, который расположен на оси. Поручень передвигает вкруг оси рукоятку включение вместе с валом. В результате переключатель против проймы поводка требуемой вилки переключения скоростных режимов. Поводья вилок также вращаются и активируют выбранную передачу.

Все детали коробки – что внутри

Пятиступенчатая коробка лада приора сообщена с центральной передачей, дифференциалом. Кпп приоры представляет собой валы: первичный вал изготовлен как блок центральных шестеренок. Шестеренки скоростных режимов переднего хода имеют косые зубья, заднего хода – прямые. Они контактируют с шестернями второстепенного вала. В нижней части вторичного вала в области подшипника присутствует маслосборник. Он отвечает за распределение масляной эмульсии и подачу ее к второстепенному валу, а потом к ведомым шестерням всех передач. В конструкции кппприоры присутствует синхронизатор передач. Синхронизаторы 3, 4, 5 передач имеют аналогичную конструкцию. Разница заключается только в блокирующих кружках. Детали 1 и 2 передач имеют иное устройство. В них установлены две конусовидные площади трения, которые снимают нагрузку, равномерно распределяя ее между собой.

В сердцевине картера сцепления присутствует магнит. Он притягивает металлические отходы, стружку и препятствует ее проникновению в систему. Обязательный элемент коробки – привод. К нему стоит относиться особенно внимательно. Помимо перечисленных деталей коробки в ней присутствует реактивная тяга, которая одним концом фиксируется к мотору. Благодаря этому самостоятельная смена передач в процессе движения исключена.

Трансмиссия с тяговым управлением имеет трехплечевой поручень, активирующий выбранный скоростной режим. Трансмиссия с тросовым управлением оснащена тросом, который активирует нужную передачу.

Неисправности кпп лада приора и пути их устранения

Как любой узел автомобиля, коробка подвержена негативному воздействию внешних разрушающих факторов. Кпп лада приора также может ломаться. На характер и частоту поломок влияет стиль управления, условия эксплуатации, своевременность технического обслуживания, качество ухода. Завод – изготовитель рекомендует менять смазочный материал через каждые 60 000 – 70 000 километров пробегов. Качество и правильность выбора вещества также влияют на срок службы. Условно все неполадки узла принято делить на две большие категории: неполадки самого узла, либо его механизма.

Основные виды неисправностей приведены в таблице:

Неполадки самого узлаНеполадки механизма
Износ шестеренокНеисправность приводной тяги
Поломка муфт синхронизаторовНе функционирует шток, люфт
Поломка шлицевогосообщенияПовреждение блокирующего устройства
Снижение уровня маслаИзнос валика
Утечка жидкости
Износ подшипников
Деформация сальников
Износ подушки кпп

Существует ряд основных причин, способствующих возникновению поломки.

Факторы, провоцирующие дефекты, поломки:

  • Эксплуатация автомобиля ненадлежащим образом. Несвоевременное техническое обслуживание, несвоевременная замена масла, недостаточное количество, эксплуатация автомобиля с неисправным сцеплением;
  • Некачественные детали узла;
  • Эксплуатация автомобиля с изношенными деталями узла, несвоевременная их замена;
  • Нерациональная замена деталей, выполненная неквалифицированными специалистами.

Водитель может заподозрить неисправность кпп лада приора при появлении симптомов.

Признаки неисправности коробки:

  1. Первая передача включается с усилием.
  2. Переключение происходит бесконтрольно.
  3. Автомобиль дергает во время движения.
  4. Передачи не включаются.
  5. Наличие нехарактерных звуков при переключении режимов: скрипов, треска, скрежета.
  6. Подтекает масло.
  7. Автомобиль вибрирует при движении.
  8. Шум коробки при работающем моторе, который исчезает после того, как выжимается сцепление.

Точно определить характер поломки проблематично, так как один и тот же признак может свидетельствовать о разных дефектах. Для определения поломки необходима разборка узла. Часто причина заключается в сцеплении, так эти два элемента неразрывно связаны друг с другом.

Для устранения неполадок требуется демонтаж кпп лада приора, замена изношенной детали, масла, регулировка зазоров.

Передаточные числа мкпп лада приора

Передаточные числа – одна из характеристик коробки любого автомобиля. Под термином понимается соотношение количества зубьев двух шестеренок основного и придаточного валов, которые соприкасаются друг с другом при вращении. Если шестеренка первого вала имеет меньшее количество зубьев по сравнению с шестеренкой второго вала, то скорость на выходе снижается, а силовая тяга возрастает, и наоборот.

Передаточные числа

ПередачаЗначение
13.64
21.95
31.36
40.94
50.78
Задний ход3.50
Главная передача3.70

Коробка механика – цена и артикул

В некоторых случаях требуется замена всего узла. В этой ситуации, чтобы приобрести новую трансмиссию не знать артикул нельзя. Коробка лада приора имеет код 2180. Артикул детали: 2170/1700012/10. Цена: 17 000 — 20 000 рублей. с 2015 года на приору 2, стали устанавливать тросиковую коробку ВАЗ — 2181 — цена которой от 26 000 рублей.

Как проверить объем масла в кпп Приоры

Проверить уровень масляной жидкости можно, вынув щуп с коробки. В норме оно должно быть посередине меток. Если его количества недостаточно, необходимо долить масло. Если содержимое резервуара загрязнено, либо вязкость не соответствует требуемой, необходимо заменить масло на новое. Необходимо тщательно выбирать марку масел. Механики рекомендуют присмотреться к версии 75-80w, которая относится к категории gl /4.

Как снять узел с автомобиля

При необходимости демонтировать узел обратитесь к механикам. Справиться собственными силами, вам помогут инструменты:

  • отвертки;
  • комплект головок;
  • набор ключей;
  • молоток;
  • монтажные лопатки;
  • заглушка для проема привода.

Перед тем, как снять трансмиссию, сначала слейте масляную эмульсию из стартера. Далее для демонтажа соблюдайте алгоритм действий.

Последовательность:

  1. Ключом на 8 отвинтить гайку корпуса привода. Отсоединить тросик от фиксатора педали сцепления.
  2. Демонтировать с педали короб системы компенсации и колечко. Чтобы не повредить, короб аккуратно подковырните ножом.
  3. Со штыря снимите пластмассовую втулку. Если имеются следы повреждения, замените новой. Перед установкой требуется обработка литолом.
  4. Из отверстия в передней части щитка достать уплотнитель привода.
  5. Извлечь наконечник, предварительно подтащив его по направлению перемещения автомобиля.
  6. Отвинтить фиксирующую гайку наконечника троса. Она закручена на кронштейне, который прикреплен к трансмиссии головкой на 17.
  7. После того, как достали наконечник, вытащите тросик.
  8. Отстегнуть защелку и достать фишку скоростного датчика.
  9. Выкрутить фиксирующие винты заслонки поддона, снять его.
  10. Движок зафиксировать надежной подпоркой.
  11. Выкрутить фиксирующий болт задней подушки движка к кронштейну.
  12. Устранить ограничитель тыльной поверхности мотора.
  13. Выкрутить болты, на которых мотор крепится к поверхности кузова.
  14. Демонтировать опору с тыльной стороны.
  15. Снять ограничительные валики снизу.
  16. Выкрутить фиксаторы кронштейна мотора на задней поверхности картера трансмиссии.
  17. Ключом на 8 открутить верхний винт, снять кронштейн.
  18. Выкручиваем винт и снимаем фишку скоростного датчика.
  19. Вывинчиваем болт, фиксирующий короба шарнира переключения скоростных режимов.
  20. Демонтировать тягу перещелкивателя с основанием шарнира.
  21. Ослабить фиксаторы реактивной тяги.
  22. Снять дизайнерские колпаки с передней колесной базы.
  23. Подцепив край ножом, демонтировать защитную накладку ступицы.
  24. Выровнять ступичные гайки.
  25. Ослабить винты, фиксирующие колесную базу. С помощью головки на 30 отвинтить ступичный болт.
  26. При откручивании винтов, фиксирующий колесную базу, автомобиль расположен на площадке всеми колесами.
  27. Для предотвращений смещения транспортного средства затянуть ручник, установить опоры под задние колеса.
  28. Выкрутить фиксаторы шаровых опор, снять маневренные кулаки.
  29. Из ступицы достать хвостовик.
  30. После устранения левого привода на его место поставить заглушку.
  31. Выпрессовать привод с правой стороны.Демонтировать его.
  32. Под трансмиссию поставить подпорку.
  33. Выкрутить винтики, фиксирующие трансмиссию к мотору.
  34. Сместить кпп максимально назад, вынуть опору, придерживая ее.

Трансмиссия автовазовских моделей обладает преимуществом: в простоте конструкции и возможности устанавливать ее самостоятельно при наличии необходимых навыков.

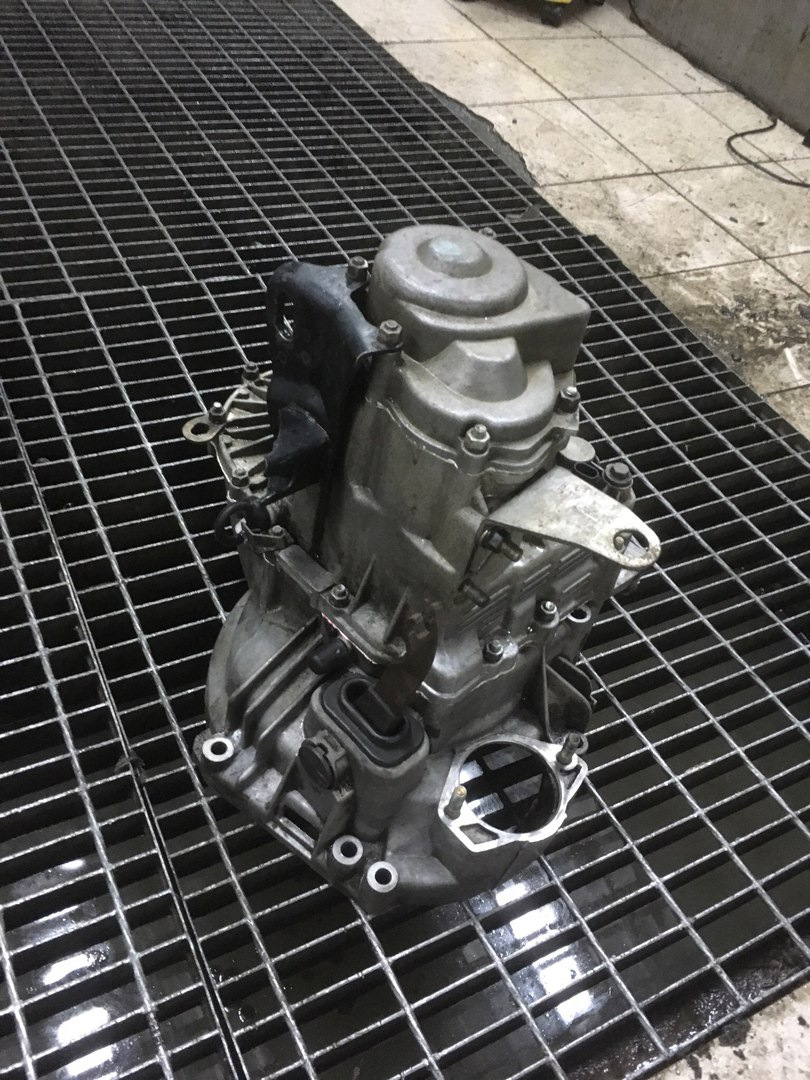

Коробка передач — механическая, двухвальная, с пятью передачами переднего хода. Она конструктивно объединена с дифференциалом и главной передачей

Корпус коробки передач состоит из трех частей: картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1.

При сборке между ними наносят бензомаслостойкий герметик – прокладку.

В гнезде картера сцепления находится специальный магнит, удерживающий металлические продукты износа.

Конструкция КПП Лада Приора

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.

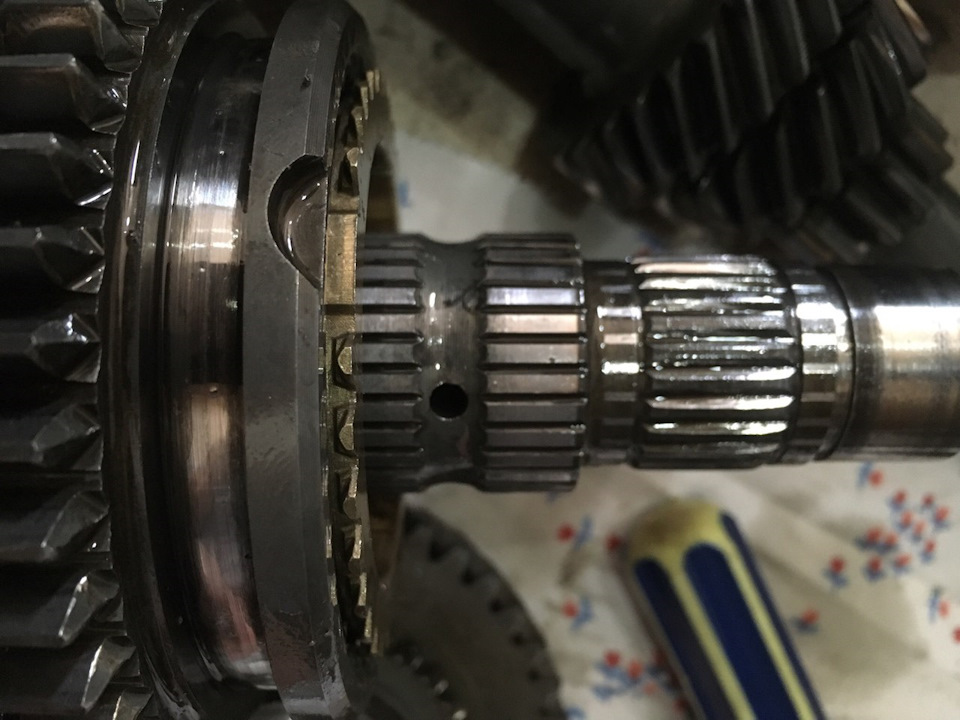

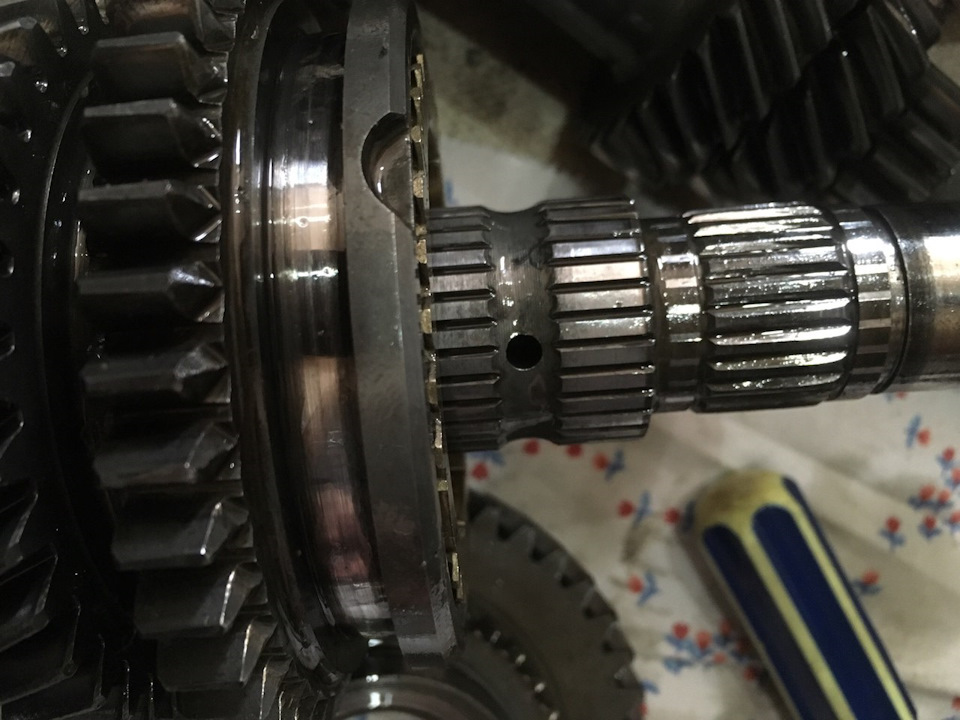

Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), до съемной ведущей шестерни главной передачи 17.

На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода.

Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые.

Радиальный зазор в роликовых подшипниках не должен превышать 0,04 мм.

Под передним подшипником 18 вторичного вала расположен маслосборник 19, направляющий поток масла внутрь вала.

Конструкция КПП Лада Приора

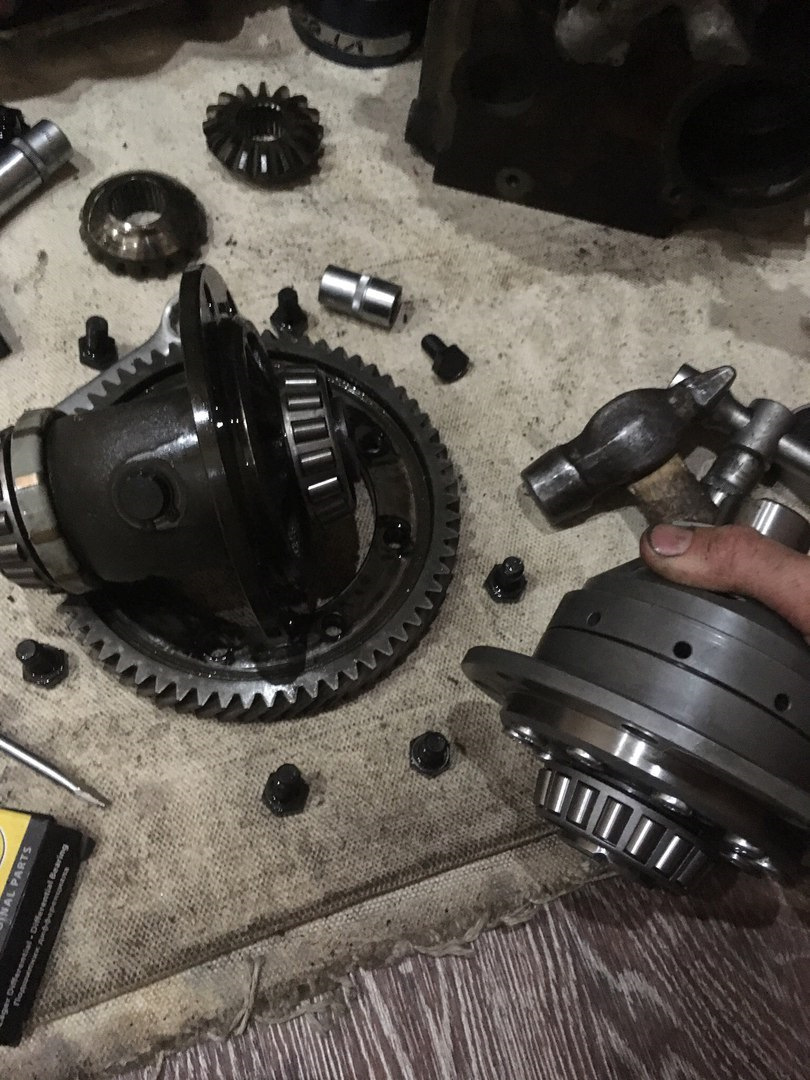

Дифференциал — двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27. Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги управления, штока переключателя передач и механизма переключения передач.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а другой конец прикреплен к основанию рычага переключения передач.

На внутреннем конце штока закреплен переключатель (рычаг), который действует на трехплечий рычаг механизма переключения передач.

Этот механизм выполнен отдельным узлом и крепится к картеру сцепления. В корпусе механизма переключения передач имеются три оси. На одной установлены трехплечий рычаг выбора и включения передач и две блокировочные скобы.

Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания.

Переключатель передач, установленный на штоке, действует на плечо рычага выбора передач, который в свою очередь одним плечом включает передачи переднего хода, а другим — передачу заднего хода.

На отдельной оси установлена вилка включения передачи заднего хода.

Во избежание случайного включения передачи заднего хода в коробке передач установлен соленоид блокировки включения передачи заднего хода.

Выступающая часть сердечника соленоида не дает перемещаться блокировочным скобам по осям до положения включения передачи заднего хода.

На рычаге переключения передач установлен выключатель соленоида.

При поднятии кольца под рукояткой контакты выключателя замыкаются, и на соленоид подается напряжение.

Сердечник соленоида втягивается и дает возможность включить передачу заднего хода.

В случае выхода из строя соленоида или обрыва его электрической цепи включить передачу заднего хода становится невозможно.

Для того чтобы включить передачу заднего хода и доехать до гаража или СТО, где можно будет устранить неисправность, следует вывернуть соленоид из картера коробки передач и на его место ввернуть пробку фиксатора штока вилки переключения передач, которую рекомендуем возить с собой.

При этом во время движения автомобиля следует соблюдать осторожность, чтобы случайно не включить передачу заднего хода вместо первой.

После устранения неисправности следует долить масло в коробку передач, поскольку часть его вытечет при выворачивании соленоида.

В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Основные данные для контроля, регулировки и обслуживания

Трансмиссионное масло (группа по API) GL—4 или GL—4/5

Рекомендуемый класс вязкости трансмиссионного масла по SAE:

—40 ˚C— +35 ˚C — 75W80, 75W85

—40 ˚C— +45 ˚C — 75W90

—26 ˚C— +35 ˚C — 80W85

—26 ˚C— +45 ˚C — 80W90

Заправочный объем — 3,1 л

Размеры сальников приводов (правый *2110-2301034, 2110-2301034-01; левый* — 2110-2301035, 2110-2301035-01), мм:

Внешний диаметр — 57

Внутренний диаметр — 35

Ширина — 9

Размеры сальника первичного вала (2110-1701043), мм:

Внешний диаметр — 45

Внутренний диаметр — 25

Ширина — 9

Размеры сальника штока выбора передач (2108-1703042-01), мм:

Внешний диаметр — 30

Внутренний диаметр — 16

Ширина — 7

* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок

Моменты затяжки резьбовых соединений КПП

Наименование узлов и деталей – Резьба — Момент затяжки, Нм (кгс.м)

Резьбовая пробка сливного отверстия М22х1,5 — 28,7—46,3 (2,9—47)

Выключатель света заднего хода М14х1,5 — 28,4—45,3 (259—4,6)

Гайка крепления корпуса привода датчика скорости М6 — 4,5—7,2 (11,7—18,6)

Гайки крепления коробки передач к картеру сцепления М8 — 15,7—25,5(1,6—2,6)

Болт с конической частью шарнира тяги привода переключения передач М8 — 16,3—20,1 (1,7—2,1)

Болты крепления корпуса рычага переключения передач М8 — 15,7—25,5 (1,6—2,6)

Болты крепления механизма переключения передач М6 — 6,4—10,3 (0,7—1,1)

Гайки хомутов тяги привода переключения передач М8 — 15,7—25,5 (1,6—2,6)

Болт крепления ограничителя рычага переключения передач М6 — 11,7—18,6(1,2—1,9)

Болты крепления кронштейна реактивной тяги М8 — 14,0—32,0 (1,4—3,2)

Пробка фиксатора вилки заднего хода М16х1,5 — 28,4—35,0 (2,8—3,6)

* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок

Возможные неисправности КПП и методы устранения

— Причина неисправности

Методы устранения

Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление):

— Недостаточный уровень масла в картере коробки передач

Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун

— Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе)

Замените масло. Броды и глубокие лужи переезжайте осторожно. Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место

— Износ или повреждение подшипников, зубьев шестерен

Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют:

— Деформирована тяга привода механизма переключения передач

Выправьте или замените тягу

— Ослабли болты крепления шарнира или рычага штока выбора передач

Затяните болты (нанесите на их резьбовую часть анаэробный герметик)

— Поломка пластмассовых деталей привода управления

Замените детали

— Неправильная регулировка привода

Отрегулируйте привод

— Сломаны пружины механизма переключения передач, деформированы его детали

Замените пружины, выправьте деформированные детали или замените механизм в сборе

— Ослабление посадок вилок переключения передач на штоках

Подтяните фиксаторы вилок на штоках

— Не затянуты гайки валов коробки передач

Затяните гайки

— Не полностью выключается сцепление

Смотрите неисправность «Сцепление ведет»

Передачи самопроизвольно выключаются:

— Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора

Замените дефектные детали

— Неправильная регулировка привода

Отрегулируйте привод

— Ослабли пружины в механизме переключения передач, изношены штоки

Замените изношенные детали

— Не затянуты гайки валов коробки передач

Затяните гайки

— Потеряли упругость или разрушились опоры силового агрегата

Замените опоры

Шум, треск, визг шестерен в момент включения передачи:

— Сцепление выключается не полностью

См. диагностику неисправностей сцепления

— Нет масла в картере коробки передач

Долейте масло. Проверьте, нет ли течи. Продуйте сапун

— Повреждены подшипники, зубья шестерен

Замените подшипники, шестерни

— Износ кольца синхронизатора включаемой передачи

Замените кольцо

Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля):

— Износ или разрушение подшипников

Замените разрушенные и изношенные подшипники вторичного вала и дифференциала (даже при минимальном износе). Отрегулируйте предварительный натяг подшипников коробки дифференциала

Не включается передача заднего хода:

— Неисправен соленоид

Замените соленоид или снимите его и заглушите отверстие в КП

— Неисправна цепь включения соленоида

Можно подать питание на соленоид напрямую с аккумулятора

Утечка масла

— Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости

Замените сальники. Продуйте сапун коробки передач

— Сильный износ, забоины на поверхности валов, по которым работают сальники

Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте. Устанавливая новый сальник, можно немного недопрессовать его, чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм). При значительных повреждениях замените валы и сальники

— Большой люфт первичного вала коробки передач

Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки. Изношенные детали замените

— Ослабло крепление картера сцепления и крышки коробки передач

Подтяните резьбовые соединения

— Неплотно завернуты сливная пробка, выключатель фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок

Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторов
