Ну вот и появилось время написать в бортжурнал от том как я ставил ПТФ.

Предварительно был заказан комплект для установки противотуманных фар ПТФ на Лада Гранта FL
Комплект для установки противотуманных фар ПТФ

Комплект для установки противотуманных фар ПТФ

Купил лампы H11 Philips Vision +30%

Лампы в ПТФ

Лампы в ПТФ

В предыдущей записи описывал, что вместе с установкой сигналов протянул сразу провода для ПТФ. Поставил Волговские сигналы.

Проводка

Проводка

Не обошлось и без сюрпризов. При откручивании защиты картера обнаружил перчатку между пластиковым пыльником и кронштейном. Скорее всего рукожопы дилеры подложили при установке защиты, более разумного ничего не смогли придумать.

Проводку завел в салон по штатному месту в левом крыле ( фоток не сделал). Далее занялся бампером, поставил очки, примерил ПТФ, все отлично.
Примерка

Примерка

Так как в комплекте не было винтов крепления, в голову пришла отличная идея. А почему бы не использовать кровельные саморезы для профнастила? Шайба с резиновой прокладкой, правда дома не оказалось нужной длины в 40 мм, пришлось лишнее отрезать. Крепится ПТФ на 3 самореза.

Кровельный саморез

Кровельный саморез

Лишнее обрезал

Лишнее обрезал

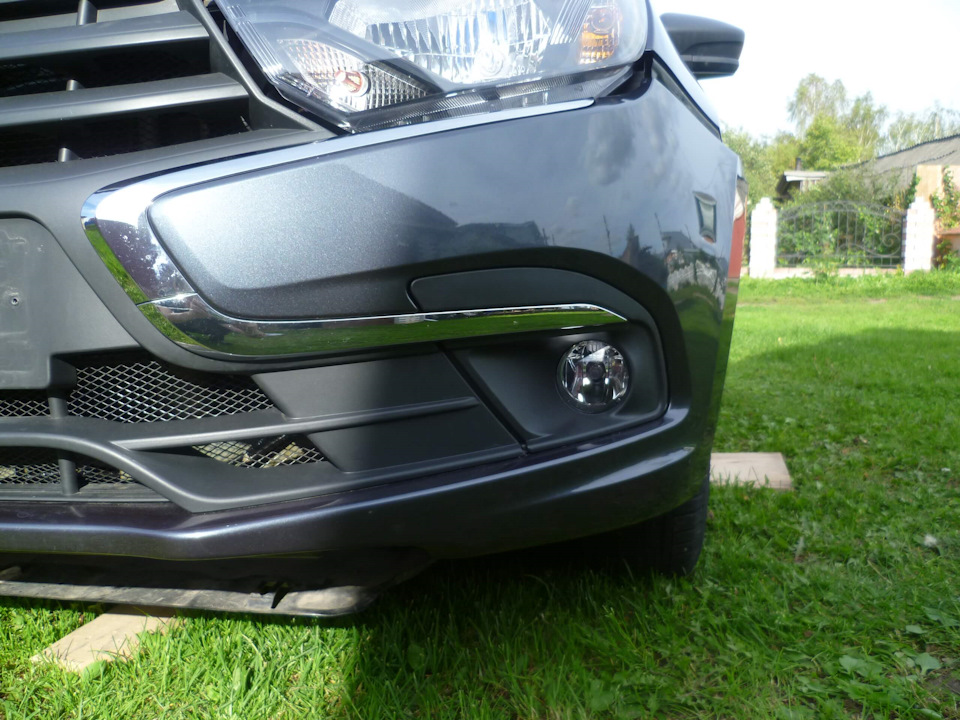

Лампа на своем месте

Лампа на своем месте

С проводкой в салоне пришлось повозиться в следующий выходной. Кое как нашел клемму для индикации в приборке. Начал от кнопки обогрева заднего стекла, припаялся к контактам, так как разжать клеммы на колодке обогрева не получилось. И обмотал все маделином, что б все было штатно.

Белая колодка обгрев, черная ПТФ

Белая колодка обгрев, черная ПТФ

Что бы была белая подсветка кнопки ПТФ, заказал кнопку кондиционера артикул: 8450100888. Переставил крышки с кнопки, что была в установочном комплекте.

Добавил одну клемму в фишку ПТФ на контакт С, так как на кнопке кондера он присутствует и соединил с контактом А. Прилагаю общую схему подключения, нарисовал как смог.

За основу взята схема Паши Губина (pvgubin), только перерисовал под кнопку кондера с шестью контактами вместо пяти. В ней 2 контакта минусовых, которые нужно соединить, иначе подсветка кнопки работать не будет.

Схема подключения.

Схема подключения.

Индикация ПТФ

Индикация ПТФ

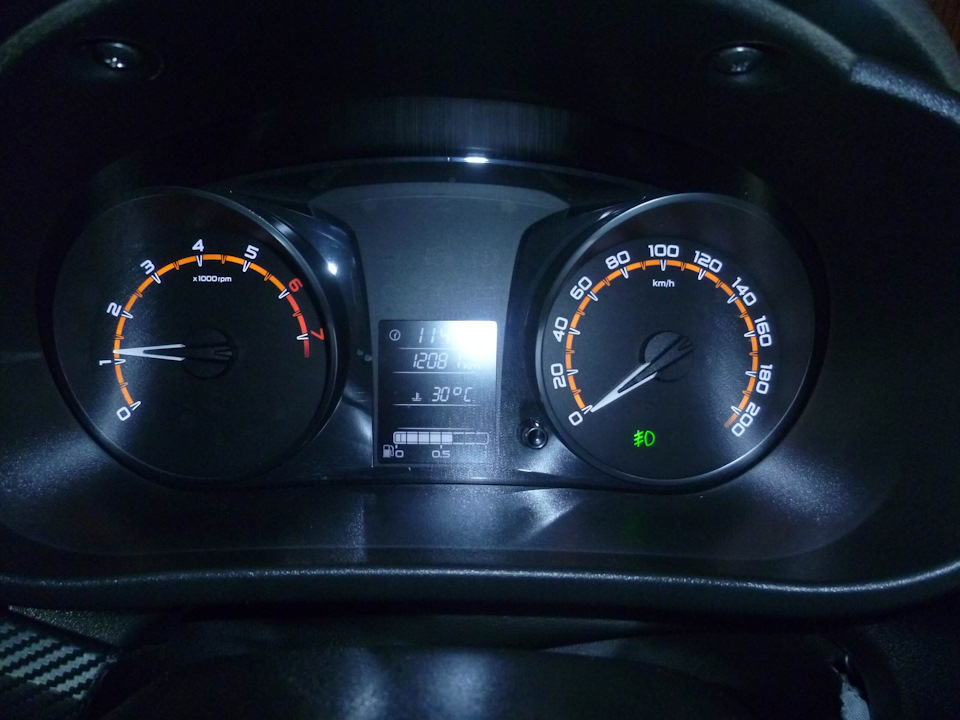

ПТФ с ближним светом

ПТФ с ближним светом

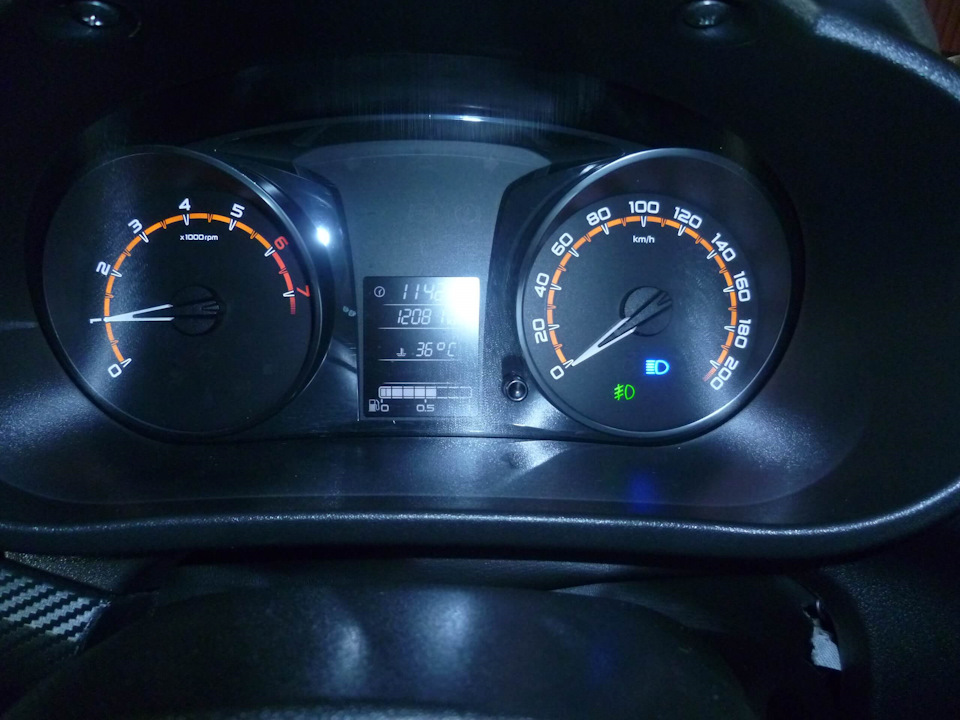

ПТФ с дальним светом

ПТФ с дальним светом

Как светят ночью фоток не делал, так как нужно сначала заехать на регулировку. Мне кажется смотрят немного в верх. Да и головной свет заодно проверить. После дополню фотками светоотдачи.

Установка диодных двухцветных ПТФ Sal-Man Lime на Гранта FL

Доброго времени суток читателям! Заказал я в интернет-магазине Motorring.ru для своей Гранты FL:

  • противотуманные фары Sal-Man с белым и лайм свечением (артикул товара 25901);
  • набор для подключения противотуманная фар (артикул товара 24877);
  • рамки противотуманных фар оригинальные для гранты FL (артикул 18338).

Заказ пришёл довольно быстро за семь дней. Установку данного комплекта производил самостоятельно, единственно что решил подождать с установкой до момента, когда освободится тёплый бокс, так как на улице зима и сильные морозы, а на морозе не то что работать неприятно да ещё и опасно для хрупкого пластика автомобиля.Установка диодных двухцветных ПТФ Sal-Man Lime на Гранта FL

Установку начал с установки самих фар в бампер, тут нужно признаться необходимо не торопится и отвернуть очень много разных болтов и шурупов, а также отстегнуть множество защелок бампера. Хотя я работал в тепле, но все-же пришлось подогревать пластиковые фиксаторы бампера строительным феном, иначе без повреждения фиксатором не обойтись, но все обошлось, и рамки заняли свое рабочее место просто отлично.

Самым лёгким было прикрутить противотуманные фары на свое законное место. После этих манипуляций занялся установкой проводки, нужно сказать что без инструкции это сделать не так то и просто. Изначально жгут проводов я прокладывал на передней части нижнего лонжерона, там где установлен датчик наружной температуры воздуха, но поняв то, что провода мне не хватает, я примерил его в моторный отсек у нижней кромки радиатора охлаждения двигателя. И это оказалось более правильным и удобным расположением проводов, весь жгут был положен вдоль заводского жгута и закреплён на нейлоновые стяжки.

Вход жгута в салон мной был реализован в месте прохода трубок гидро корректора в салон авто, через резинку уплотнителя. В жгуте проводов комплекта подключения птф уже предусмотрено подключение главного плюса к аккумулятору, его также как и весь жгут закрепил на стяжки к главному плюсовому проводу авто и штатным болтом на плюсовой клемме был запитан плюс системы. Фишки противотуманок вывел на их рабочие места, тут имеется замечание к производителям данного комплекта проводов, так как фишки подключения фар не имеют гермитизации и мною было залито место входа проводов в фишку герметиком.

Чего не скажешь про сами противотуманные фары у них с герметизацией полный порядок. Далее собрал всю переднюю часть автомобиля и перебрался в салон для подключения проводки, распотрошив блок предохранителей нашёл пустые ячейки для плавких элементов и реле. Нужно сразу сказать здесь сразу два косяка данного комплекта подключения противотуманок, сами контакты «лира» на 3 мм они по размеру как раз подходят в гнезда блока, но способ их фиксации в гнезде не такой как на обновлённом блоке Гранты FL, на моем авто эти контакты защелкиваются одним фиксатором по середине контакта, а на наборе эти клеммы фиксируются усами по бокам контакта.

Ситуация была исправлена просверливанием отверстия в контакте под другом фиксатор. Также предохранители из комплекта евро, а на моей FL мини евро, поэтому были докуплены два предохранителя мини евро. Реле из комплекта подошло в гнездо на монтажом блоке без нареканий. Далее установил кнопку включения противотуманных фар на центральную консоль, и с помощью схемы подключения из интернета и специальных прокалывающих зажимов, идущих в комплекте проводов, подключил кнопку к регулятору вентилятора отопителя автомобиля. Подсоединил кнопку к реле противотуманных фар ранее установленном в монтажный блок авто. Ещё одна досада была в том, что в наборе нет провода с контактом для подключения индикации включения противотуманных фар на приборной панели автомобиля, неплохо бы было его иметь в комплекте.

Хочется отметить что все манипуляции с установкой фар необходимо совершать с отключенной аккумуляторной батареей! Далее собираем салон авто и подключаем аккумулятору батарею к бортовой сети. Включаем свет и наслаждаемся красивым ярким светом ещё и с фишкой изменения цвета и красивой мордашкой обновлённого авто. В процессе эксплуатации автомобиля с противотуманные и фарами Sal-Man было выявлено что при каждом включении выключении фар свет меняет цвет, а также то, что свет цвета Лайм светит значительно ниже, чем просто белый свет. В остальном новшеством очень доволен хотя на установку потратил целый день, но оно того стоило. Всем рекомендую!

Установка противотуманных фар на Ладу Гранту Лифтбек

В штатной комплектации Норма, Стандарт, Люкс, Лифтбек противотуманные фары (далее – ПТФ) не установлены в передний бампер. Вместо аксессуаров встроены пластиковые заглушки. О том, как поставить противотуманки на Гранту лифтбек, пошагово рассмотрим ниже.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Ассортимент ПТФ не велик, представлен несколькими моделями отечественного производства. Некоторые владельцы уверяют, что ПТФ совместимы от Опель, Форд, но информация не проверенная.

Противотуманки Гранта

Название / производитель / артикулЦена (руб.)
LADA Granta (ВАЗ 2190) / Калина 2 / ЛАДА Ларгус

Комплект OSRAM 21900-3743010

от 2800
Комплект 21900-3743011—/—
—/— 2190-3743011—/—
—/— 2190-3743010—/—
Комплект проводки ПТФ ЛАДА Гранта (2190 2874498)от 600
ПТФ «ЛУЧ» комплект 1118-3743010/11от 1800
Стекла ПТФ (02B08507)

Granta / Kalina 2 / Largus, Datsun

от 750
AUTOMOTIVE LIGHTING / BOSCH (982469641)от 2000

*цены указаны состоянием на 22.09.18 года.

Порядок действий при самостоятельной установке противотуманных фар на Лада Гранта лифтбек

Установка противотуманок лада гранта
Помещаем машину на ровную платформу с доступом по периметру.

  1. Демонтируем передний бампер вместе с радиаторной решеткой.
  2. Фрезой вырезаем отверстия в проемах для ПТФ.
  3. Устанавливаем противотуманные фары, фиксируем на крепежные элементы.
  4. Подключаем колодки с проводами.
  5. Устанавливаем бампер вновь. Проверяем работоспособность системы.

Пошаговый процесс подготовки, установки противотуманок

В автомагазине приобретаем: ПТФ, гофру (не менее 3.0м), переходники – адаптеры для ПТФ со штатной проводкой.

  • Чтобы снять передний бампер выкручиваем по три самореза с каждой из сторон, четыре пластиковые клипсы, три болта на «10» в нижнем периметре;
  • Извлекаем конструкцию вместе с решеткой радиатора;

Важно знать!!! В моделях Норма и Стандарт отверстие для регулировки противотуманных фар не предусмотрено. Владельцы самостоятельно вырезают диаметром на «8». В модификации кузова Лифтбек, проем изготовлен заводским способом.

  • Вырезаем проем под противотуманные фары по контуру, он изготовлен заводским путем;
  • Для придания гладкости, поверхность обрабатываем бытовым феном;
  • Фиксируем фары на три штатных крепления;
  • Подключаем переходники на каждую из ламп, так как штатная колодка с проводами короткая, ее длины недостаточно;
  • Надеваем передний бампер, привинчиваем его болтами, пластиковыми клипсами.

Схема подключения противотуманных фар Лада Гранта лифтбек

Установить противотуманки лада лифтбек

Моторный отсек

  • От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
  • Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
  • Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Установить противотуманки на гранту

Салон автомобиля Лада Гранта лифтбек

  • Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
  • Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
  • Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
  • Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
  • Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
  • Заводим плюсовой кабель, устанавливаем блок вновь.
  • Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
  • В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

Как установить противотуманки на гранту

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый.

Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Установка ПТФ на Лада Гранта лифтбек Норма, Стандарт

Установка ПТФ на Лада Гранта лифтбек

На моделях указанной комплектации процесс монтажа подобен. Не забудьте дополнительно просверлить отверстие для регулировки противотуманной фары.

При установке ПТФ на кастомизированные бампера, предварительно извлекаем пластиковые карманы, собираем конструкцию модульно. Демонтировать передний бампер не нужно.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале.

Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Своими руками установить противотуманки лифтбек

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар.
Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Противотуманки на гранту лифтбек

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях.
На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Отзывы

Положительные
1.Кирилл, 36 лет: после покупки Лада Гранта с салона, сразу приобрел ПТФ от OSRAM 21900-3743010. На СТО устанавливать не стал, так как сам могу. В целом, качеством освещения доволен, нареканий нет.
2.Виталий, 29 лет: очевидно, что противотуманок не хватает изначально с «коробки». Часто езжу в ночное время суток, необходим хороший обзор дороги. Так как в производителях не разбираюсь, доверил мастеру в СТО. ПТФ Лада Гранта лифтбек — мой совет.
3.Георгий, 37 лет: второй год работаю таксистом, часто смена оканчивается после часа ночи. Недостаток штатной системы освещения очевиден. На рынке купил «ЛУЧ» комплект 1118-3743010/11. Стоимость 1850 рублей, качество хорошее, установка проще не придумаешь.
4.Виктор, 25 лет: работаю предпринимателем, закупаю товар за сотни километров. К утру продукция должна быть на прилавке. В помощь штатным фарам установил ПТФ. Вторая неделя, нареканий нет.
5.Максим, 28 лет: оставляю свой положительный отзыв о противотуманных фарах BOSCH (982469641). Менеджеру магазина отдельная благодарность за дельный совет.
6.Константин, 37 лет: во время планового ТО заказал мастеру услугу установка ПТФ. Выбрал OSRAM 21900-3743010, так как цена и качество на достойном уровне. Многочисленные положительные отзывы.
7.Владимир, 48 лет: немного был огорчен отсутствием противотуманных фар с коробки на Лада Гранта лифтбек. Пришлось самостоятельно устанавливать на прошлых выходных. Освещение хорошее, нареканий нет.
Отрицательные
1.Александр, 36 лет: мало того, что противотуманки не входят в комплект, так они еще и плохо освещают. Речь идет об отечественном изготовителе. Установил BOSCH (982469641). Сам пользуюсь и другим рекомендую.
2.Виталий, 39 лет: установил отечественные ПТФ OSRAM 21900-3743010. Пожалел, что купил, деньги, выброшенные на ветер. Качество ниже среднего, угол наклона несколько градусов. Не рекомендую.
3.Вячеслав, 37 лет: не доволен установленными противотуманными фарами, обочину не захватывают, обзорность посредственная, свет тусклый.

Вывод

На каждый товар свой покупатель. Если не придираться к бюджетному автомобилю, которым является Lada Granta Liftback, качество освещения ПТФ хорошее, его достаточно для обзорности. Конечно, при сравнении с фарами зарубежных марок премиум сегмента, преимущество последних очевидно.

С целью увеличения срока эксплуатации аксессуаров покупайте товары исключительно в сертифицированных точках продажи. Требуйте предоставления документов, проверяйте работоспособность на месте.
