Сегодня поговорим о гидрокорреторе фар на Гранте. Значит гидрокорретор на правой фаре по весне начал сачковать, до конца световой пучок не поднимал, да и вообще к своим обязанностям стал относиться халатно. Работал на отъ.б.сь, жил своей жизнью. Почитав Драйв решил его реанимировать, добавив тосола, предварительно оттянув толкатель до конца и в таком положении собрав.

Но ничего толкового из этого не вышло и гидрокорретор взял и помер на зло мне. Фара естественно провалилась. Как позже выяснил нужно было его прокачать, а конкретнее -удалить воздух и добавить достаточно тосола. Потому с надеждой на лучшее трубки не обрезал, а вытаскивал в сборе. Кстати у кого помер гидрокорретор в качестве компенсации хорошо подходят колпачки(пыльники) резиновые от тормозных цилиндров тормозов и сцепления и не обязательно от Ваза.Мой пример(подошел идеально, светит чуть, чуть ниже, чем исправный гидрокорректор :

Изначально решил, что буду ставить новый, только вот определиться или электро, либо гидро, как был до этого.
Погуглив цена на электро 1800-1900 и выше + доставка. Одни говорят: «За то вечный!», другие наверно ближе к правде, толкуют что тоже ломается и целесообразно покупать сразу два комплекта потому, как кое что в розницу не найдешь, только целиком(скорее зависит от региона, где дефицит, а где доступно в любом виде).

Пораскинув мозгами, шо то жирно получается, стоит ли овчинка выделки?

Гидрокорректором пользуюсь редко, видимо не гружу много(по крайней мере фарами мне еще никто не моргал), но согласен им нужно пользоваться при необходимости, дабы люди не испытывали дискомфорта при встречке. Такими соображениями решил остановиться на гидрокорректоре. Покатав по городу, родного Грантовского не нашёл, прототипы др машин не стал пытаться ставить. В одном магазе сказали, что товар прийдет на следующий день, а будет там или нет Грантовский не знают. Просили позвонить после 17.00 уточнить(пока то да се с оприходованием товара). На следующий день позвонить не смог, заехал прям с утра уже через день и какое мое было удевление, когда мне сообщили, что остался последний!

Забыл сказать, купил было гидрокоректор Грантовский, да поленился его проверить в магазе. Привез домой, хотел ставить, дай думаю проверю. Снял крутилку, а одна сторона не фурычит. Вот попадалово, пришлось ехать снова- отдавать. Так что во второй раз пришёл уже с крутилкой и проверил не отходя от кассы. Не делайте моей ошибки, прошу! Рукоятка очень ЛЕГКО снимается.

Цена вопроса 420 рублев.

Теперь перейдем к техническому вопросу.

Думал управлюсь за пару часиков с перекурами…, как всегда в прогнозах был не точен- 3-4 часа ушло.

Но это потому, что целью моей было вытащить целиком гидрокорректор для последующего ремонта и последующего резерва.

При демонтаже «помянул» каждого конструктора в отдельности и неоднократно. Весь исплевался пока снял его.
Бегло опишу процесс снятия и нюансы:

Новый гидрокорретор

Новый гидрокорретор

Откручиваем головкой на 21 гайку (целесообразно при сборке закрутить от руки- пластмасска и резьба вещь нежная).

Снимаем кожух торпеды боковой, дабы удобнее было добраться пальцами и монтаже и снятии.
— пользуемся как обычно старой банковской картой или от симки
— вставляем в щель, отжимаем и отщелкиваем.

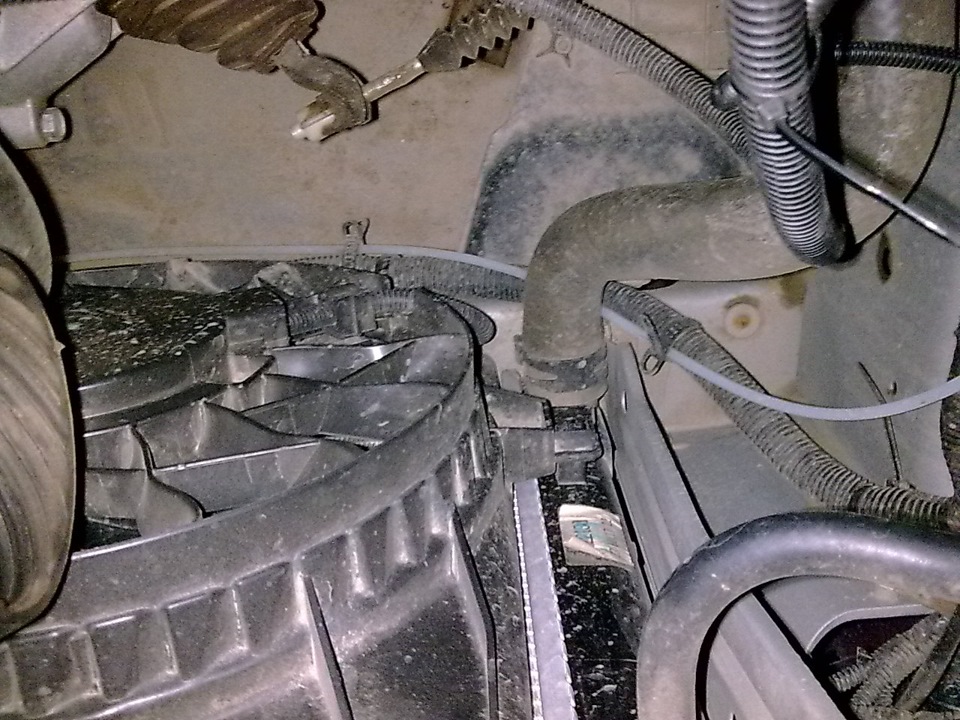

Нюанс первый: если хотите целиком(как и я) вытащить старый гидрокорретор то, нужно открутить расширительный бачок и приподнять его, дабы под ним просунуть (и вытащить н а ф и г)цилиндры толкателей гидрокорректора, а для этого необходимо открутить площатку АКБ, чтобы подлезть к задней гайке крепления расширительного бачка, затем открутить АБС и сдвинуть его, иначе расширительный ну никак совсем не вытащить, здесь как говорится без вариантов.

Думаю суть понятна>>> приподнять бачок и под ним просунуть цилиндрики толкателей.

Можно очень намного облегчить себе работу, если ВЫДЕРНИТЕ(не обрезайте) цилиндрики из трубок и заткните временно спичкой или зубочисткой трубочки. Тогда разбирать ничего не прийдется, а трубки от нового гидкорфар можно проложить поверх всего и не мучиться, не вспоминать добрым словом инженеров Ваза.

Перекусить хомутики, освободив правую сторону трубки гидкорфар.

А вот как раз вытаскиваю цилиндр из под бачка.

Второй нюанс это неудобно вытаскивать в салон цилиндрики через отверстие в перегородке, ну уж очень мешает механизм педали сцепления. Отверстие сделали как раз за ним.

В уплотнителе трубок сделал отверстие и прорезь для проводов от ПТФ и камеры передней.

— получилось плотничком.
На сем более не смею вас задерживать, обо всем, что хотел вроде рассказал.

Ремонт гидрокорректора фар Лада Гранта своими руками

На отечественной Лада Гранта установлен гидрокорректор фар, который выходит из строя довольно часто, именно потому многие владельцы данного авто интересуются как осуществить ремонт своими руками, если корректор не работает.Гидрокорректор фар появился еще на таких моделях в России как ВАЗ 2105 и 2107. Новшество сразу оценили по достоинству и приняли. Впоследствии его стали устанавливать на новые машины автоконцерна, в том числе и на Лада Гранта.

Корректоры фар конструктивно бывают 2-ух видов:

  • • Электрическая система по регулировке фар.
  • • Гидравлическая установка, регулирующая угол наклона фар.

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

  • На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
  • Герметичность системы регулировки, нарушена.
  • Заклинил один из имеющихся цилиндров.

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Ремонт своими руками гидрокорректора фар на Ладе Гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме. Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха.

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.

Подведем итоги

На этом замена завершена полностью. Были также отмечены некоторые случаи, что на LADA Granta отсутствует целиком и полностью регулировка фар, когда один из имеющихся штоков в системе поломан. Тогда ремонт осуществляется путем наращивания сломанного штока. Тоже работа не сложная, но требует внимания и время.

Как заменить корректор фар Лада Гранта

Впервые гидрокорректоры появились еще на классических заднеприводных ВАЗах. Более современные авто Волжского завода также комплектуются гидравлическими регуляторами направления светового пучка. Хотя одно время начали ставить более надежные электрокорректоры. Они выполняют те же функции, но работают благодаря электромоторам, запитанным от бортовой сети. «Лада Гранта» с завода также комплектуется гидрокорректором фар. Давайте разберемся, что можно предпринять, если гидравлический прибор перестал работать. Возможен ли ремонт, и как произвести его замену, в том числе и электрическим аналогом.

Из чего состоит и как работает гидрокорректор

Гидравлическое устройство, благодаря которому можно из салона подрегулировать угол светового пучка, состоит из таких основных частей:

  • главного цилиндра, находящегося под приборной панелью;
  • рабочих цилиндров, по одному на каждой блок-фаре;
  • трубок, соединяющих вышеперечисленные устройства.

Гидрокорректор фар Лада Гранта

Гидрокорректор фар Лада Гранта

Кроме того, на панели приборов есть ручка переключения режимов, с помощью которой водитель изменяет давление в главном цилиндре.

Система гидрокорректора замкнута и при этом герметична (в норме). Изменившееся давление передается по трубкам на рабочие цилиндры. Это приводит к изменению положения поршней и соединенных с ними штоков. Они посредством специального рычажного механизма влияют на угол поворота отражателя. Таков принцип работы гидравлического корректора фар для «Лады Гранта».

Переключатель для регулировки угла света фар

Переключатель для регулировки угла света фар

Электрокорректор отличается тем, что нужное положение плафонов обеспечивают механизмы, работающие от бортовой электроэнергии. На их работу не влияют изменения температуры окружающего воздуха, поэтому они намного надежней гидравлических устройств. Единственный их «минус» — стоимость, которая в несколько раз выше.

Электрокорректор фар Лада Гранта

Электрокорректор фар Лада Гранта

Возможен ли ремонт гидрокорректора «Лада Гранта»

Если одна или обе фары перестали реагировать на повороты регулировочной ручки, нужно думать о том, что гидравлическое устройство вышло из строя.

Причин может быть несколько:

  • заклинивание рабочего цилиндра (не поворачивается один плафон);
  • разгерметизация системы по причине выхода из строя уплотнительных элементов;
  • разгерметизация вследствие повреждения соединительных трубок.

Рекомендуемая литература по ремонту и обслуживанию Lada Granta:

В двух последних случаях не поворачиваются оба отражателя. При этом в большинстве случаев они «падают», то есть занимают крайнее нижнее положение.

Регулировка штока гидрокорректора

Регулировка штока гидрокорректора

Производители корректоров фар ВАЗ 2114 очень похожи на корректоры фар Лада Гранта, в них также не предусмотрели возможности ремонта самой замкнутой гидравлической системы, равно как и отдельных его элементов. В этом случае можно только произвести замену устройства. Попытки ремонта гидрокорректора все же имеют место. Однако это, скорее, временные меры (вкручивание саморезов вместо рабочего штока, например). Они дают возможность установить плафоны в одно рабочее положение. О регулировке из салона здесь речь не идет.

Какие бренды вам знакомы?

Так что, если владельцу «Лады Гранта» хочется иметь в автомобиле работающую систему корректировки света фар, придется заняться заменой гидрокорректора. Ставить снова гидравлическое устройство или предпочесть электрический корректор — дело хозяйское. Оба варианта возможны, поэтому рассмотрим каждый.

Замена гидрокорректора аналогичным устройством

Для того чтобы заменить гидрокорректор фар ВАЗ 2110, нужно запастись воротком с головкой на 21 и получасом времени. Действия выполняются в таком порядке:

  1. Снимается регулировочная ручка (нужно за нее потянуть) на приборной панели. Под ней будет гайка на 21, которую следует отвернуть. Таким образом, освобождается главный цилиндр, его можно вынуть.
  2. Открываем капот, находим блок-фары и рабочие гидравлические механизмы, установленные сверху. На каждом нужно отжать фиксаторы, повернуть цилиндры против часов и вынуть.
  3. Отсоединить трубки (чаще всего крепятся хомутами с винтовым зажимом). Теперь все элементы системы, находящиеся под капотом, нужно вывести в салон через отверстие, закрытое податливым уплотнителем.
  4. Установить все элементы нового гидрокорректора «Лада Гранта». Последовательность обратная.

Замена гидравлического корректора электрическим

Если все-таки возникло желание установить более надежный электрический прибор, сложностей с монтажом возникнуть не должно — все будет подходить без проблем. Что нужно сделать:

  1. Произвести съем отслужившего гидравлического устройства, как описано выше.
  2. Отключить минусовую клемму от батареи.
  3. В места, где стояли рабочие цилиндры, устанавливаются электромеханизмы. Неплохо заменить при этом уплотнительные кольца.
  4. Плюсовой провод присоединяется к клемме «20», минусовый — замыкается на массу.
  5. Проводка прикрепляется там, где были соединительные трубки, или приматывается к общему жгуту электропроводов.
  6. Осталось поставить клемму на «минус» аккумулятора и проверить, как работает электрический корректор фар.

Вот так, быстро и несложно. И на вашей «Ладе Гранта» не только стоит, но и работает новенький корректор света фар. Так что теперь можно загружать багажник под завязку — с корректировкой угла поворота плафона проблем не возникнет.
