Добрый вечер драйвчане)Вот решил я попробовать установить концевики на двери, а то как то не удобно больно, что один концевик на водительской двери.Многим не нравиться эта не доделка, сигналка не сработает и плафон освещения салона не включиться если при закрытой машине попытаешься открыть двери, то сработает сигналка только на водительской двери, а в другие. Добро пожаловать.
Купил я провода 2×0.5 5 метров, и нашел концевики только в магазине четвёртом, концевики то есть везде, но проблема была найти разьём для подключения самого концевика, но всё нашел и купил, правда за три штучи 540р достаточно дорого! Разобрал я пластиковую защиту на передней стойке, оголил провода от концевика и попробовал просто временно соединить для проверки другой концевик, всё получилось славно, всё работало.

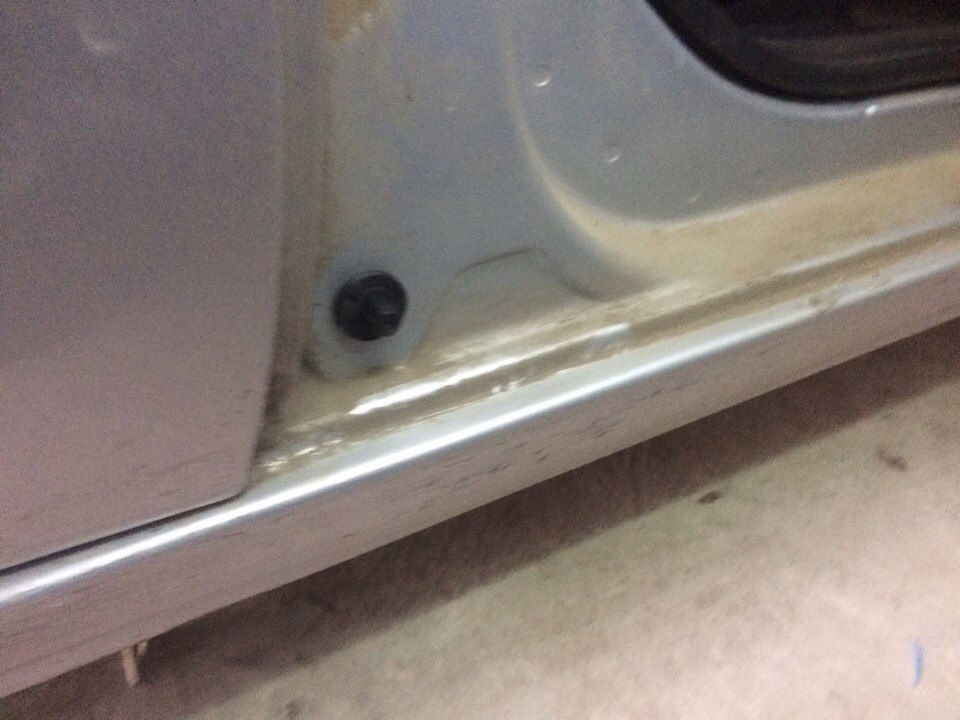

Запитал я от концевика водительского все остальные, друг за другом.Всё аккуратно спрятал под обшивкой.
Если кому надо то соединять надо на чёрный и на зелёно-оранжевый.
Соединяем на чёрный и на зелёно-оранжевый.
Всё я проверил, двери открываешь свет включается, а также когда машина закрыта, открываешь двери и сигналка орёт.Если ключ в замке, то сигнал о не вынутом ключе будет звучать при открытии любой двери, а так-же на щитке приборов будет светиться лампочка открытой двери. На все эти дела ушло 2а часа, а радости без конца. Всем Удачи, спасибо за внимание.
Пошаговая инструкция установки концевиков на двери в Лада Гранта
Концевик двери Гранта – это датчик активации конструкции. Прибор установлен только возле водителя, именно поэтому многие владельцы автотранспорта желают провести монтаж детали в другие двери. Замена или установка концевиков потребует изучение некоторых нюансов. Можно доверить эту процедуру специалистам или провести ее самостоятельно.
Характеристика концевиков двери Гранты
Помимо водительской, концевики дверей Лада Гранта в других открывающих конструкциях отсутствуют. Даже нет кнопок и штатной проводки. От работы данных механизмов зависит активация лампы открытых дверей, которая горит на приборной панели. Более того, на действие водителя или пассажира реагирует свет в салоне и сигнализация авто. Средняя стоимость концевиков начинается от 150 до 200 рублей. Артикул 1118-3710199 – это родной номер и его цена ниже аналогов. У Лады Гранта это устройство имеет особенности, но все зависит от модификации:
- Комплектация «Норма» подразумевает установку этого прибора во все дверные конструкции.
- Комплектация «Стандарт» не подразумевает наличие концевиков на посадочных местах. Там они заменены на заглушки.
- Комплектация «Люкс» порадует покупателя полным комплектом датчиков, присутствует даже задний.
Датчик активации передает информацию с помощью световых индикаторов.
Что лучше концевик в двери или пороге Лады Гранты?
Датчик открывания двери Гранта лучше. Пороги могут замерзать при отрицательной температуре, они не смогут включить индикатор, пока машина не будет полностью прогрета. Это можно изменить, если провести перенаправление проводов. При отсутствии датчиков, стоит установить концевик.
Принцип работы концевиков
Индуктивный датчик или выключатель работает по простому принципу:
- Происходит замыкание цепи при открытии дверной конструкции.
- Подается питание на лампу освещения салона.
- Направляется импульс в схему сигнализации.
Концевик обеспечивает комфорт водителю и пассажирам. Монтаж производится на движущиеся механизмы, чтобы ограничивать передвижение в заданных границах.
Где находится концевик багажника Лады Гранты Лифтбек
Датчик активации находится в левой стороне, ближе к светодиоду. Подобный элемент можно обнаружить только при покупке Лады Гранты Лифтбек в комплектации «Люкс». В других вариантах активаторы заменены резиновыми заглушками. После установки концевика нужно проложить и подключить электрическую проводку.
Установка концевиков на Лада Гранта
Датчик активации во всех дверях обеспечит дополнительный комфорт. Чтобы провести процедуру установки, потребуется специальный инвентарь и подручные материалы: смазка, резиновые наконечники, отвертка, тряпка.
Пошаговый алгоритм действий:
- Снять резиновый наконечник.
- Открыть корпус и извлечь концевик.
- Снять колодку с проводами и осуществить отсоединение.
- Провести установку нового датчика.
- Выполнить обратную сборку.
После основных действий нужно проверить работоспособность прибора. Чтобы осуществить подсоединение концевика к цепи питания, потребуется подключить две клеммы: сначала «+», а потом «—».
Если нужна замена концевика багажника, то инструкция идентична, только потребуется открыть крышку багажного отсека.
Доработка схемы
Схема монтажа или доработки потребует наличия специального оборудования, чтобы провести проверку электрической цепи. В списке приспособлений на первом месте стоит тестер и паяльник. Также потребуется отвертка, дополнительные провода, изолента и новый датчик. Водитель при подключении может задействовать кнопку в пороге или контакты замка двери.
Для этого сначала нужно открыть отверткой корпус датчика и извлечь элемент, снять колодку с проводами с помощью отвертки. Потом заменить провод и произвести спайку. Заизолировать концы и собрать конструкцию в обратной последовательности. Процесс выполняется параллельно, чтобы в процессе были задействованы элементы, которые выходят к рабочим позициям двери.
Чтобы провести замер сопротивления цепи тестером, нужно по очереди нажимать и отпускать сферический выступ.
Проектное решение вопроса
При замене или подключении нужно лишь восстановить изначально спроектированную схему. Если не проводится доработка, то сразу исключается необходимость в разборке замочного механизма и использовании изолирующих материалов. Пошаговая инструкция:
- Открыть капот.
- Ослабить болтовые соединения и разобрать устройство.
- Открутить клеммы.
- Провести соединение проводов от аккумуляторной батареи.
- Вытащить концевой выключатель из отверстия.
- Вытащить выключатель.
- Протянуть провода и подключить их.
- Вывести концы через отверстие наружу.
Важно, чтобы провода были не короче десяти сантиметров.
- Провести зачистку проводов.
- Протянуть провода до порога к месту установки.
После этого следует проверить работоспособность устройства, а потом провести окончательную сборку.
Нужны ли диоды на концевики дверей гранта
Диод предназначен для того, чтобы проводить энергию, но необязательно проводить подключение через этот прибор. Чтобы поменять или поставить выключатель с помощью диодов, необходимо подсоединить этот элемент через блок автомобильной сигнализации. Специалисты уверяют, что подобная процедура сложнее стандартной.
Установка в замок
Если проводить установку концевика не в пороге, а вверху дверной конструкции, то придется перенаправлять провода к замку, который будет исполнять функцию коммутатора. Пошаговый алгоритм действий:
- Снять замочное устройство.
- Вытащить защитную скобу.
- Произвести открытие заглушки разъема.
- Поставить клеммы.
- Подключить провода.
Проблемы в работе концевиков
Важно знать, что средний срок эксплуатации этих элементов по статистике не превышают двух лет. Заводские детали этой фирмы не отличаются хорошим качеством. Концевик часто замерзает зимой и происходит затвердением резинового колпачка. Как раз с этим связано запоздание активации освещения и срабатывания механизма. Чтобы продлить срок эксплуатации этого прибора, требуется периодическая смазка отдельных деталей.
Как устранить неисправности
Водители могут сталкиваться с различного рода неисправностями. Несмотря на то, что датчик имеет защиту, она не столь надежна, как заявляют производители. Помимо силиконовой смазки, можно применять другие меры:
- Провести установку пружины под резиновую крышку. Если этот элемент упругий, то он защитит механизм даже при очень низкой температуре.
- Снимать защитные колпаки на зиму, но здесь есть опасность, что элемент быстро забьется пылью и грязью.
- Обработать защитной жидкостью.
Часто водители меняют родной концевик на деталь другого производителя или устанавливают пыльник. В этом случае корпус нового элемента вставляют в штатный разъем и закрепляются саморезом.
Как продлить срок службы
Народные умельцы постоянно придумывают новые способы для того, чтобы продлить срок службы заводским элементам. Некоторые ставят монетки под резинку, скрепляют детали скотчем или вставляют шайбы. Чтобы предотвратить замерзание или деформацию выключателя, стоит рассмотреть несколько действенных методик:
- Вставка пружины.
- Замена штатных колпачков на элементы зарубежных производителей.
- Силиконовая смазка.
Не стоит полагать, что эти действия подарят концевику бессмертие, но эти мероприятия значительно увеличат срок эксплуатации.
Обзор и установка концевиков на Ладу Гранту Лифтбек
Автомобиль Лада Гранта Лифтбек в комплектации «Стандарт» оснащена лишь одним концевиком у водительской двери. Оставшиеся три двери имеют встроенные резиновые заглушки.
В комплектации «Норма» аналогичное размещение, но предусмотрена возможность дополнительной установки концевиков на Гранту Лифтбек владельцем самостоятельно. Для этого предварительно снимите декоративные вставки на порогах.
Лишь в комплектации «Люкс» предоставлен полный набор функциональных концевиков на четыре двери.
Принцип работы следующий:
- при активации двери водителя контакты концевика разжимаются, загорается индикатор на приборной панели, включается освещение салона;
- при активации оставшихся трех дверей загорается лишь лампа освещения салона.
Обзор цен производителей
| Наименование / артикул | Цена (Руб.) |
| Концевик с колпаком 1118-3710199 | от 160 |
| 11190-3710200 | —/— |
| Резиновый колпачок 11190-371020600 | от 35 |
| 104035756 | от 175 |
| Dello 3094705636N0 | —/— |
| Hans Pries 104035756 | —/— |
| 11190-371020000 | —/— |
*цены актуальны состоянием на 07.10.18 года.
Срок эксплуатации заводских резиновых колпачков ограниченный, всего 1.5 – 2 года. Причина лежит в низком качестве материалов.
Зимой водители часто сталкиваются с замерзанием концевика, затвердением резинового колпачка. Вследствие этого, активация освещения срабатывает с опозданием. Центральный замок часто блокирует двери из-за нестабильной работы концевика.
Существует несколько способов устранения неполадки, о которых поговорим ниже.
Концевики дверей на Ладе Гранте Лифтбек
Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.
Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери.
Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности.
Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.
Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона.
Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.
Где находится концевик багажника Лады Гранты Лифтбек
Датчик активации крышки багажника расположен в левой стороне, ближе к фонарю. Однако он установлен лишь в комплектации «Люкс». В «Стандарт» и «Норма» вставлены резиновые заглушки.
После установки концевика багажника в посадочное место, прокладываем и подключаем электрическую проводку. «Плюс» запитываем от габаритных огней фонаря, «минус» можно от кузова или на колодке с проводами. Черный с белой полоской — «минус», красный — «плюс».
В комплектации «Люкс» датчик по умолчанию встроен в замок крышки багажника. При закрытии крышки, датчик автоматически отключает питание от фонаря освещения.
Последовательность действий при самостоятельной установке концевиков на Лада Гранта Лифтбек
Подготавливаем:
- силиконовую смазку;
- ветошь;
- резиновые наконечники;
- отвертку с плоской битой.
Замена концевиков дверей
- Снимаем резиновый наконечник.
- Поддеваем отверткой корпус датчика, извлекаем его с посадочного места.
- С тыльной стороны снимаем колодку с проводами.
- Устанавливаем новый датчик.
- Собираем конструкцию в обратной последовательности.
Замена концевика багажника
- Открываем крышку багажного отсека.
- Снимаем резиновый защитный колпачок с датчика.
- Извлекаем концевик, снимаем колодку с проводами.
- Устанавливаем новый датчик, завершаем сборку конструкции.
Как продлить срок службы датчика активации двери народным способом
Народные умельцы придумали множество способов реанимации резинового колпака, предотвращения его деформации, замерзания. Представляем наиболее эффективные методы:
- вставка под резиновый наконечник пружины. Диаметр витка на «6», длина 1.0 см. При открытии двери пружина выдавливает наконечник в исходное положение, контакты замыкаются, освещение салона активируется;
- замена штатных колпачков на детали от Опель Астра второго поколения. Размеры идентичные, отличие лишь в форме, она выпуклее, что способствует быстрому реагированию датчика на открытие/закрытие двери;
- систематическое нанесение на резиновое изделие силиконовой смазки для восстановления эластичности.
Отзывы
| № | Положительные |
| 1. | Кирилл: о проблеме замерзания наконечников я знал изначально при покупке машины. Сразу купил силиконовую смазку, раз в квартал промазывал с внутренней стороны. Вот уж год, как не ведаю проблем. |
| 2. | Василий: после первой зимы несколько раз заклинил датчик. Снял колпак, прочистил, промазал. Работает исправно, замечаний нет. В случившимся есть и моя вина, так как несвоевременно проводил профилактику. |
| 3. | Константин: покупал Гранту в салоне полгода назад, датчик активации работает исправно, свет загорается без задержек, на приборной панели высвечивается индикатор. |
| 4. | Игнат: с момента покупки прошел год, никаких вложений не делал, замечаний по механизмам нет. Один раз был сбой в работе датчика. Внутрь попала влага, после просушки дефект был устранен. |
| 5. | Сергей: присоединяюсь к большинству положительных отзывов, концевик работает исправно, качество изготовления хорошее. Каждый месяц смазываю силиконом резиновый наконечник. |
| 6. | Владимир: второй год, как купил машину, кроме планового ТО никаких вложений не делал. Слышал о «болезни» датчиков на Гранте, подтвердить не могу. |
| 7. | Иван: один раз зимой заклинил концевик, покупать новый не стал, почистил старый. До сих пор работает исправно. |
| Отрицательные | |
| 1. | Виктор: не могу положительно отозваться о датчике активации, так как второй раз за год меняю его на СТО. Дважды самостоятельно блокировались двери Лады Гранты. |
| 2. | Вячеслав: после зимы заклинил датчик, заблокировались двери, ключи остались в салоне. Вызывал мастера СТО для вскрытия. |
| 3. | Алексей: не могу рекомендовать заводские датчики активации двери, так как их качество плохое. Товарищи советовали установить от Опель, говорят, что диаметр идентичный. |
Вывод
Концевики на автомобиле всегда должны быть исправными. При условии надлежащего обслуживания и смазывания, срок эксплуатации составляет не менее двух лет.
Нужно регулярно проводить анализ состояния концевиков, чтобы вовремя заметить и предотвратить неисправность. Также следует придерживаться правил эксплуатации.
