Для начала давайте разберёмся, что нам для этого потребуется:

1. Противотуманные фары.
На гранту они бывают двух видов:
а.) ПТФ «BOSCH»овские с плоским стеклом. Не знаю почему их так называют, там «BOSCH»ем и не пахнет. На коробке написана фирма «Луч», но номер оригинальный — «BOSCH»овский. Ну да ладно, не суть важно.)

ПТФ «BOSCH», ну или «луч». Кому как больше нравится)

Они же, только с тыльной стороны

б.) ПТФ «Киржач». У них стекло выпуклое.

ПТФ «Киржач», с выпуклым стеклом

Выбирайте какие Вам больше нравятся. Я выбрал недо-«BOSCH».

2. Монтажный набор для подключения ПТФ лада Гранта.
В комплект входит подкапотная проводка с разъёмами для подключения к фарам, салонная проводка с разъёмами для реле и кнопки включения фар, само реле и кнопка.

Монтажный набор для подключения ПТФ лада Гранта

3. Гофра для укладки проводки. Я купил диаметром 9 мм. и 16 мм.
4. Клеммы под обжимку, для подключения без скруток.
5. Крепёж. Я сразу, на всякий случай, понабрал разной крепёжки. Пластиковые стяжки — хомуты, штатные защёлки в виде кольца разного диаметра, и т. д.

Крепёж и всякая мелочёвка

6. Изолента, куда ж без неё.
7. Саморезы для крепления ПТФ к бамперу 6 шт.
8. Дрель.
9. Свёрла различного диаметра.
10. Круглая зенковка по металлу. Незаменимая вещь. Понадобится для врезки ПТФ в бампер, и не только.

Круглая зенковка по металлу.

11. Коронка диаметром 60 мм. Может и не потребоваться, но с ней удобней работать.

Коронка диаметром 60 мм

12. Канцелярский нож с лезвиями.

Канцелярский нож с лезвиями

Вроде как всё, ничего не забыл)

В этой первой части, я расскажу как я вырезал отверстия под ПТФ. И про то, как их крепил к бамперу. Во второй части, я расскажу как я тянул и подключал проводку.

Итак, начнём.

1. Первым делом нужно подготовить место для переднего бампера. Подложите что — нибудь типа тряпок или картона на пол, что — бы не поцарапать краску на бампере во время работы.
2. Далее необходимо снять передний бампер. Об этом я уже подробно рассказывал здесь.
3. После снятия бампера, ложим его на подготовленное место.
4. Дрелью, сверлом на 5 мм. делаем в центре овала под ПТФ отверстие.

Отверстие диаметром 5 мм.

5. Подготовленной коронкой, сверлим отверстие в бампере, как на фото.

Предварительное отверстие на 60 мм.

Примечание: Это отверстие на 60 мм. можно и не делать, но тогда будет гораздо труднее вырезать отверстие ножом.

6. Канцелярским ножом потихоньку вырезаем пластмассу по внутреннему канту. Пластмасса на бампере очень мягкая, и режется ножом в лёгкую. Только не надо сразу за один раз прорезать бампер. Режьте за несколько подходов, иначе нож может соскочить и поцарапать краску на бампере.

Важно: Ножом вырезаем именно по внутреннему канту овала. (Меньший диаметр) Отверстие получится грубо — вырезанное, так сказать черновое для дальнейшей обработки.

7. Берём дрель и круглую зенковку. Ровняем овал в бампере по наружному канту. Эту обработку выполняем очень аккуратно. Зенковкой можно вывести очень ровные грани. Тут уже зависит от мастерства подобных работ.

Выводим овал зенковкой. На фотографии видно где вырезано ножом, а где уже обработано зенковкой

Овальное отверстие в бампере под ПТФ после окончательной обработки

8. Примеряем противотуманную фару на своё посадочное место. Далее закрепляем её на три самореза. Получаем вот такой вид:

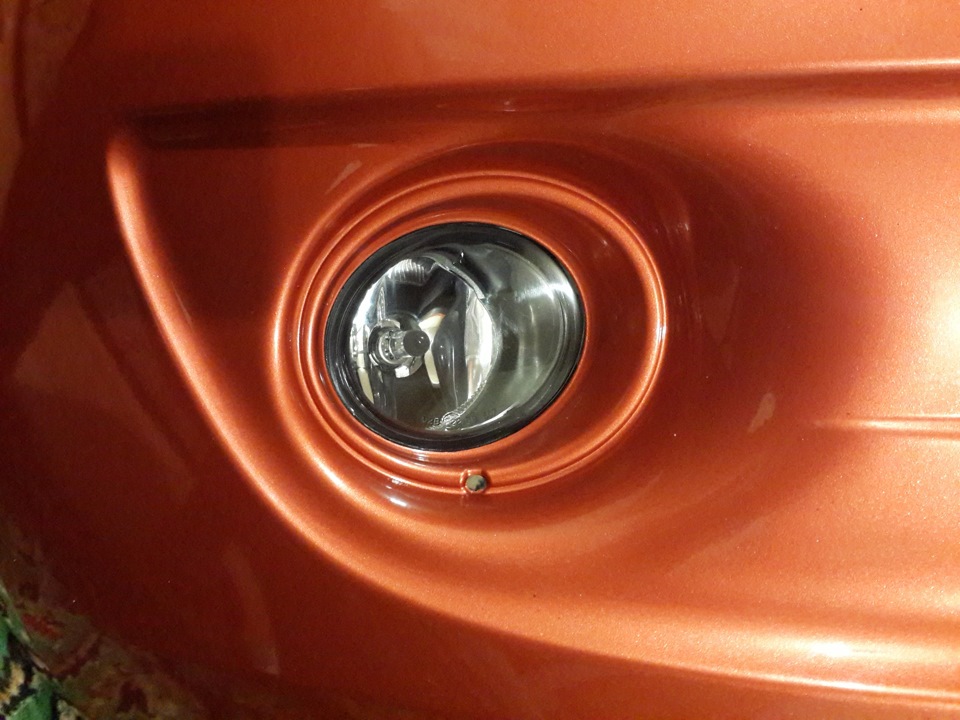

ПТФ фара, закреплённая в бампере

9. Этот пункт, как говорится, на вкус и цвет. Мне не понравилось не плотное прилегание фары к поверхности бампера. Туда попадала бы вода и грязь, и я решил с внутренней стороны промазать щели герметиком. Вот таким образом:

Промазал щели герметеком

10. Левая сторона полностью готова. Делаем правую сторону точно так же.

Правая сторона. Предварительная врезка

Правая сторона. Окончательная обработка

Правая сторона. Прикрученная фара

Правая сторона. Промазка герметиком

Правая сторона. Окончательный вид

На этом врезка и установка ПТФ в передний бампер закончена!
Далее во второй части, я опишу процесс прокладки проводки и подключения ПТФ к бортсети автомобиля.

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Правила установки «противотуманок» на Ладу

Грамотно установленные ПТФ помогают водителю управлять автомобилем в сложных дорожных условиях. Правила дорожного движения строго регламентируют высоту расположения фар, их цвет, а также положение световых пятен на дороге.

Где можно установить ПТФ

В дизайне современной «Гранты» места установки точно проработаны: под номерным знаком, по бокам. В некоторых бамперах там даже оставлены углубления. В любом случае для правильной установки передний бампер автомобиля придётся снять.

Но перед этим стоит пройтись по магазинам и подыскать необходимые детали. Сегодняшний рынок предлагает как бамперы с углублениями, так и бамперы с уже установленными фарами. Выбор, как всегда, остаётся за владельцем.

На большинстве автомобилей «Лада Гранта» «противотуманок» нет, но есть углубления в бампере — для установки своими руками

Инструкция по установке фар для «чайников»

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

Снятие бампера.
Установка фар.
Электропроводка.
Подключение фар.
Сборка деталей в обратной последовательности.

Снятие переднего бампера

Бампер у «Гранты» составляет единое целое с решёткой радиатора, поэтому, чтобы не перекосить защёлки под крыльями, желательно снимать его вместе с напарником.

Фотогалерея: необходимые инструменты

Универсальная крестовая отвёртка со сменным жалом

Универсальный ключ torx t20

Ключ на 10 мм комбинированный

крестовая отвёртка;
ключ на 10 мм, головка на 10 мм;
ключ на 8 мм;
ключ TORX T-20.

Алгоритм снятия бампера

Откручивают передний номерной знак.
Для доступа к болтам крепления снимают передний номерной знак
Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.
Открыв капот, снимают шесть болтов, крепящих решётку радиатора.
При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора
Выкручивают 3 болта, при помощи которых бампер крепится снизу.
Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,
Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером.
Вывинчивают по паре саморезов с одной и с другой стороны бампера
После этого снимают пару саморезов со стороны колёсных арок.
Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны
Оттягивают углы бампера вперёд по направлению движения и снимают его.

Видео: пошаговый процесс снятия переднего бампера

Установка фар своими руками

Для «Лады Гранты» сегодня предлагаются фары двух видов:

Bosсh — c плоским стеклом;
Киржач — стекло выпуклое.

И те и другие фары стандартные, поэтому их выбор остаётся за потребителем.

Какой нужен инструмент

Кроме фар, для оборудования автомобиля ПТФ необходимо иметь в наличии:

саморезы (6 штук для крепления фар);
дрель;
набор свёрл;
зенковка или шкурка;
канцелярский нож;
герметик.

Специалисты рекомендуют производить установку фар в соответствии со следующим планом:

В центре овала под фару сверлят отверстие диаметром до 10 мм.
В центре выемки сделайте отверстие размером 10 мм для начала вырезки
Начиная от этого отверстия, вырезают канцелярским ножом круг по внутреннему диаметру.
Начиная от центра отверстия, аккуратно вырежьте круг необходимого размера

Подключение ПТФ в салоне

Кнопку включения можно сделать двумя путями:

используя кнопку, прилагаемую в монтажном комплекте;
через штатную систему модуля управления светом (МУС).

Как поставить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь стоит упомянуть о правилах подключения. Синий провод соединяют с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус». Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Этот вариант сложнее, зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов. Цена МУСов также различается почти на треть.

МУС: вид спереди (слева 4 положения, справа — три)

Кроме этого, в наличии должны быть:

два силовых реле с колодками;
два предохранителя по 15 А;
провода сечением 1,5 кВ, и 2,5 кВ.

МУС: вид сзади (слева 4 положения, справа — три)

Необходимый инструмент:

паяльник;
изолента;
отвёртка плоская;
отвёртка крестовая;
ключ на 22 мм с длинной ручкой.

Порядок установки выглядит так:

Крышка блока предохранителей крепится на клипсах, поэтому для снятия достаточно потянуть её к себе.
Откручивают три винта, удерживающих щиток комбинации приборов: пара вверху, один под щитком предохранителей.
Сама комбинация держится на четырёх винтах. Вывинчивают их, затем, сдвинув её в сторону, снимают разъём подключения. Он удерживается специальным переключателем, который отворачивают в сторону.
Затем убирают обшивку рулевой колонки.
Добрались до МУС. Откручивают один винт над ним, извлекают его из блока. По бокам будут две защёлки, которые отжимают отвёрткой.
Отвинтив один винт (на переднем плане) и сняв защёлки, вытащите МУС из панели
Снимают ручку с гидрокорректора фар, потянув её на себя, затем отпускают гайку, удерживающую его на панели, утапливают его вглубь, чуть сдвигают вниз.
Теперь откручивают винт крепления блока предохранителей.
Для удобства сдвиньте рулевую колонку вверх до упора.
Сняв винт и сместив блок влево, освобождают его из креплений. Затем его нужно перевернуть, предварительно сняв несколько реле с левой стороны.
Соединяют розовый провод от зажигания и синий провод от монтажного блока, так будет подаваться «плюс» на схему. Пропаивают место соединения, затем изолируют его.
Далее ищут пустые места на блоке предохранителей под указанные на схеме ниже гнёзда F16, F17.
Даже если фар нет — места для их предохранителей предусмотрены
Рядом указан предохранитель F18. Можно установить его заранее, если в дальнейшем планируется сделать обогрев сидений.
Теперь на концы проводов, идущих от «противотуманок», надевают большие «Лиры», вставляют их в блок предохранителей. Левую фару включают на предохранитель 17, правую — на 16. Два оставшихся предохранителя нужно подключить к силовому реле, как указано на схеме.
Соответствующие провода нужно выводить и подключать ко внешним контактам
Можно обойтись без реле, т. к. МУС от «Люкса» имеет своё. Но надёжнее использовать внешнее реле и толстый провод питания.
Затем выводят на комбинацию приборов дополнительный провод для индикации включения фар, подсоединяя к 15 контакту.
Вся конструкция собирается в обратном порядке. Впредь включение противотуманных фар будет обеспечиваться через МУС, как и остальное головное освещение.

Схема подключения ПТФ по второму варианту

«Лада Гранта» в комплектации «Люкс» уже имеет противотуманные огни. Но, купив необходимые детали, дополнительными фарами можно оснастить и другие модели комплектации — «Стандарт» или «Норму». Работа эта кропотливая, но если внимательно делать её, то большого труда она не составит. Каждому водителю известно, что цена работ на СТО прямо пропорциональна не стоимости деталей, а длительности работ.

Какие ПТФ выбрать для Гранты

Для установки ПТФ в Lada Granta есть штатные места в бампере. Они как раз подходят для стандартных ПТФ от Калины. Различают ПТФ Bosch (г.Рязань) — с плоским стеклом, и ПТФ Киржач — с выпуклым стеклом (как линза). У обоих фар крепления одинаковые, поэтому выбирайте по вкусу. Цена 1500рублей.

Как вариант, можно установить универсальные противотуманки, в бампере Гранты и для них найдется место.

Установка ПТФ в Гранту

Сначала потребуется снять бампер Гранты. Теперь вырезаем отверстия для ПТФ с помощью канцелярского ножа. Закрепляем установленные фары на саморезы, подключаем провода и устанавливаем бампер в обратной последовательности.

Подключение ПТФ в Гранту

Проводку можно взять от Лада Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит провода, но его длины хватит, чтобы закрепить реле в монтажном блоке под капотом. Тогда управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Питание кнопки берем от габаритов, либо от зажигания. Питание на реле берем рядом с аккумулятора, после реле в силовые провода на ПТФ врезаем гнезда предохранителей.

Схем подключений ПТФ множество, какая Вам больше понравится, выбирайте сами:
1) Включение ПТФ на отдельную кнопку с индикатором. Вот так:

Схема и описание:

Недостаток такого подключения — отсутствия индикации ПТФ в приборной панели.

2) Включение ПТФ с кнопки задних противотуманных фар. Подключаем обмотку реле коммутации ПТФ к проводу идущему к лампе заднего противотуманного фонаря. Снимаем МУС (модуль управления светотехникой), разъем сзади. Цвет провода смотрим по схеме.

Таким образом, при включении ПТФ высвечивается символ на приборке, но недостаток в том, что ПТФ работает только с ближним и дальним.

3) Включение ПТФ через МУС, точнее его электрическую часть.
Добавляем микрик. Микрик был взят с ногами, чтоб через плату провести. Размечаем его положение, сверлим два отверстия под ноги и два рядышком для проводов. Снаружи пропускаем провод и сзади припаиваем. Один конец провод на папу 31 с микрика, второй провод через дырочку вывел наружу.

Подсветка кнопки: на светодиодную ленту припаиваем светодиод, вырезаем только квадратик с диодом и приклеиваем перед микриком. Подключаемся к светодиоду у кнопки заднего ПТФ. Придется сломать перегородки из-за проводов.

Кнопка ПТФ от Приоры (шляпка с иконкой фары) скрещивается с нашей кнопкой-заглушкой. То есть с кнопки ПТФ Гранты срезаем верхушку, а на ее место приклеил кусок Приоровской кнопки. Она по высоте меньше из-за прямоугольного окошечка, поэтому шпаклюем, шкурим, выравниваем ее.

Если не дорабатывать МУС Гранты, то на установку и подключение ПТФ потребуется не более 3 часов времени.

Регулировка ПТФ по ГОСТ

Не забывайте, что сразу после установили ПТФ, требуется их отрегулировать. ПТФ Киржач с выпуклым стеклом, регулируются длинной отвёрткой Torx T20. Bosch (AL) с плоским стеклом — крестообразной отвёрткой. И те и другие фары регулируются только верх/низ. Схема регулировки ПТФ.

Как поставить противотуманные фары на Лада Гранта

Если на нашей Гранте с завода не установлены противотуманки, их можно запросто установить самому. На СТО установка ПТФ обойдется как минимум в $30-40, поэтому есть смысл сэкономить эти деньги и купить хороший комплект для установки ПТФ для Лада Гранта.

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011. Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

Что входит в комплект ПТФ Гранта

В комплект ПТФ для Гранты входит:

Реле противотуманок.
Соединительные провода в комплекте с разъемами.
Кнопка включения ПТФ.
Около трех метров гофры.
Противотуманные фары.

В некоторых случаях придется докупать вставки в передний бампер, под цвет кузова, либо неокрашенные. На седанах, как правило, вставок нет и отверстия под противотуманки приходится вырезать самому.

Бош, Киржач, или SE?

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла.

Установка противотуманок на Лада Гранта своими руками

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

птф лада гранта — Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.
